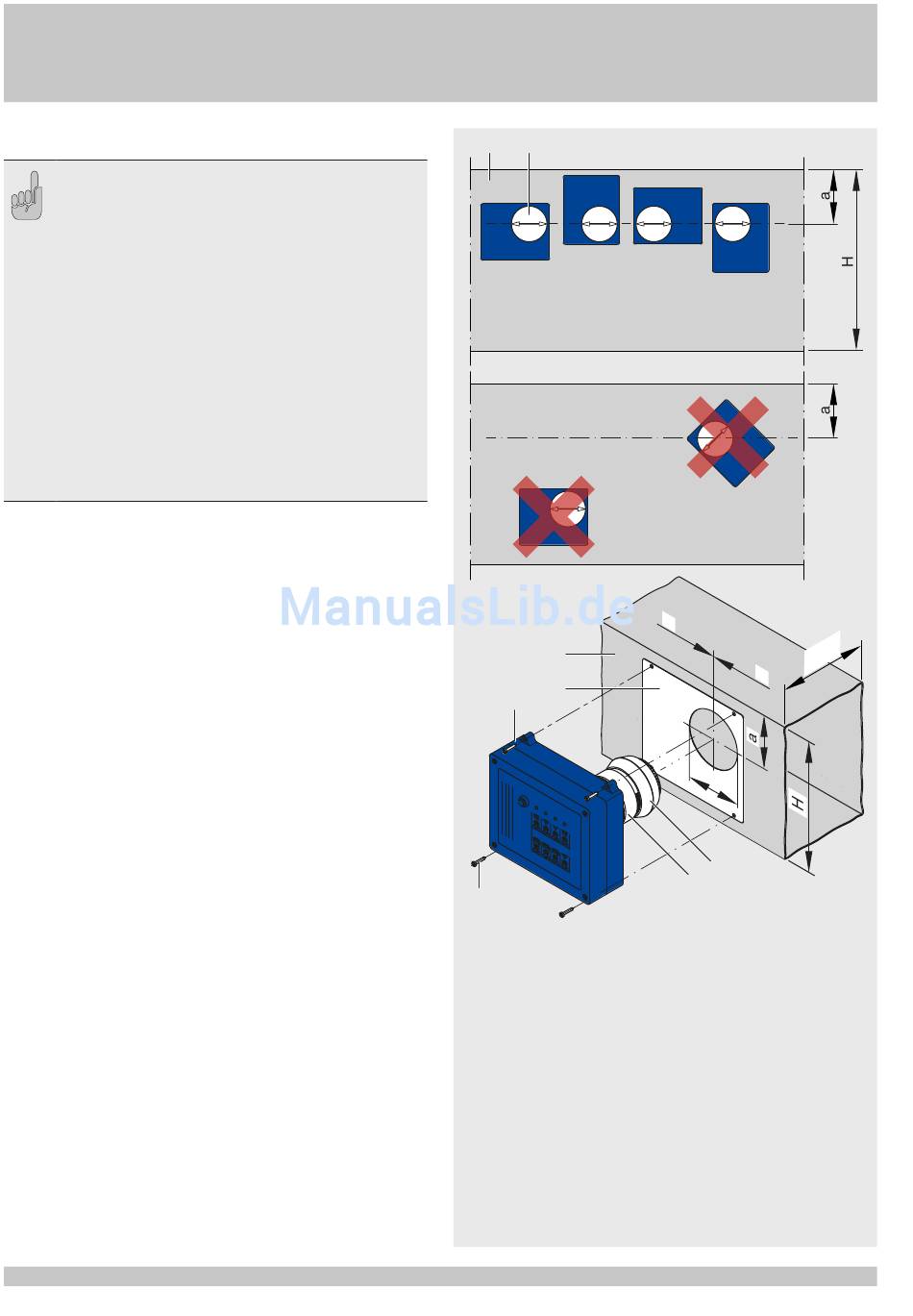

Einbau

Einbau in Luftleitungen

Hinweis
Für ordnungsgemäße Funktion muss
sicher gestellt sein, dass der Rauchmelde-
kopf permanent von Luft durchströmt wird.
Daraus ergeben sich folgende
Empfehlungen:
• Mindestabstand von 1,5 × H zwischen
Rauchauslöseeinrichtung und Bögen,
Regelgeräten usw.
• Rauchauslöseeinrichtung im oberen drit-
tel der Luftleitung (nicht im Eckbereich)
anbringen.
• Rauchauslöseeinrichtung in Luftrichtung
vor der Brand- oder Rauchschutzklappe
einbauen.

Montage

Der Einbau der Rauchauslöseeinrichtung
RM-O-VS-D erfolgt in folgender Vorgehensweise:
1. Einbauort festlegen und mit Bohrschablone ②
anzeichnen.
2. Loch für den Rauchmeldekopf ⑥ der Rauch-
auslöseeinrichtung ③ herstellen.
3. Bohrungen für Blechschrauben ④ vorbohren.
4. Rauchmeldekopf durch das Loch in die Luftlei-
tung ① einsetzen und
Rauchauslöse einrichtung mit 4 Blechschrau-
ben befestigen.
5. Ggf. die Durchströmrichtung der Luft durch
Rauchmeldekopf anpassen.
Dazu den Deckel der Rauchauslöseeinrichtung
abnehmen und den Pfeil auf dem Sockel be-
achten.
Durch einen Bajonettverschluss kann der So-
ckel um 90° gedreht werden.
6. Rauchauslöseeinrichtung elektrisch mit der
Brand-/Rauchschutzklappe verbinden, siehe
„Elektrische Installation" auf Seite 10.
8
① ⑤
①
②
③
④
① Horizontale Luftleitung
② Bohrschablone
③ Rauchauslöseeinrichtung RM-O-VS-D
④ Blechschrauben 4 Stück, kundenseitig
⑤ Sokel
⑥ Rauchmeldekopf
s ≤ 1 m Abstand zur Brand- oder Rauchschutz-
klappe Abweichungen, z. B. aufgrund
baulicher Gegebenheiten, sind nur zu lässig,
wenn eine sichere Raucherkennung gewähr-
leistet werden kann.
a ≤ 1/3 H bei waagerecht verlegten Luftleitungen
Betriebsanleitung RM-O-VS-D / 05/2016
s
2 5
> 1
s
ø 1
0 5
⑥
⑤
