MANN + HUMMEL ProVent
®
ProVent
200
Das Gehäuse ist vor der Montage in der
Halterung in 12 rastbare Positionen (in 30°
Schritten) um die Längsachse drehbar.
Ein- und Auslassstutzen können so flexibel an
die Einbausituation angepasst werden.
Haltespange (1) nach oben aus der Nut lösen
und Halterung in die gewünschte Position
drehen.
Halterung in gewünschter Position etwas
zusammendrücken und Haltespange wieder
in Nut einrasten
Halterung in senkrechter Lage montieren.
Schlauchleitungen auf Eintritts-, Austritts- und
Ölrücklaufstutzen aufstecken und mit
Schlauchschellen fixieren.
Ölrücklaufschlauch an Ölwanne anschließen.
®
ProVent
400
Das Gehäuse ist vor der Montage in der
Halterung in 12 rastbare Positionen (in 30°
Schritten) um die Längsachse drehbar.
Ein- und Auslassstutzen können so flexibel an
die Einbausituation angepasst werden.
Haltespange (1) nach oben aus der Nut lösen
und Halterung in die gewünschte Position
drehen.
Halterung in gewünschter Position etwas
zusammendrücken und Haltespange wieder
in Nut einrasten
Halterung in senkrechter Lage montieren.
Schlauchleitungen auf Eintritts-, Austritts-
und Ölrücklaufstutzen aufstecken und mit
Schlauchschellen fixieren.
Ölrücklaufschlauch an Ölwanne anschließen.
MANN + HUMMEL Industriefilter
®

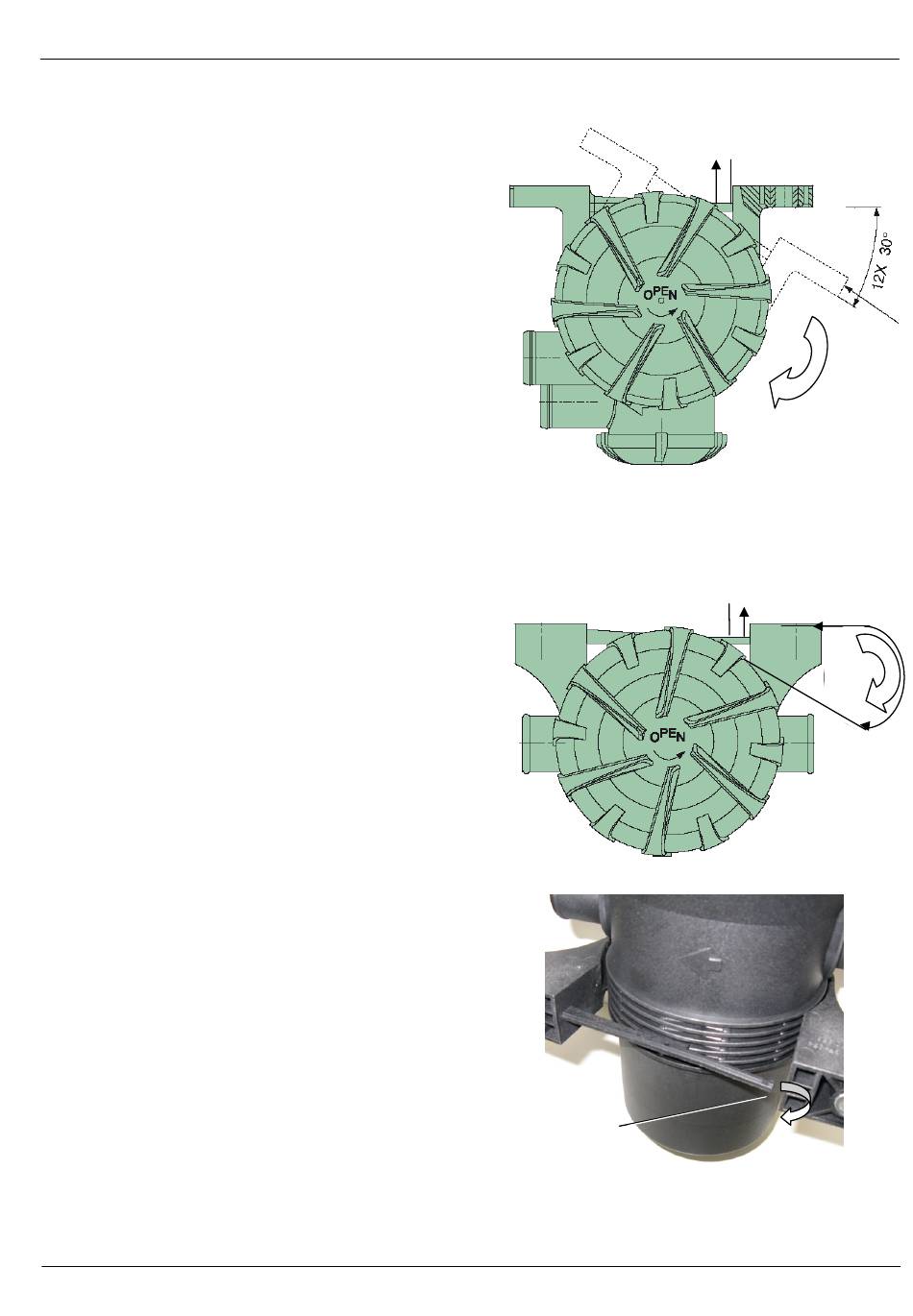

Bild 4
Positionen Auslass ProVent
Bild 5
Positionen Auslass ProVent
1
Bild 6
Halterung ProVent
1
®
200
1
12 x 30°
®
400
®
400
