Inhaltszusammenfassung für Aastra 57i

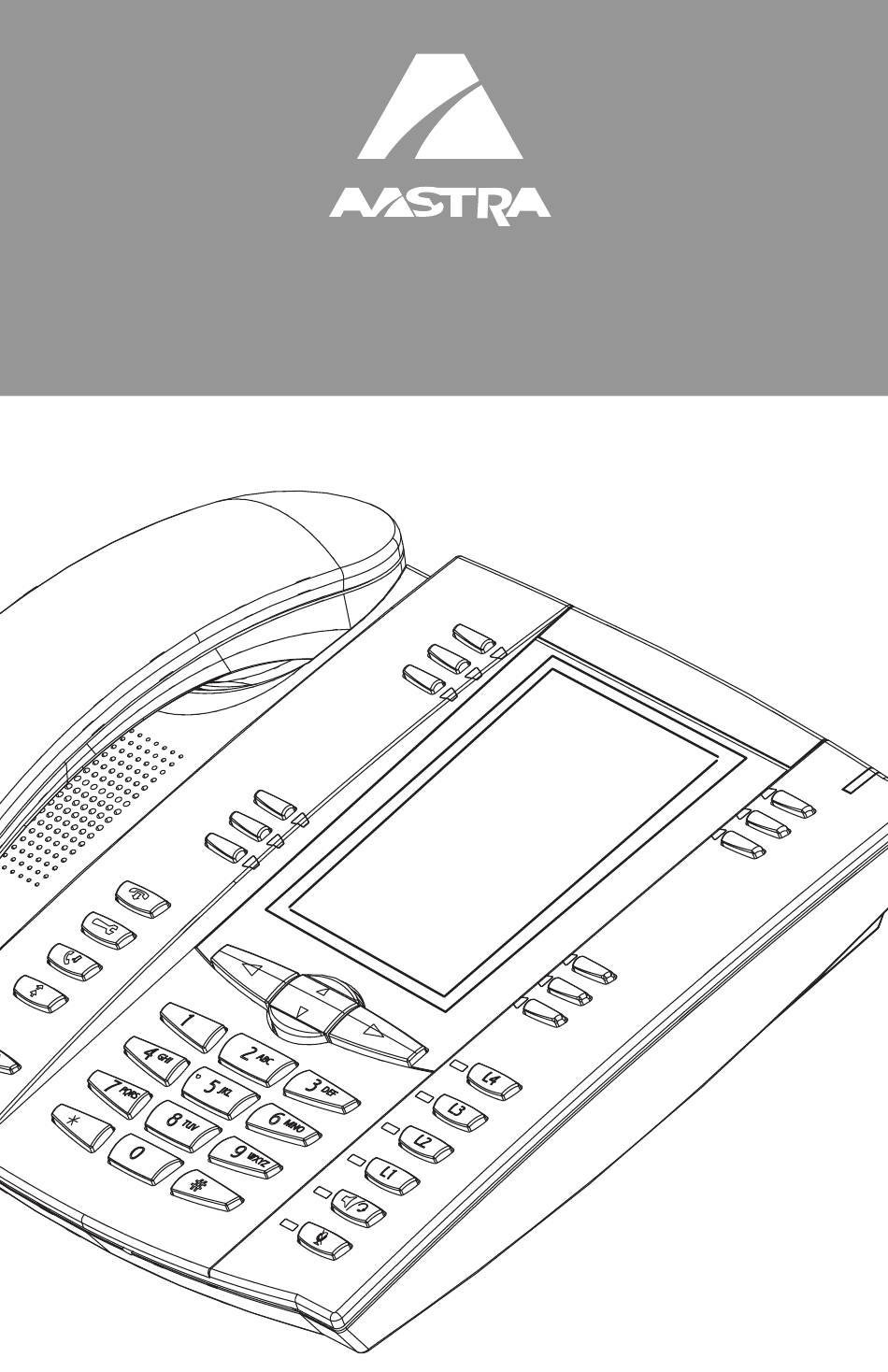

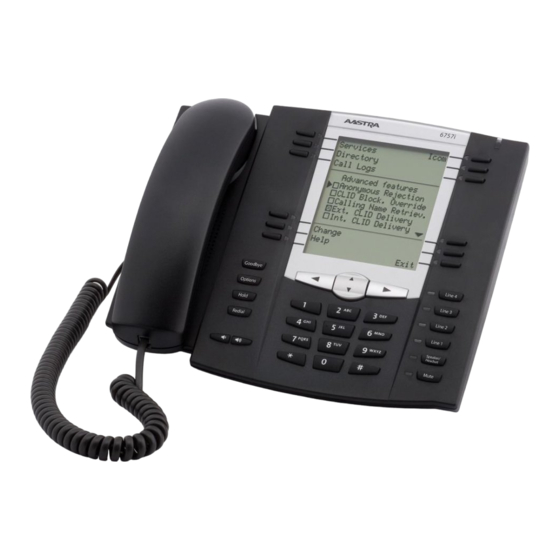

- Seite 1 IP-Telefon 57i Installationsanleitung 41-001159-03 Rev 00...
-
Seite 3: Software-Lizenzvereinbarung
Software-Lizenzvereinbarung Aastra Telecom, im Folgenden „Verkäufer“ genannt, räumt dem Kunden ein persönliches, weltweit gültiges, nicht übertragbares, nicht unterlizen- zierbares und nicht ausschliessliches, eingeschränktes Recht zur Nutzung der Software in Objektform und ausschliesslich in Verbindung mit den Geräten ein, für die die Software vorgesehen ist. Dieses Produkt kann Pro- gramme enthalten, die von Dritten zur Weitergabe unter den Bedingungen dieser Vereinbarung an Aastra lizenziert wurden. -
Seite 5: Inhaltsverzeichnis
Einleitung......................1 Telefon-Leistungsmerkmale ..........1 Voraussetzungen ..............1 Über diese Installationsanleitung ........2 Telefon-Bestandteile ................... 3 Optionales Zubehör für das 57i (nicht enthalten)......3 Tastensteuerung ..................4 Tasten-Bezeichnung ................... 5 Installation und Einstellung ............... 8 Anschluss als Einzel- oder Mehrfachgerät ......8 Anschluss an ein Netzwerk und Stromversorgung .... -
Seite 7: Einleitung
Einleitung Vielen Dank, dass Sie sich für das Model 57i entschieden haben. Das 57i kommuniziert über ein IP-Netzwerk, wobei Anrufe in gleicher Weise geführt werden, wie mit einem klassischen Geschäftstelefon. Das 57i unterstützt das SIP-Protokoll. Telefon-Leistungsmerkmale • 11-zeilige graphische LCD-Anzeige(144 x 128 Pixel) mit weißer Hintergrundbeleuchtung •... -
Seite 8: Über Diese Installationsanleitung
Über diese Installationsanleitung Diese Anleitung beschreibt wie Sie Ihr neues 57i einrichten. Nicht alle angeführten Leistungsmerkmale sind defaultmässig verfügbar und die Nutzung einzelner Leistungsmerkmale kann von Ihrem Telefonsystem oder Service Provider abhängen. Bei Fragen bzgl. der Nutzung spezifischer Dienste und Leistungsmerkmale wenden Sie sich bitte an Ihren Systemverwalter. -
Seite 9: Telefon-Bestandteile
PoE (Power over Ethernet) (Kat. 5/5e, gerade PoE-Stromversorgungsinjector gerades Kabel) Ein PoE (Power over Ethernet) Stromversorgungs-Injector liefert dem 57i 48 Volt über das Ethernet-Kabel auf die Pins 4 und 5 sowie 7 und 8. Warnung: Verwenden Sie diesen PoE-Stromversorgungs-Injector nicht für andere Geräte. -
Seite 10: Tastensteuerung
Tastensteuerung Leuchtanzeige Wartende Nachricht Qualitätslautsprecher 12 Softkeys Hörgerätekompatibler Hörer - 6 statisch - 6 dynamische Beenden-Taste Optionen-Taste Halte-Taste Wahlwiederholungstaste Lautstärkeregelung Navigations-Tasten Elfzeiliges LCD-Display Tastenfeld Lautsprecher/Kopfhörer-Umschalttaste Stummschalt-Taste 4 Leitungstasten Installationsanleitung des IP-Telefons 57i... -
Seite 11: Tasten-Bezeichnung
Einstellung für den Hörer, Headset, Rufton und Freisprech-Lautsprecher. Weitere Informationen erhalten Sie unter "Lautstärken-Einstellung" Seite 20 Leitungs-/Ruftaste - ermöglicht den Zugriff auf eine freie Leitung oder die Annahme eines Anrufes. Das Aastra 57i IP-Telefon unterstützt bis zu 4 Leitungstasten. Installationsanleitung des IP-Telefons 57i 5... - Seite 12 Optionen-Liste können Sie mit diesen Tasten die gegenwärtige Option verlassen oder erreichen. Beim Bearbeiten von Einträgen auf dem Display können Sie durch Betätigen der Pfeiltaste nach LINKS das Zeichen links löschen; durch Betätigen der Pfeiltaste nach RECHTS wird die Option/ Auswahl bestätigt. Installationsanleitung des IP-Telefons 57i...
- Seite 13 • Verzeichnis-Taste - Zeigt bis zu 200 Namen und Telefonnummern an (gespeichert in alphabetischer Reihenfolge). Zu beachten: Nähere Informationen über das Konfigurieren der Softkeys zum Ausführen spezieller Funktionen finden Sie in der Aastra 57i Bedienungsanleitung. Installationsanleitung des IP-Telefons 57i 7...
-
Seite 14: Installation Und Einstellung
Installation und Einstellung Das 57i kann so eingestellt werden, dass über das 57i ein anderes Netzwerk-Gerät (z.B. ein PC) eine Netzwerkverbindung mit. Die für das 57i notwendige Stromversorgungwird entweder über ein Netzgerät, mit einer PoE-Stromversorgung nach 802.3af oder mit einem PoE- Stromversorgungs-Injector (optionales Zubehör) bereitgestellt. - Seite 15 (Inline PoE- -Kabel Stromversorgung verfügbar) Netzgerät Andere Netzwerk-Geräte Hinweis: Die Buchse auf dem 57i unterstützt keine PoE-Stromversorgung zu anderen Netzwerk-Geräten. Alle genutzten Ethernet-Kabel müssen gerade Patch-Kabel, Kat. 5/5e sein, wie das mit dem Telefon mitgelieferte Kabel. Installationsanleitung des IP-Telefons 57i 9...
-
Seite 16: Anschluss An Ein Netzwerk Und Stromversorgung
1. Verbinden Sie das mit dem Telefon mitgelieferte Ethernet-Kabel mit dem mit gekennzeichneten Netzwerk-Port an der Vorderseite des Telefons. 2. Stecken Sie das andere Ende des Ethernet-Kabels in die Netzwerk- Buchse des lokalen Netzwerkes (LAN). Ethernet -Kabel zum Netzwerk Netzwerk-Buchse (Inline PoE- Stromversorgung verfügbar) 10 Installationsanleitung des IP-Telefons 57i... - Seite 17 Stromversorgung Netzsteckdose (falls kein PoE-Stromversorgung verfügbar) zur Netzwerk-Buchse Hinweis: Sie sollten die Stromversorgung an einen Überspannungsschutz oder einer Steckdosenleiste anschliessen. Alle genutzten Ethernet-Kabel müssen gerade Patch-Kabel, Kat. 5/5e sein, wie das dem Telefon beigefügte Kabel. Installationsanleitung des IP-Telefons 57i 11...
-
Seite 18: Anschluss Eines Hörers Oder Headset
Headset zum Hörer Headset (optional) Drehen Sie das Telefon zur Seite und stecken Sie das Headset-Kabel in die gekennzeichnete Buchse bis es fest einrastet. Befestigen Sie anschliessend das Kabel in der Kabelführung (vgl. Abbildung). 12 Installationsanleitung des IP-Telefons 57i... -
Seite 19: Schreibtisch- Oder Wandmontage
Schreibtisch- oder Wandmontage Montage auf dem Schreibtisch Die Schreibtischmontage für das 57i IP-Telefon besteht aus zwei Füssen, die auf der Rückseite des Telefons in der Nähe der oberen Ecken befestigt sind. das Telefon lässt sich in insgesamt vier verschiedenen Betrachtungswinkel auf die persönliche Betrachtungssituation einstellen. - Seite 20 Wandmontage Auf der Rückseite des IP-Telefons 57i befinden sich zwei für die Wandmontage vorgesehene Bohrungen. Legen Sie die mitgelieferte Bohrschablone für Wandmontage an der gewünschten Stelle an die Wand an und markieren Sie an der Wand die Positionen für die Montageschrauben.
-
Seite 21: Telefon-Einstellungen
0.0.0.0 angezeigt und das Hauptdisplay zeigt für Zeit und Datum "00:00 Uhr, 1. Jan. 2000" an. Wenn die Zeitserver-Funktion ausgeschaltet ist, erscheint im Display die Anzeige “Netzwerkzeit aus”. Die Zeit und das Datum können manuell am Telefon eingestellt werden. Installationsanleitung des IP-Telefons 57i 15... - Seite 22 Betätigen Sie den Softkey Löschen, um die Anzeige für Neue Nachrichten zu löschen. Die Anzeige wird mit der nächsten empfangenen Nachricht erneut aktiviert. Kontrast-Einstellung Nehmen Sie mit diesen Optionen die gewünschten Einstellungen für Kontrast und Hintergrundbeleuchtung ihres Telefondisplays vor. 16 Installationsanleitung des IP-Telefons 57i...
- Seite 23 Live Dial Pad* Diese Option schaltet den Live Dial Pad Modus ein oder aus. Mit aktiviertem Live Dial Pad schaltet das 57i automatisch in den Freisprech- Betrieb und sendet die Wahl, sobald eine Zifferntaste oder ein Softkey gedrückt wird. Mit ausgeschaltetem Live Dial Pad und Wahl bei aufgelegtem Hörer sendet das Telefon die Ziffern erst nachdem Sie den...
- Seite 24 Klang einstellen Mit dem 57i können Sie mit Hörer, Headset oder Freisprecheinrichtung telefonieren oder Anrufe entgegennehmen. Die Audio-Modus-Option ermöglicht die Nutzung unterschiedlicher Kombinationen dieser drei Betriebsarten, um ein Maximum an Flexibilität im Telefonbetrieb zu erzielen. Es gibt vier Optionen aus denen gewählt werden kann:...
- Seite 25 Netzwerk nur Systemverwalter mit Passwort können auf diese Funktion zugreifen und Einstellungen vornehmen. Weitere Details finden Sie in der SIP IP phone Aastra 53i, 55i, 57i, 57i CT Administratorenanleitung . SIP-Einstellungen nur Systemverwalter mit Passwort können auf diese Funktion zugreifen und Einstellungen vornehmen.
-
Seite 26: Weitere Telefon-Leistungsmerkmale
Ein Anruf geht an die Freisprecheinrichtung Die LED blinkt Zeigt an, dass Sie das Headset verwenden. langsam Die LED blinkt Zeigt an, dass die Stummschaltung eingeschaltet schnell ist. Drücken Sie , um die Stummschaltung auszuschalten. 20 Installationsanleitung des IP-Telefons 57i... -
Seite 27: Gesprächszeitmessung
Systemadministrator für weitere Informationen. Weitere Informationen über programmierbare Tasten und Softkeys an Ihrem Telefon finden Sie in der Aastra 57i IP Phone , IP-Telefon Bedienungsanleitung, oder wenden Sie sich an Ihren Systemadministrator. Für weitere Informationen über Softkeys am 57i IP-Telefon konsultieren Sie die Aastra 57i IP Phone Bedienungsanleitung. -
Seite 28: Leitungs-/ Gesprächs-Tasten
Aastra 57i IP Phone Bedienungsanleitung. Die Verwendung eines Headset an Ihrem Telefon Das 57i ist für den Anschluss eines Headsets an die entsprechende Buchse auf der Rückseite des Telefons eingerichtet. Ihr Telekommunikations- oder Fachhändler berät Sie gerne bei der Auswahl eines kompatiblen Headset. -
Seite 29: Behebung Von Problemen
Hintergrundbeleuchtung am Bildschirm des Displays-ain und /- auszuschalten. 1. Drücken Sie die Taste. 2. Wählen Sie Display-> Hintergrundbeleuchtung . 3. Drücken Sie Ändern um die Hintergrundbeleuchtung ein-/ auszuschalten. 4. Drücken Sie Speichern um die Änderungen zu speichern. Installationsanleitung des IP-Telefons 57i 23... - Seite 30 Stelle angebracht sind. Was ist ein Softkey? Das 57i verfügt über 12 Softkeys, 6 obere und 6 untere, jeweils links und rechts neben dem Display. Sie können alle 12 Softkeys für spezielle Funktionen programmieren. Diese Tasten befinden sich in der Mitte des Telefons auf beiden Seiten der Anzeige.
-
Seite 31: Beschränkte Garantie
Beschränkte Garantie Aastra Telecom gewährt für dieses Produkt während eines Zeitraums von einem (1) Jahr ab dem ursprünglichem Kaufdatum eine Garantie gegen Defekte und Fehl- funktionen. Im Fall eines Defekts oder einer Fehlfunktion verpflichtet sich Aastra Telecom, das Telefon nach eigenem Ermessen und als alleinige Garantieleistung entweder kostenlos zu reparieren oder zu ersetzen, sofern dieses innerhalb der Garantiefrist zurückgegeben wird. - Seite 32 Service nach Ablauf der Garantie Aastra Telecom bietet auch nach Ablauf der Garantie Reparatur und Service für dieses Produkt an. Im Rahmen dieser Dienstleistung bezahlen Sie einen Festpreis, gegen den Aastra Telecom Ihr Produkt von Aastra Telecom nach eigenem Ermes- sen repariert oder austauscht.
- Seite 33 Hintergrundbeleuchtung 17 Voraussetzungen für das IP-Telefon 1 Hörer anschliessen 12 Wandmontage 14 Kontrast, Einstellung 16 Weitere Telefon-Leistungsmerkmale 20 Kopfhörer anschliessen 12 Zeit Lautstärke, Einstellung 20 Einstellformat 16 Zeit einstellen 16 Zeitserver einstellen 15 Zeitzone einstellen 16 Installationsanleitung des IP-Telefons 57i Index-1...
- Seite 36 Wenn Sie selbst nach dem Lesen dieser Bedienungsanleitung und dem Kapitel Fehlerbe- hebung Probleme haben im Zusammenhang mit dem beschriebenen Produkt, besuchen Sie unsere Webseite www.aastra.com für weiteren Support oder Rufen Sie bitte 1-800-574- 1611 für weitere Informationen an. © Aastra Telecom Inc. 2007 41-001159-03 Rev 00...
