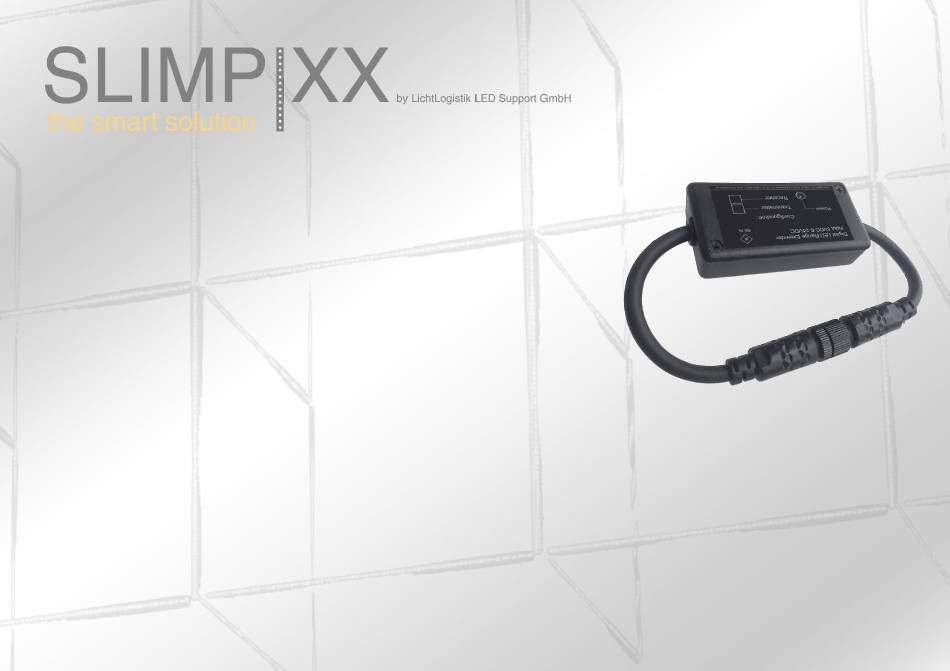

The SlimPixx Range Extender (IP20)
The range extender is useful to transmit power and signal for distances between 2m and 10m.
Therefore the signal is transformed into a new dataprotocol. For this it is important to use transmitter and
receiver.
The transmitter should be connected with max. 1m connection cord to the controller. The receiver should
be connected directly to the SlimPixx-stick.
Please remind, data could be transmitted for a few hundred meters, but be aware that the 24VDC support
voltage only reaches about 10m. This is tested for original SlimPixx cables with diameter accordingly.
The power for transmitter and receiver is provided by system voltage. No external power supply is needed.
By using a range extender set max. 10pcs of SlimPixx-sticks can be connected in a row.
Der Range Extender (IP20)
Das Range Extender-Set bestehend aus Sender und Empfänger und ist zur Signalübertragung bei Strecken
von 2-10m gedacht. Das Signal wird in ein neues Protokoll gewandelt, daher benötigt diese Lösung immer
Sender und Empfänger.
Der Sender sollte mit max. 1m Anschlusskabel mit dem Controller verbunden werden.
Der Empfänger muss unmittelbar mit dem SlimPixx-Stick verbunden werden.
Bitte beachten Sie, dass das Signal mittel Range Extender zwar mehrere hundert Meter weit reicht, die
24VDC Grundspannung aber max. 10m. Dies bezieht sich auf Original SlimPixx-Kabel mit entsprechendem
Kabelquerschnitt.
Die Spannungsversorgung von Sender und Empfänger erfolgt über die Systemkabel.
Eine externe Spannungsquelle ist nicht von Nöten.
Beim Gebrauch eines Extender Sets können max. 10 SlimPixx-Sticks in Reihe gesteckt werden.
Manual | Range extender
Bedienungsanleitung | Range Extender
