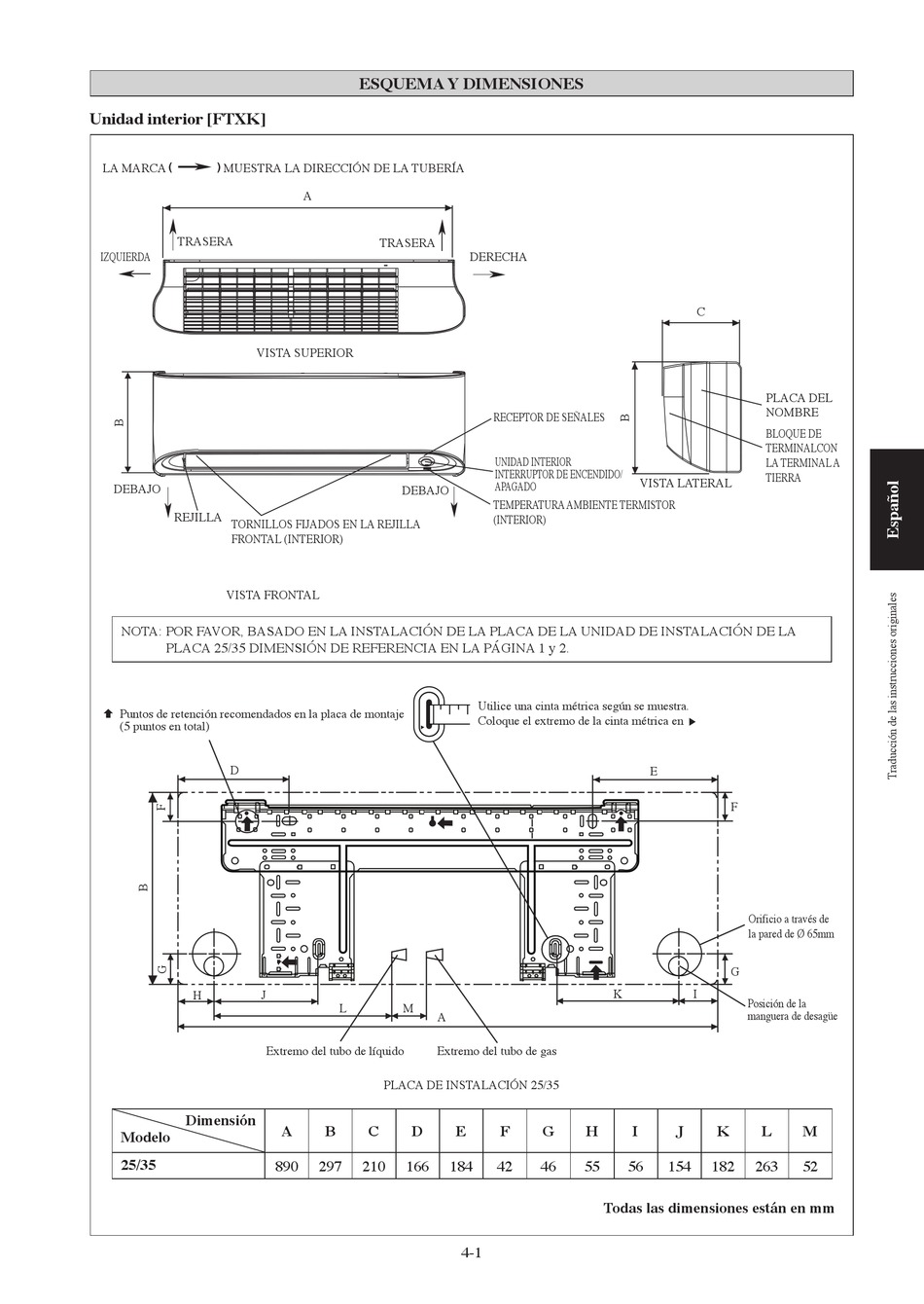

Esquema Y Dimensiones - Daikin R410A SPLIT SERIES Installationsanleitung

Unidad interior [FTXK]
LA MARCA MUESTRA LA DIRECCIÓN DE LA TUBERÍA
TRASERA
IZQUIERDA
VISTA SUPERIOR
DEBAJO
REJILLA
TORNILLOS FIJADOS EN LA REJILLA
FRONTAL (INTERIOR)
VISTA FRONTAL
NOTA: POR FAVOR, BASADO EN LA INSTALACIÓN DE LA PLACA DE LA UNIDAD DE INSTALACIÓN DE LA
PLACA 25/35 DIMENSIÓN DE REFERENCIA EN LA PÁGINA 1 y 2.
« Puntos de retención recomendados en la placa de montaje
(5 puntos en total)
D
H J
Dimensión
Modelo
25/35

ESQUEMA Y DIMENSIONES

A
TRASERA
DEBAJO
L M
A
Extremo del tubo de líquido Extremo del tubo de gas
PLACA DE INSTALACIÓN 25/35
A B C D
890 297 210 166
DERECHA
RECEPTOR DE SEÑALES
UNIDAD INTERIOR
INTERRUPTOR DE ENCENDIDO/
APAGADO
TEMPERATURA AMBIENTE TERMISTOR
(INTERIOR)
Utilice una cinta métrica según se muestra.
Coloque el extremo de la cinta métrica en Ñ
K
E F G H
184 42 46 55
Todas las dimensiones están en mm
4-1
C
PLACA DEL
NOMBRE
BLOQUE DE
TERMINALCON
LA TERMINAL A
TIERRA
VISTA LATERAL
E
F
Orificio a través de
la pared de Ø 65mm
G
I
Posición de la
manguera de desagüe
I J K L
56 154 182 263 52
M
