1.
Beschreibung
Dieses Kurzschlußschutzrelais des Typs RMC-121D ist Teil einer kompletten DEIF-
Baureihe (die uni-line) von Relais für den Schutz und die Regelung von Generatoren.
2.

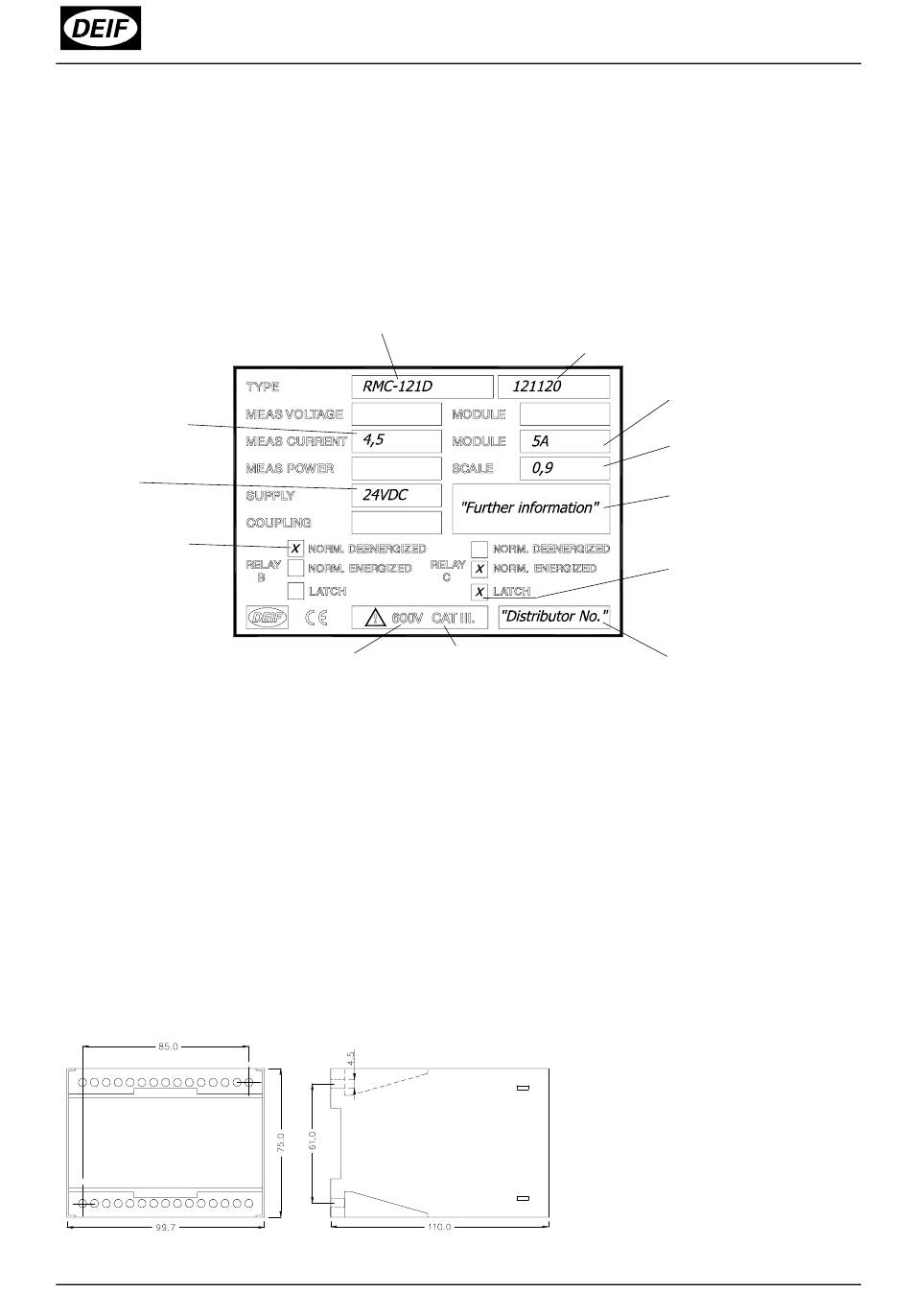

Etikett
Das Relais ist mit einem Etikett mit den folgenden Daten ausgestattet:
Meßstrom entspricht
100% der Skala
Versorgungs-
spannung
Relaisschaltung. Ge-
zeigt ist Schaltung B
als ein normal abge-
fallendes Relais, Re-
lais C als ein normal
angezogenes Relais
mit Selbsthaltung
Hinweis: Das Relais ist mit einem 200 ms Einschaltkreis ausgestattet, der die
korrekte Funktion des Relais beim Einschalten der Hilfsspannung
sicherstellt. Normal angezogene Kontakte ("NE") werden nicht betätigt
(Kontakt öffnet/schließt nicht) vor Ablauf von 200 ms nach Einschalten der
Hilfsspannung. Außerdem ist das Relais mit einem 200 ms Ausschaltkreis
versehen, der die Überwachung und Erfassung nach Ausschalten der
Hilfsspannung sicherstellt. Eine Sonderversion ist möglich, wo die 200 ms
auf 1 Sek. erhöht sind.
3.
Montageanleitung
Seite 2 von 4 Tel.: (+45) 9614 9614 • Fax: (+45) 9614 9615 • E-mail: deif@deif.com
Typenbezeichnung
Installationskategorie
Höchste Spannung
der Erde gegenüber
DEIF's Bestätigungsnr. Bei An-
fragen an DEIF anzugeben
Montiertes Strommodul
Skalierung (für Anpassung der
Einheit an den Meßstrom)
(Z.B. Zeitverzögerung(en),
Sondereichung)
Kontakt verbleibt in Schaltposi-
tion, selbst wenn der Eingang
wieder in den Normalzustand
zurückkehrt. Selbsthaltung ist
durch Abschalten der Hilfsspan-
nung zurückzusetzen
Vertreters ID-Nr. Wird vom
Vertreter bei Kundenanpassung
der Einheit ausgefüllt
Das RMC-121D ist für den
Schalttafelaufbau vorgesehen,
entweder an einer 35 mm DIN
Schienen oder mittels 2 Stück
4 mm Schrauben montiert.
Gewicht: Ca. 0,650 kg
