3.5. Port ETHERNET/DANTE® de programmation et de commande
Un connecteur de type RJ45 (11) permet la connexion de l'appareil à un réseau Ethernet :
•
Gestion depuis l'application EclerNet Manager. Reportez-vous au manuel de l'application
EclerNet Manager pour obtenir plus d'informations.
•
Possibilité de connexion directe (point à point) d'un ordinateur à une unité DN44BOB.
•
Transmission de 4 canaux Dante® et réception de 4 canaux Dante®
•
Connexion aux unités WPmSCREEN (contrôle à distance de tout un réseau de dispositifs
EclerNet au moyen de panneaux graphiques personnalisés ou UCP (User Control Panels), y
compris à partir de dispositifs tiers, Android®, iOS®, etc.).
3.6. Ports GPI de télécommande
La DN44BOB offre en face arrière 4 entrées GPI de commande par tension continue, CC 0 à
10 V. Chacune de ces entrées peut être connectée à un dispositif physique externe (potentiomètre,
fermeture de contact, variation de tension continue 0-10 V, etc.) et associée à une fonction de la
DN44BOB, comme par exemple :
•
Contrôle à distance du volume d'un canal d'entrée ou de sortie par un potentiomètre
physique WPmVOL ou une télécommande WPmVOL-IR de la série WPm Ecler. Pour
couper et rétablir le son (MUTE), utilisez un contact de fermeture à la place d'un
potentiomètre.
•
Rappel d'un préréglage ou preset au moyen d'un sélecteur à cinq positions, type
WPmVOL-SR.
Les connecteurs GPI sont de type barrette à vis trois contacts. L'assignation des connexions est
la suivante :
Plus, CC + 10 V
Tension variable, CC 0-10 V
Masse
Les câbles de connexion peuvent atteindre une longueur d'environ 500 mètres, en utilisant une
section minimale de 0,5 mm
Consultez votre distributeur ECLER ou bien www.ecler.com à propos des télécommandes
murales de la série WPm.
18

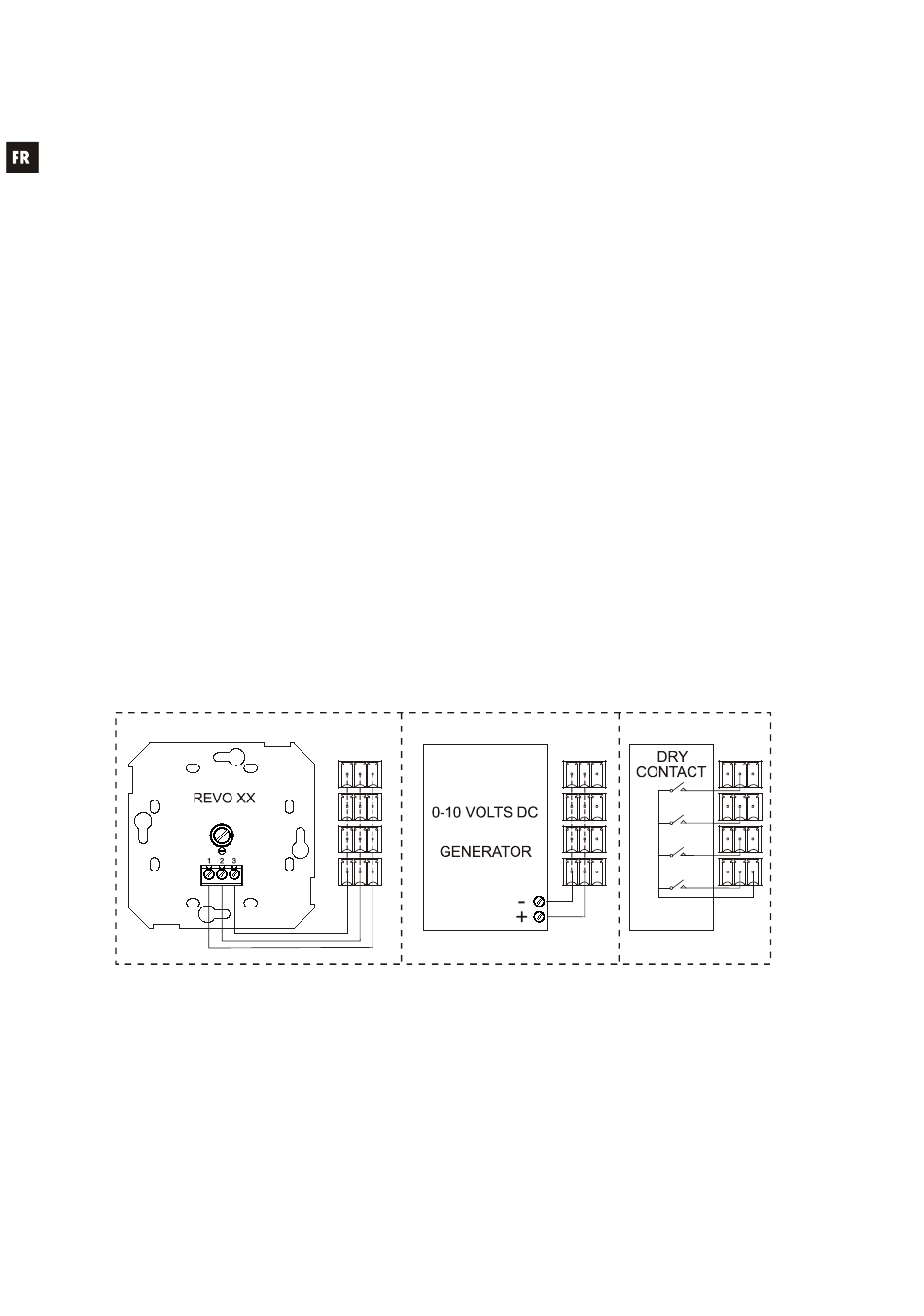

Quelques exemples de connexion
2
.
> Bornier +
Bornier   –
>
Bornier ⊥
>
