3.5. Puerto ETHERNET/DANTE® de programación y control
Un conector tipo RJ45 (11) permite la conexión del equipo a una red Ethernet:
•
Gestión desde la aplicación EclerNet Manager. Consulte el manual de la Aplicación EclerNet
Manager para obtener más información.
•
Posibilidad de conexión directa (punto a punto) de un ordenador con una unidad DN44BOB.
•
Transmisión de 4 canales Dante® así como la recepción de 4 canales Dante®
•
Conexión a unidades WPmSCREEN (control remoto de toda una red de dispositivos EclerNet
mediante paneles gráficos hechos a medida, UCP (User Control Panels), incluso desde
dispositivos de terceros, Android®, iOS®, etc.)

3.6. Puertos GPI de control remoto

DN44BOB dispone en su panel posterior de 4 entradas GPI (9) de control por tensión continua,
0 a 10 VDC. Cada una de estas entradas puede conectarse a un dispositivo físico externo (un
potenciómetro, un cierre de contacto, una tensión continua 0-10V variable, etc.) y asociarse a una
función del DN44BOB, como por ejemplo:
•
Control remoto de un volumen de canal de entrada o salida mediante un potenciómetro
físico WPmVOL o un control remoto WPmVOL-IR de la serie WPm de Ecler. Para
activación y desactivación de un MUTE utilizar un cierre de contacto en lugar de un
potenciómetro.
•
Recuperación de un preset mediante un selector de cinco posiciones, tipo WPmVOL-SR
Los conectores GPI son del tipo de regleta de tornillos de tres contactos. La asignación del
conexionado es la siguiente:
Positivo, + 10 VDC
Tensión variable, 0-10 VDC
Masa
Los cables de conexión pueden ser de hasta 500 metros aproximadamente, utilizando una
sección mínima de 0,5 mm
Consulte a su distribuidor ECLER o bien en www.ecler.com acerca de los paneles murales de
control remoto serie WPm.
12

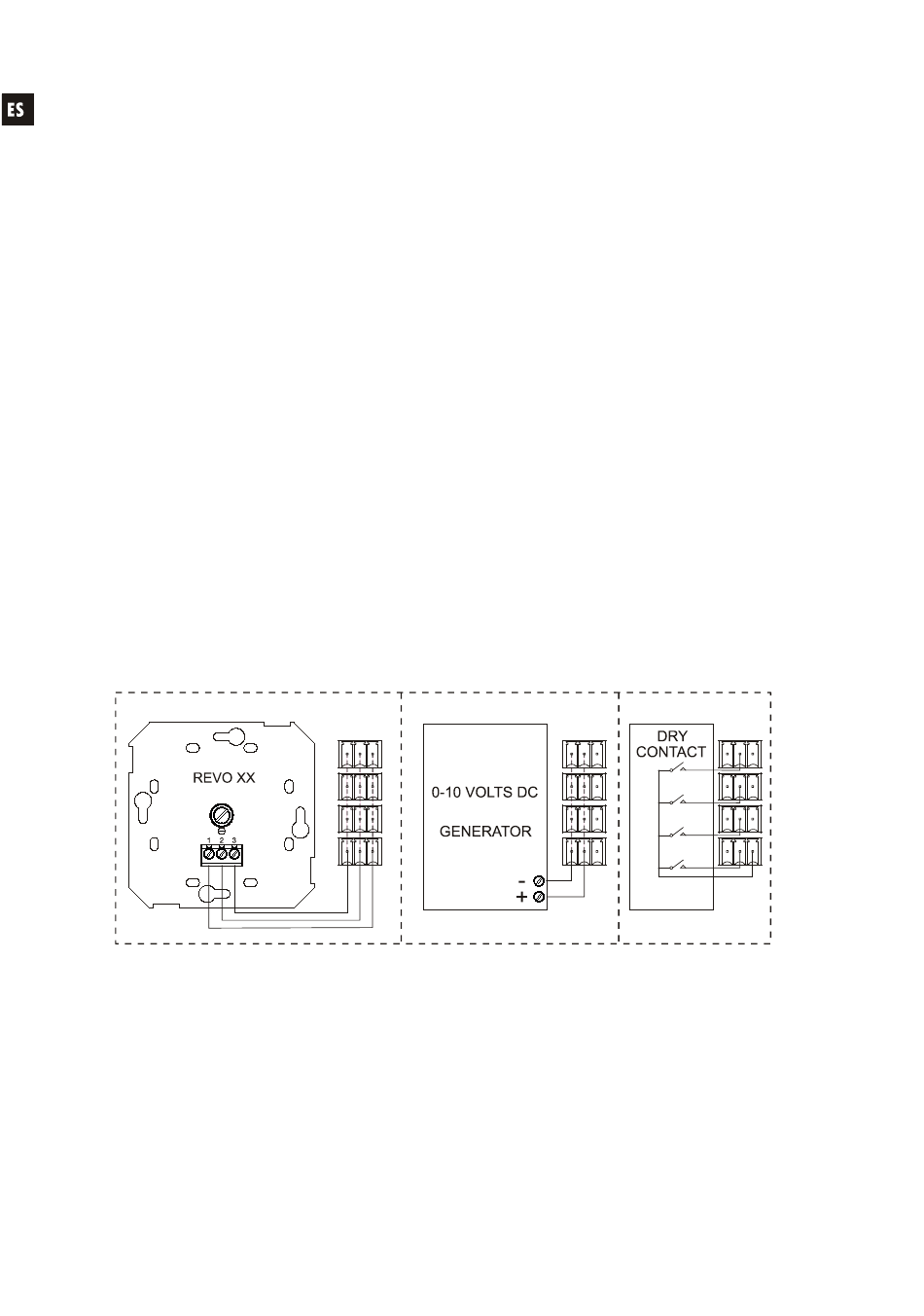

Algunos ejemplos de conexionado
2
.
> Terminal +
Terminal
>
Terminal ⊥
>
