Tx-1、Tx-5和Tx-10发射机
1
3
5
7
8
11
16
17
18
19
12
2
6
4
10
13 14 15 20
23
140

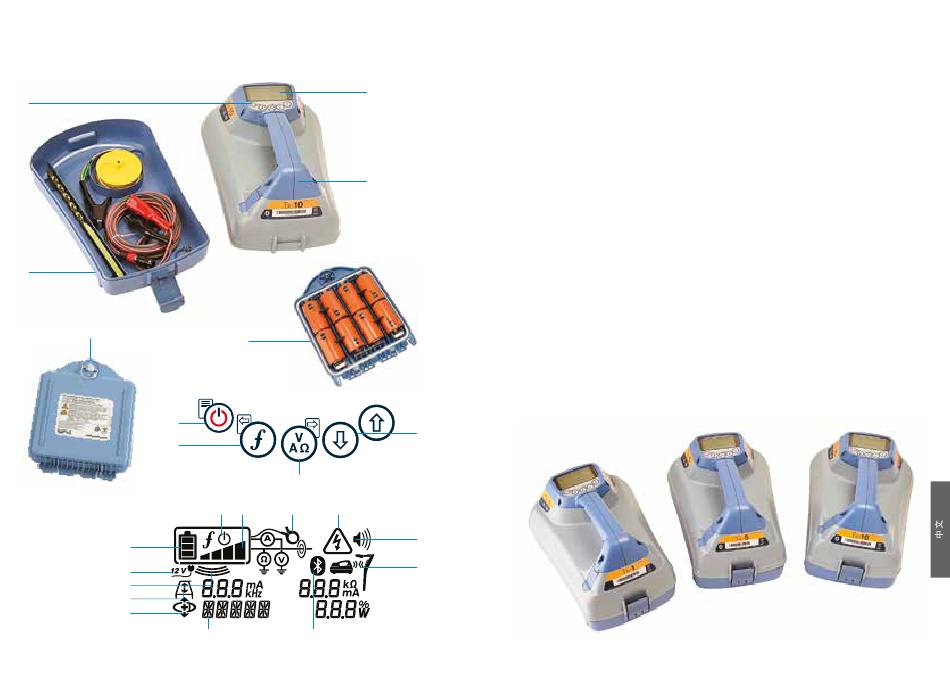

发射机功能
1. 键盘。
2. LCD显示屏。
3. 可拆卸配件盒。
4. 1号电池盒。
5. 可选锂电池组。
6. 蓝牙模块（iLOC设备）。
发射机键盘
7. 电源键。
8. 频率键。
9. 上下箭头。
10. 测量键。
发射机屏幕图标
11. 电池电量图标。
12. 操作模式读数。
13. 待机图标。
14. 输出电压水平指示器。
9
21
22
15. 夹钳图标：表示已连接信号钳或其他
配件。
16. 直流电源连接指示器。
17. 感应模式指示器。
18. A型图标：表示发射机处于故障查找
模式。
19. 电流方向模式：表示发射机处于电流
方向模式。
20. 电压警告指示器：表示发射机的电压
水平具有潜在危险性。
21. 音量图标。
仅限带iLOC功能的发射机：
22. 匹配图标：当发射机和定位仪通过
iLOC连接时会显示该图标。
23. 蓝牙图标：表明蓝牙连接的状态。若
图标闪烁，则表示正在配对。
