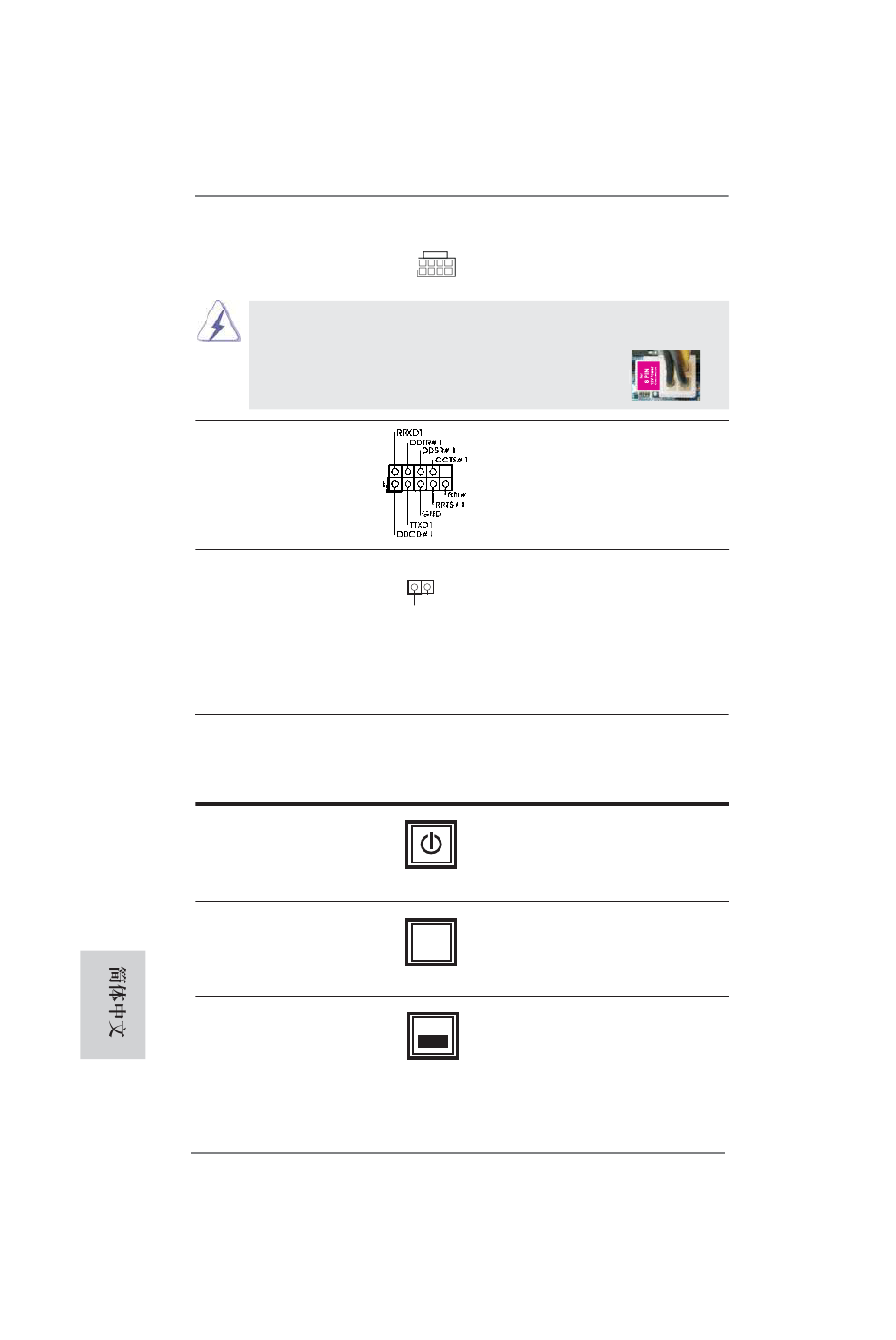

ASROCK P67 Pro3 Schnellinstallationsanleitung Seite 240

ATX 12V 接頭
(8 針 ATX12V1)
( 見第 2 頁第 1 項 )
雖然此主板提供 8-pin ATX 12V 電源接口 , 但是您仍然可以使用傳統的 4-pin
ATX 12V 電源。為了使用 4-pin ATX 12V 電源 , 請順著 Pin 1 和 Pin 5 插上電
源接頭。
串行接口連接器
(9 針 COM1)
( 見第 2 頁第 30 項 )
HDMI_SPDIF 接頭
(2 針 HDMI_SPDIF1)
( 見第 2 頁第 32 項 )
2.7 快速開關
本主板有三個快速開關 : 電源開關 , 復位開關與 C M O S 數據清除開關 , 可讓用戶快速
開啟 / 關閉或復位系統 , 或者清除 CMOS 中的數據。
電源開關
(PWRBTN)
( 見第 2 頁第 23 項 )
復位開關
(RSTBTN)
( 見第 2 頁第 22 項 )
CMOS 數據清除開關
(CLRCBTN)
( 見第 3 頁第 16 項 )
240
請將一個 ATX 12V 電源供應
8 5
器接到這個接頭。
4 1
4-Pin ATX 12V 電源安裝說明
這個 COM1 端口支持一個串行
接口的外設。
HDMI_SPDIF 接頭，提供 SPDIF
音頻輸出至 HDMI 顯卡，支持
1
GND
將電腦連接至帶 HDMI 的數字
SPDIFOUT
電視 / 投影儀 / 液晶顯示器等
設備。請將 HDMI 顯卡的
HDMI_SPDIF 接口連接到這個
接頭。
電源開關是一種快速開關 , 可
讓用戶快速開啟 / 關閉系
統。
復位開關是一種快速開關 , 可
讓用戶快復位系
RESET
統。
CMOS 數據清除開關是一種快
clr
速開關 , 可讓用戶快速清除
CMOS
CMOS 中的數據。
ASRock P67 Pro3 Motherboard
8 5
4 1
