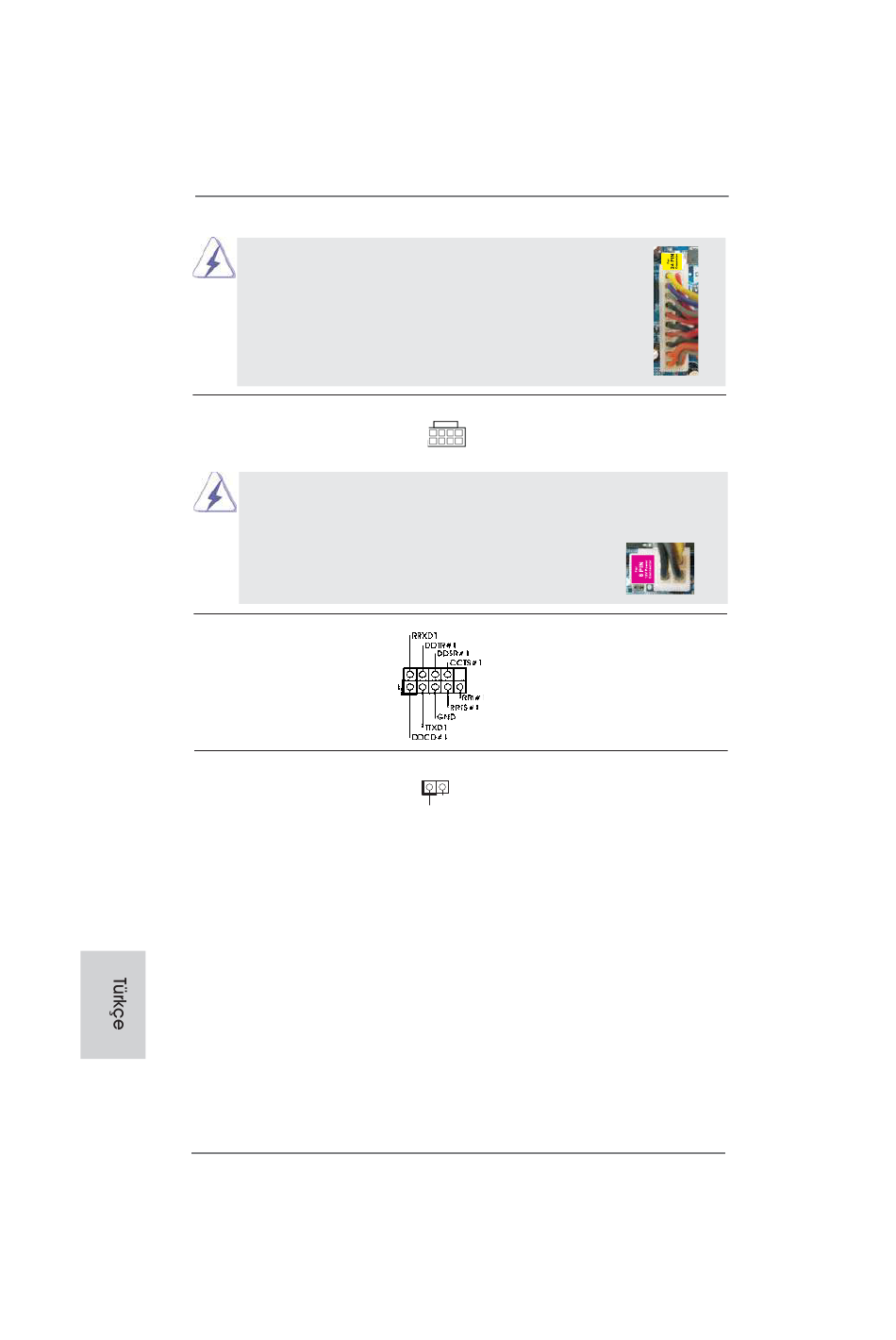

ASROCK P67 Pro3 Schnellinstallationsanleitung Seite 172

Bu anakart 24-pinli ATX güç konektörü sağlasa da
geleneksel bir 20-pinli ATX güç kaynağı bağlarsanız da
çalışabilir. 20-pinli ATX güç kaynağını kullanmak için,
lütfen güç kaynağınızı Pin 1 ve Pin 13'le birlikte takın.
ATX 12V Güç Konektörü
(8-pinli ATX12V1)
(bkz. s.2 No. 1)
Bu anakart 8-pinli ATX 12V güç konektörü sağlasa da geleneksel bir
4-pinli ATX 12V güç kaynağı bağlarsanız da çalışabilir. 4-pinli ATX güç
kaynağını kullanmak için, lütfen güç kaynağınızı Pin 1 ve Pin 5'le birlikte
takın.
Seri port Fişi
(9-pinli COM1)
(bkz. s.2 No. 30)
HDMI_SPDIF Fişi
(2-pinli HDMI_SPDIF1)
(bkz. s.2 No. 32)
172
20-Pinli ATX Güç Kaynağını Takma
Lütfen bir ATX 12V güç
8 5
kaynağını bu konektöre
bağlayın.
4 1
4-Pinli ATX 12V Güç Kaynağını Takma
Bu COM1 fi şi bir seri port
modülünü destekler.
HDMI_SPDIF fi şi, SPDIF ses
çıkışını HDMI VGA kartına
1
GND
sağlar, sistemin HDMI Dijital
SPDIFOUT
TV/projektör/LCD cihazlarını
bağlamasına izin verir. Lütfen
HDMI VGA kartının
HDMI_SPDIF konektörünü bu
fi şe bağlayın.
ASRock P67 Pro3 Motherboard
12 24
1 13
8 5
4 1
