6,5" LCD Monitor
CLX 01 NTSC
7 607 275 037
CM/PSS 8 622 403 848 08/03
E
Documentación suplementaria
Instrucciones de manejo
8 622 403 233
Documentación del servicio
técnico en la ExtraNet de
Blaupunkt
Werbung
Verwandte Anleitungen für Blaupunkt CLX 01 NTSC
Inhaltszusammenfassung für Blaupunkt CLX 01 NTSC
- Seite 1 PROFESSIONAL SYSTEMS 6,5" LCD Monitor CLX 01 NTSC 7 607 275 037 CM/PSS 8 622 403 848 08/03 Datenblatt • Data sheet • Feuille de données • Hoja de datos Weitere Dokumentationen Supplementary documentation Documentation supplementaire Documentación suplementaria Bedienungsanleitung Operating instructions Mode d’emploi...
- Seite 2 Technische Daten Technical Data Données techniques Datos técnicos Maße Dimensions Dimensions Dimensiones siehe Maßzeichnung see dimensioned drawing Voir dessin coté v. dibujo acotado Masse Weight Poids Masa 840 g 840 g 840 g Sichtbare Bilddiagonale Diagonale de tube visible Diagonal de pantalla visibble Visible screen diagonal 16,4 cm 16,4 cm...
-
Seite 3: Beschreibung

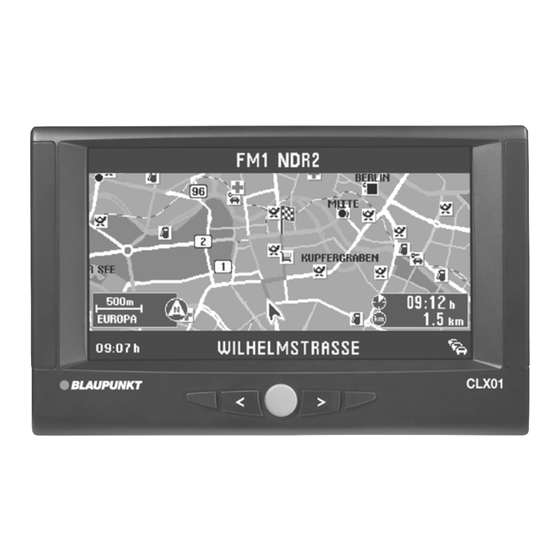

Beschreibung Description Der CLX 01 ist ein 6,5" LCD Monitor, der für das Bussystem Coach The CLX 01 is a 6.5" LCD monitor designed for the Coach Profes- Professional Line konzipiert wurde. Durch die besondere Ausstat- sional Line bus system. The special features of the monitor allow tung des Monitors können Darstellungen des Navigationsbildes, the navigation screen, connected cameras, selected sources and der angeschlossenen Kameras, der gewählten Quellen und... - Seite 4 Lista de incompatibilidad Les moniteurs ci-dessus n’affichent pas en couleur le signal En combinación con el CLX 01 NTSC, los monitores de navigation en liaison avec le CLX 01 NTSC. expuestos más adelante no muestran en color la señal del sistema de navegación.
- Seite 5 Beurteilung der LCD auf Pixelaussetzer Analysing the LCD for failed pixels Zur Beurteilung der TFT-LCD auf max. zulässige The following conditions must be observed when analysing the Pixelaussetzer sind folgende Vorausseztzungen zu beachten. TFT LCD for the maximum permissible number of failed pixels. 1.
- Seite 6 Gerätezeichnung • Device diagrams • Schéma de l’appareil • Dibujo del equipo 7 607 275 037 - 6 -...
- Seite 7 Gerätezeichnung • Device diagrams • Schéma de l’appareil • Dibujo del equipo 7 607 275 037 - 7 -...
- Seite 8 Anschlusszeichnung • Diagram of connections • Schéma de branchementchaîne • Esquema de conexiones - 8 -...
- Seite 9 Anlagenvorschlag • Audio configuration proposal • Proposition pour la constitution d'une chaîne • Propuesta de configuración de audio Blaupunkt GmbH, Hildesheim Änderungen vorbehalten! Nachdruck - auch auszugsweise - Modification reserved! Reproduction - also by extract - nur mit Quellenangabe gestattet!
