- Seite 1 In Car Video IVMR-7002 7 607 004 511 Bedienungs- und Einbauanleitung http://www.blaupunkt.com...
-
Seite 2: Geräteübersicht
GERÄTEÜBERSICHT > <... -

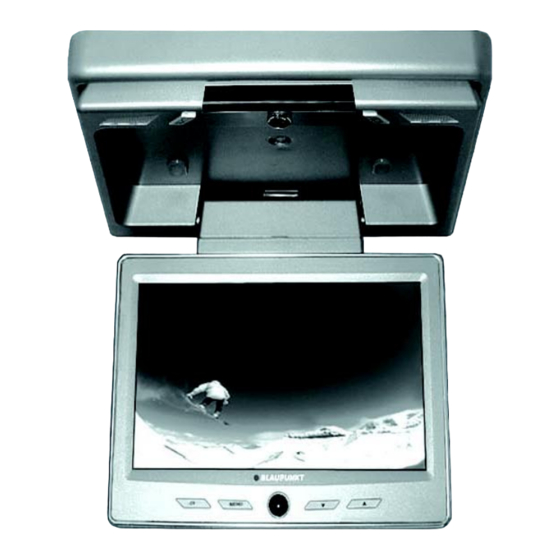

Seite 3: Deckenmonitor
GERÄTEÜBERSICHT @ Anschlusskabel für die Deckenmonitor Innenraumbeleuchtung (3 pol.) 1 Lampen der Basiseinheit = Stromversorgung 2 Lampenschalter ON (+12 V) 3 Entriegelung Monitor Weiß = Zum Türschalter 4 Schalter der Innenraum- (Tür auf = Masse) beleuchtung Schwarz = Masse 5 Lautsprecher A AUX-Buchsen 6 Infrarotempfänger für Cinch Rot = Audio IN (R) -
Seite 4: Ir-Fernbedienung
GERÄTEÜBERSICHT IR-Fernbedienung D POWER Ein-/Aus-Taste für den Monitor. E TV/VIDEO Eingangsumschaltung zwischen E F G AV1 und AV2. F VOL • Pfeiltaste Aufregeln der Lautstärke des an- gewählten Monitors. VOL • Pfeiltaste Abregeln der Lautstärke des an- gewählten Monitors. G MUTE Stummschaltung des Lautspre- chers im Monitor. -
Seite 5: Inhaltsverzeichnis
Verstellen des Monitors ....11 Schließen des Monitors ....11 Einschalten des Monitors ....11 OSD-Menü ........12 IR-Kopfhörer IVHS-01 (Sonderzubehör) ......12 Auswechseln der Glühlampe ..13 Auswechseln der Batterie in der Fernbedienung ......13 Technische Daten ....14 IVMR-7002 ........14... -
Seite 6: Benutzerhinweise
Lesen Sie bitte vor der ersten Benut- Wartung, um die Lebensdauer Ihres zung diese Bedienungsanleitung. Monitors zu verlängern. Die Blaupunkt Redakteure arbeiten Als Fahrer verwenden Sie den Mo- ständig daran, die Bedienungsanleitun- nitor nicht während der Fahrt, um gen übersichtlich und allgemein ver- Verkehrsunfälle zu vermeiden. -
Seite 7: Sicherheitshinweise
BENUTZERHINWEISE LIEFERUMFANG Montieren Sie den Monitor nicht an Lieferumfang einer Stelle, an der er direktem Der Lieferumfang dieses Monitors ent- Sonnenlicht oder extremen Tempe- hält alle unten aufgeführten Teile. Über- raturen ausgesetzt ist. prüfen Sie, ob der Lieferumfang ihres Gerätes vollständig ist. Wenden Sie sich Hinweis bitte unverzüglich an Ihren Händler, falls Es wird empfohlen, den Einbau durch... -
Seite 8: Einbau Des Monitors
EINBAU DES MONITORS Einbau des Monitors Vermeiden Sie die Benutzung des Monitors über einen längeren Zeit- (mechanisch) raum wenn der Motor nicht läuft, Wählen Sie einen geeigneten Platz für um eine Entleerung der Batterie zu die Montage und den sicheren Einbau vermeiden. -
Seite 9: Verkabelung
EINBAU DES MONITORS Verkabelung Um eine frühzeitige Entladung der Bat- terie zu vermeiden, wird empfohlen, > eine geschaltete Betriebsspannung (Zündung) zu verwenden. Warnhinweis: Die Betriebsspannungs- leitung muss mit mindestens 1,5 A ab- gesichert sein. Monitoranschluss (13 pol.) Mit dem Systemkabel (13 pol.) > an ei- nen Signal Controller IVSC-3302 oder Adapterkabel IVSC-5502 anschließen (Spannungs-... -
Seite 10: Bedienung
BEDIENUNG Handhabung der Innenraum- Öffnen des Monitors beleuchtung (Monitor) Ziehen Sie die Entriegelung 3 Für die Lampen gibt es zwei Schalter: des Monitors nach hinten, um den 2 und Innenraum- LCD-Bildschirm herunterzuklap- beleuchtung pen. Senken Sie zum Fernsehen den Monitor herab, bis er sich in einem Mit diesem Schalter werden die Lam- Winkel von ca. -
Seite 11: Verstellen Des Monitors
BEDIENUNG Verstellen des Monitors Der Monitor kann ca. 30° nach rechts und links von der zentralen Sichtpositi- on verstellt werden. E F G Schließen des Monitors Drehen Sie den Monitor wieder in die zentrale Sichtposition zurück und schieben Sie ihn in die Basis- einheit, bis er wieder in den Auslö- se-/Haltemechanismus einrastet. -
Seite 12: Osd-Menü
BEDIENUNG OSD-Menü ZOOM (Bildgröße) Änderung der Bildhöhe -/breite Bedienung - FULL (voll) Drücken Sie die Taste : MENU - NORMAL (normal) am Bildschirm oder Taste I - WIDE (breit) MENU auf der Fernbedienung, um BRIGHTNESS (Helligkeit) das OSD-Menü aufzurufen. Einstellen der Helligkeit Mit den Pfeiltasten 7 / 8 bzw. -
Seite 13: Auswechseln Der Glühlampe
BEDIENUNG Auswechseln der Glühlampe Technische Daten der Glühlampe Durchmesser: 8 mm Demontieren Sie den Monitor von der Deckenplatte (4 Schrauben). Länge: 28 mm Spannung: 12 V, 3 W Auswechseln der Batterie in der Fernbedienung Schieben Sie die Taste am Batte- riefach J nach rechts (siehe un- ten Punkt A). -
Seite 14: Technische Daten
TECHNISCHE DATEN IVMR-7002 Bildschirmgröße: 7" Monitor Bildschirmauflösung: 480 (H) x 3 (RGB) x 234 (V) Aktiver Bereich: 154,08 (H) x 86,58 (V) Signalsystem: Dualsystem NTSC/PAL Helligkeit: 320 cd/m Kontrastverhältnis: 400:1 Bereich Sichtwinkel: Links/Rechts: +/-60 Grad Oben/Unten: +50/-40 Grad Video-Eingangspegel: 1 Vpp 10%... - Seite 15 0800-118922 022-8771260 Turkey (TR) 0212-335 06 71 0212-3460040 (USA) 800-2662528 708-6817188 Brasil (Mercosur) (BR) 0800 7045446 +55-19 3745 2773 Malaysia (Asia Pacific) (MAL) +604-6382 474 +604-6413 640 Blaupunkt GmbH Robert-Bosch-Str. 200 D-31139 Hildesheim 07.05 CM/ASA - 8 622 404 487...
