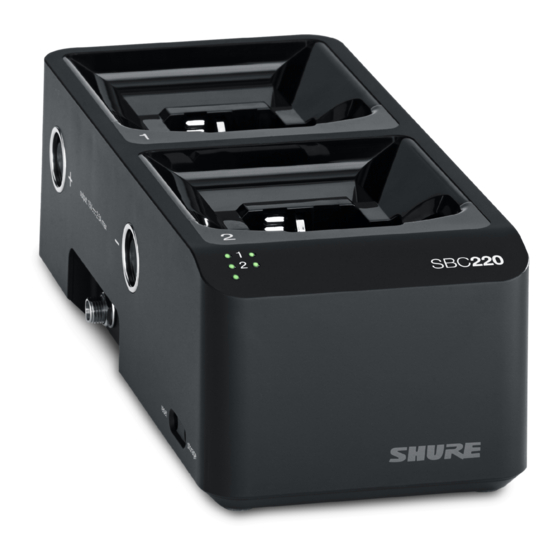

SBC220 -- 2-Bay Networked Charger
WICHTIGE SICHERHEITSHINWEISE
1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Anweisungen BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.
7. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des
Herstellers Folge leisten.
8. NICHT in der Nähe von Wärmequellen wie zum Beispiel offenen Flammen, Heizkörpern, Wärmespeichern,
Öfen oder anderen Wärme erzeugenden Geräten (einschließlich Verstärkern) installieren. Kein offenes Feuer
in der Nähe des Produkts platzieren.
9. Die Schutzfunktion des Schukosteckers nicht umgehen. Ein polarisierter Stecker verfügt über zwei unter­
schiedlich breite Kontakte. Ein geerdeter Stecker verfügt über zwei Kontakte und einen Erdungsstift. Bei dieser
Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn der mitgelieferte Stecker nicht in die Steck­
dose passt, einen Elektriker mit dem Austauschen der veralteten Steckdose beauftragen.
10. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten wird, insbesondere im Bereich der Ste­
cker, Netzsteckdosen und an der Austrittsstelle vom Gerät.
11. NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte verwenden.
12. NUR in Verbindung mit einem vom Hersteller angegebenen oder mit dem Gerät verkauften Transportwagen,
Stativ, Träger oder Tisch verwenden. Wenn ein Transportwagen verwendet wird, beim Verschieben der Trans­
portwagen vorsichtig vorgehen, um Verletzungen durch Umkippen zu vermeiden.
13. Bei Gewitter oder wenn das Gerät lange Zeit nicht benutzt wird, das Netzkabel HERAUSZIEHEN.
14. ALLE Reparatur­ und Wartungsarbeiten von qualifiziertem Kundendienstpersonal durchführen lassen. Ein Kun­
dendienst ist erforderlich, wenn das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn das Netzka­
bel oder der Netzstecker beschädigt wurden, wenn Flüssigkeiten in das Gerät verschüttet wurden oder Fremd­
körper hineinfielen, wenn das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal funktioniert oder fal­
len gelassen wurde.
15. Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE mit Wasser gefüllten Gegenstände wie zum
Beispiel Vasen auf das Gerät STELLEN.
16. Der Netzstecker oder eine Gerätesteckverbindung muss leicht zu stecken sein.
17. Die verursachten Störgeräusche des Geräts betragen weniger als 70 dB(A).
1/15

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Shure SBC220

  • Seite 1 SBC220 -- 2-Bay Networked Charger WICHTIGE SICHERHEITSHINWEISE 1. Diese Hinweise LESEN. 2. Diese Hinweise AUFBEWAHREN. 3. Alle Warnungen BEACHTEN. 4. Alle Anweisungen BEFOLGEN. 5. Dieses Gerät NICHT in Wassernähe VERWENDEN. 6. NUR mit einem sauberen Tuch REINIGEN. 7. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten.
  • Seite 2 Nicht öffnen, zusammenpressen, modifizieren, auseinander bauen, über 60 °C (140 °F) erhitzen oder verbren­ nen. • Die Anweisungen des Herstellers befolgen • Nur Shure-Ladegerät zum Aufladen von wiederaufladbaren Shure-Akkus verwenden • ACHTUNG: Es besteht Explosionsgefahr, wenn die Batterie nicht richtig ersetzt wird. Nur mit dem gleichen bzw. einem gleichwertigen Typ ersetzen.
  • Seite 3: Allgemeine Beschreibung

    • P10R (älter) • P9RA (älter) Hinweis: Die Universal-Akkus P3RA und P9HW sind auch mit SBC220 kompatibel, aber zum Einschalten muss die Funktion „Auto aus“ für erfolgreiches Laden und erfolgreiche Überwachung deaktiviert sein. Die Universal­Ak­ kus UR5 sind nicht mit SBC220 kompatibel.
  • Seite 4: Im Lieferumfang Enthaltene Komponenten

    • Netzwerkfähig für Fernüberwachung Im Lieferumfang enthalten Im Lieferumfang enthaltene Komponenten • PS60-Netzteil (einige Modelle werden ohne Netzteil geliefert) Hinweis: Die Verfügbarkeit des Modells ist regionsabhängig. Einzelheiten sind beim örtlichen Shure­Vertriebs­ händler zu erfahren. Bedienelemente und Anschlüsse ① Power-LED • Weiß = Akkus werden geladen •...
  • Seite 5: Spannungsversorgung

    Shure Incorporated Blinkt gelb, um auf ein Problem beim Aufladen der Akkus zu verweisen. Fehler werden zudem in Wireless Work­ bench angezeigt. Siehe LED-Anzeigen für Einzelheiten. ⑥ Ladestations-Steckplätze Laden jede beliebige Kombination aus zwei unterstützten Akkus oder Sendern auf. ⑦ Ethernet-Anschluss An ein Netzwerk anschließen, um mit Wireless Workbench Akkus aus der Ferne zu überwachen und Einstellungen...
  • Seite 6: Hinzufügen Eines Ladegeräts

    Sender vor dem Laden ausgeschaltet (OFF) sind. Hinzufügen eines Ladegeräts Um Platz zu sparen und für Übersichtlichkeit zu sorgen, können sich bis zu vier SBC220­ und SBC240­Ladegerä­ te in beliebiger Kombination ein Netzteil und einen Ethernet-Anschluss teilen. 1. Den Stecker des Ladegeräts aus der Steckdose ziehen.
  • Seite 7: Wird Geladen

    Shure Incorporated Wird geladen Zum Laden die Akkus und Sender wie gezeigt in die Ladesteckplätze einsetzen, wobei das LCD den Lade-LEDs gegenüberliegt. Die LEDs leuchten auf, um den Batteriestatus anzuzeigen. 7/15...
  • Seite 8: Led-Anzeigen

    Akkus möglicherweise nicht vom Ladegerät erkannt. 2. Temperatur prüfen. Wenn die Akkutemperatur über 60 °C oder unter 0 °C liegt, blinkt die Fehler­LED. 3. Shure­Kundendienst kontaktieren. Der Akku hat sich möglicher­ weise vollständig und unwiederbringlich entladen oder weist in­ terne Probleme auf. Akku ersetzen.
  • Seite 9: Werkseinstellungen Wiederherstellen

    Shure Incorporated Farbe Zustand Power-LED rot Ladegerät befindet sich im Lagerungsmodus. Akkus werden auf La­ gerungsspannung geladen oder entladen. • Power-LED rot Akkus sind lagerungsbereit. • Ladestatus-LED gelb • Power-LED rot Batterien erreichen bald Lagerungsspannung. • Ladestatus-LED rot blinkend Power-LED weiß blinkend Ladegeräts-Firmware wird aktualisiert.
  • Seite 10: Verbinden Von Shure-Geräten Mit Wireless Workbench

    • Die Firewall­Einstellungen überprüfen, um sicherzustellen, dass Wireless Workbench auf das Netzwerk zugrei­ fen kann • Mehrere Ethernet-Switches verwenden, um das Netzwerk für größere Installationen zu erweitern Weitere Informationen finden sich im Menü Hilfe in Wireless Workbench oder unter http://www.shure.com/wwb (http://www.shure.com/wwb). Akkus mit Wireless Workbench überwachen Wireless Workbench liefert ausführliche Informationen über Akkus, die derzeit in das Ladegerät eingesetzt sind.
  • Seite 11 Shure Incorporated Auf die Registerkarte Inventar klicken, um das Ladegerät in Wireless Workbench anzeigen zu lassen. Der Anzei­ gebereich Ladegeräteeigenschaften führt verschiedene Akkustatistiken auf: Laden Zeigt den Ladezustand als Prozentsatz der Gesamtkapazität des Akkus an. Zeigt zudem die verbleibende Zeit bis zur vollständigen Aufladung an.
  • Seite 12: Netzwerkeinstellungen Des Ladegeräts

    MAC-Adresse anzeigen zu lassen und die Firmware-Version einzusehen. Anschließen an ein externes Steuersystem Das vernetzte Ladegerät SBC220 kann über Ethernet an externe Steuersysteme wie AMX oder Crestron ange­ schlossen werden. Eine umfassende Liste der Befehlszeichenfolgen findet sich unter pubs.shure.com/ (http:// pubs.shure.com/guide/SBC220).
  • Seite 13: Technische Daten

    SBC220-CN Korea SBC220-K Taiwan SBC220-TW Australien SBC220-AZ Indien SBC220-IN Global SBC220 (kein Netzteil) Technische Daten SBC220 Kompatible Akkus Bis zu 2 SB900/SB900A Kompatible Sender Bis zu 2 ULXD1, ULXD2, QLXD1, QLXD2, AD1 oder AD2 Ladestrom 0,75 A Maximum Ladedauer 1 Stunde = 50% aufgeladen; 3 Stunden = 100% aufgeladen...
  • Seite 14 Netzwerkadressierungs-Fähigkeit DHCP oder manuelle IP-Adresse Zulassungen Entspricht den Grundanforderungen aller anwendbaren Richtlinien der Europäischen Union. Zur CE-Kennzeichnung berechtigt. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Zentrale für Europa, Nahost und Afrika Abteilung: EMEA-Zulassung Jakob-Dieffenbacher-Str. 12...
  • Seite 15: Informationen Für Den Benutzer

    Kabeltypen. Bei Verwendung anderer Kabeltypen kann die elektromagnetische Ver­ träglichkeit beeinträchtigt werden. Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsge­ nehmigung für das Gerät zur Folge haben. Bitte nehmen Sie Rücksicht auf unsere Umwelt; elektrische Produkte und deren Verpackung sind in regionale Re­...
