Abus AZ4210 Installationsanleitung Seite 12

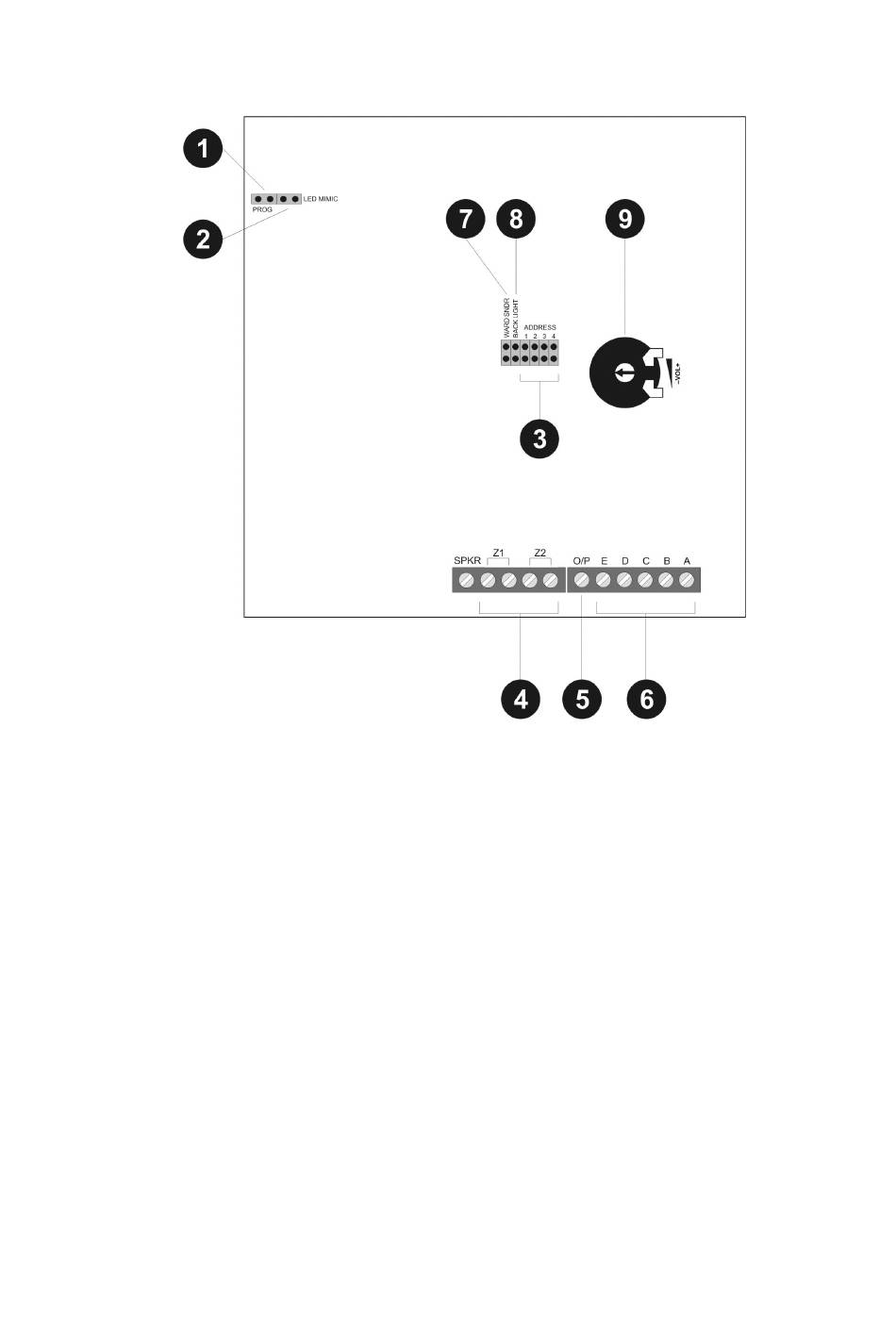

3. Composants et câblage
1.) PROG
A la sortie d'usine, les bornes PROG sont reliées par des jacks
enfichables.
Remarque:
Le voyant secteur s'allume en présence d'une tension de 12 V. Le
système affiche les anomalies importantes sous forme d'alarme sur
l'élément de commande.
2.) LED MIMIC
L'enfichage de ces jacks entraîne l'activation du voyant rouge de
l'élément de commande, à commutation de la sortie de l'élément de
commande. A la sortie d'usine, cette sortie est sur « Alarme multiple ».
De ce fait, le voyant s'allume en présence de deux alarmes. Retirer le
jack enfichable lorsque le voyant ne doit pas être utilisé.
3.) ADDRESS
Modifier l'adresse des éléments de commande et les faire passer à 1,
2, 3 ou 4 par enfichage des divers jacks. La non-utilisation du jack
entraîne la définition de l'adresse 5. Le nombre d'éléments de
