Montage
Stecken Sie die Dübel in die Befestigungslöcher.
Drehen Sie die Schrauben in die Bohrungen und ziehen
Sie diese fest.
Knipsen Sie die Platinen wieder lagerichtig in das Ge-
häuse. Achten Sie dabei darauf, dass die Montageplätze
der Platinen nicht vertauscht werden und die beiden
Hebel der Sabotagekontakte nach links zeigen. Die Mon-
tageplätze der Platinen sind mit Aufklebern beschriftet.
Legen Sie den Gehäusedeckel auf und befestigen Sie ihn
mit den Gehäuseschrauben (4×).
9 .5

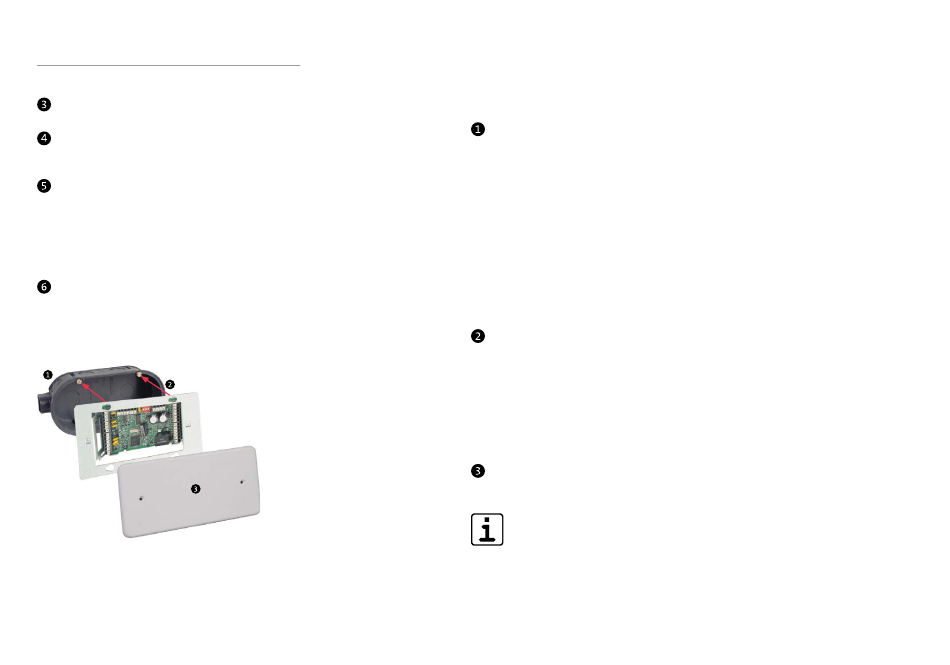

Montage des Unterputzgehäuses
Montage des Unterputzgehäuses
16
Vorgehensweise bei der Montage des Unterputzgehäuses
Doppel-Gerätedose für Putzmontage
Brechen Sie die benötigten Kabeleinführungen in der
Doppel-Gerätedose aus, führen Sie das Kabel ein und
putzen Sie die Doppel-Gerätedose ein.
Doppel-Gerätedose für Hohlwandmontage
Brechen Sie die benötigten Kabeleinführungen in der
Doppel-Gerätedose aus, führen Sie das Kabel ein und
fixieren Sie die Doppel-Gerätedose mit den Halteklam-
mern.
Drehen Sie die Befestigungsschrauben an der Doppel-
Gerätedose um ca. 5 mm heraus, sodass Sie die Befes-
tigungsschrauben durch die Bohrungen im Einbaurah-
men einführen können. Verschieben Sie den Einbaurah-
men, sodass die Befestigungsschrauben in den Langlö-
chern mit dem kleineren Durchmesser sind. Ziehen Sie
die Befestigungsschrauben an.
Legen Sie den Gehäusedeckel auf und befestigen Sie ihn
mit den Gehäuseschrauben (2×).
Im Gehäusedeckel befindet sich eine Schraube zum
Justieren des Sabotagekontaktes.
