Anschlüsse und Schnittstellen

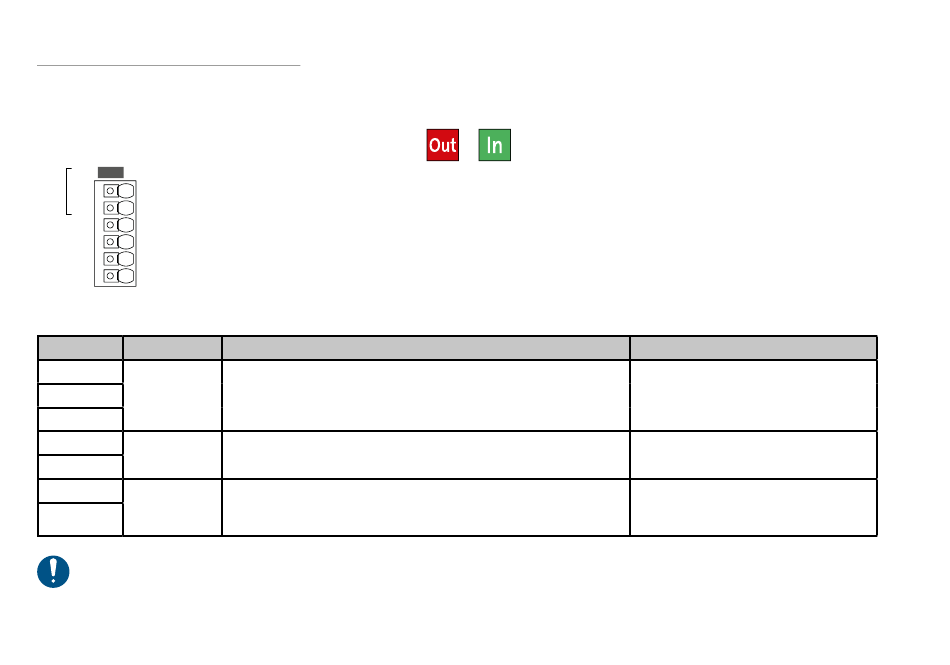

10 .4 Anschlussbelegung

10 .4 .1 Relaisausgang und Meldergruppen 1-2 (Bu1)

Ö
Bu1
Relais P
S
MG1
GND
MG2
GND
Anschlussbelegung Relaisausgang und Meldergruppe 1-2 (Bu1)
Klemme Art
Ö Ausgang
P
S
MG1 Eingang
GND
MG2 Eingang
GND
An die Meldergruppeneingänge keine Spannung anlegen!
18
Funktion
Frei parametrierbarer Relaisausgang
Frei parametrierbare Meldergruppe zum Anschluss von
passiven Glasbruchsensoren
Frei parametrierbare Meldergruppe zum Anschluss von
Magnet- oder Schließblechkontakten
Technische Daten
Potenzialfreier Wechsler,
belastbar bis 15 V maximal 1 A,
bis 30 V maximal 0,5 A
rücksetzbar
nicht rücksetzbar
