Baugruppen und Verkabelung

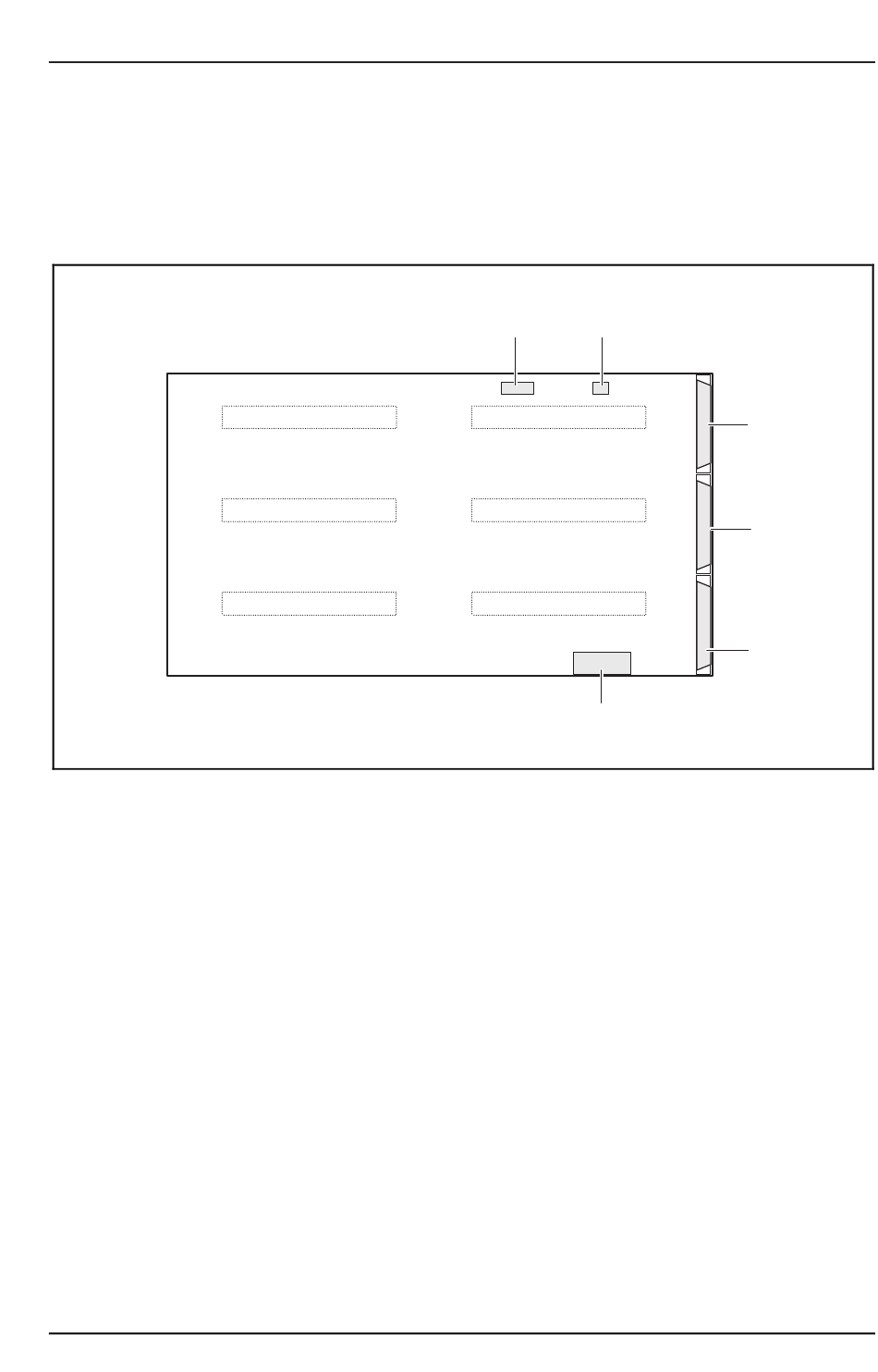

SCSI-Platter mit SAF-TE-Funktionalität
1 = Steckverbinder Systemanzeigen
2 = Steckverbinder Anzeigentestschalter
3 = SCSI-Segment 0
Über den SCSI-Platter werden die hot-replace-fähigen Festplatteneinschübe mit
dem SCSI-Controller verbunden. Je nach verwendetem SCSI-Controller (Standard
oder DAC) können die sechs Festplatten an drei, zwei oder einem SCSI-Kanal
betrieben werden.
Ein-Kanal-Betrieb
Die SCSI-Leitung wird an das SCSI-Segment 0 gesteckt.
Zwei-Kanal-Betrieb
Die SCSI-Leitungen werden an die SCSI-Segmente 0 und 2 gesteckt.
Drei-Kanal-Betrieb
Die SCSI-Leitungen werden an die SCSI-Segmente 0, 1 und 2 gesteckt.
A26361-K412-Z107-3-19
S C S I I D 1
S C S I I D 4
S C S I I D 2
2
1
S C S I I D 0
S C S I I D 3
S C S I I D 6
6
4 = SCSI-Segment 1
5 = SCSI-Segment 2
6 = Stromversorgungsanschluß
3
4
5
