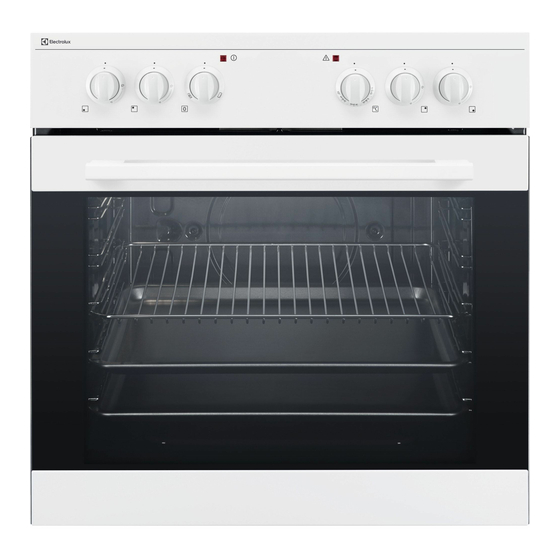

Electrolux GHL3046SW Benutzerinformation
  1. Anleitungen
  2. Marken
  3. Electrolux Anleitungen
  4. Herde
  5. GHL3046SW
  6. Benutzerinformation
Electrolux GHL3046SW Benutzerinformation

Electrolux GHL3046SW Benutzerinformation

Vorschau ausblenden Andere Handbücher für GHL3046SW:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
GHL3046SW
GHL3046WE
GHL346SW
GHL346WE
DE
Herd
Benutzerinformation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Electrolux GHL3046SW

Inhaltszusammenfassung für Electrolux GHL3046SW

  • Seite 1 GHL3046SW GHL3046WE GHL346SW GHL346WE Herd Benutzerinformation...

  • Seite 2: Inhaltsverzeichnis

    14. ENERGIEEFFIZIENZ..................29 15. GARANTIE..................... 30 WIR DENKEN AN SIE Vielen Dank, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, hinter dem jahrzehntelange professionelle Erfahrung und Innovation stehen. Bei der Entwicklung dieses grossartigen und eleganten Geräts haben wir an Sie gedacht.

  • Seite 3: Sicherheitsinformationen

    DEUTSCH SICHERHEITSINFORMATIONEN Lesen Sie die mitgelieferte Gebrauchsanleitung sorgfältig vor Montage und Inbetriebnahme des Geräts. Bei Verletzungen oder Schäden infolge nicht ordnungsgemässer Montage oder Verwendung des Geräts übernimmt der Hersteller keine Haftung. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort zum späteren Nachschlagen auf. 1.1 Sicherheit von Kindern und schutzbedürftigen Personen WARNUNG!
  • Seite 4 Dieses Gerät eignet sich für den Einsatz in einer Höhe • bis zu 2000 m über dem Meer. Dieses Gerät darf nicht auf Schiffen, Booten oder • anderen Wasserfahrzeugen genutzt werden. Bauen Sie dieses Gerät nicht hinter einer Dekortür •...
  • Seite 5 DEUTSCH Verwenden Sie zum Anfassen des Zubehörs und der • Töpfe wärmeisolierende Handschuhe. Trennen Sie das Gerät vor Wartungsarbeiten von der • Stromversorgung. Vergewissern Sie sich, dass das Gerät ausgeschaltet • ist, bevor Sie die Lampe austauschen, um einen Stromschlag zu vermeiden. Wenn das Netzkabel beschädigt ist, muss es vom •...

  • Seite 6: Sicherheitshinweise

    Unfallgefahr durch die Verwendung ungeeigneter Schutzvorrichtungen für Kochfelder. 2. SICHERHEITSHINWEISE 2.2 Elektrischer Anschluss Dieses Gerät ist für folgende Märkte geeignet: CH WARNUNG! Brand- und 2.1 Installation Stromschlaggefahr. WARNUNG! • Alle elektrischen Anschlüsse sind von Das Gerät darf nur von einer einem geprüften Elektriker...

  • Seite 7: Gasanschluss

    DEUTSCH oder in ihre Nähe gelangt, die Bestimmungen hinsichtlich der insbesondere wenn die Tür heiss ist. Belüftung ein. • Alle Teile, die gegen direktes 2.4 Bedienungshinweise Berühren schützen, sowie die isolierten Teile müssen so befestigt WARNUNG! werden, dass sie nicht ohne Es besteht Verletzungs- und Werkzeug entfernt werden können.

  • Seite 8: Reinigung Und Pflege

    • Platzieren Sie keine entflammbaren Böden kann zu Kratzern führen. Produkte oder Gegenstände, die mit Heben Sie das Kochgeschirr stets an, entflammbaren Produkten benetzt wenn Sie es auf der Kochfläche sind, im Gerät, auf dem Gerät oder in umsetzen möchten.

  • Seite 9: Innenbeleuchtung

    DEUTSCH Wenden Sie sich an den autorisierten • Trennen Sie das Gerät von der Kundendienst. Spannungsversorgung, bevor Sie die • Im Gerät verbleibende Fett- und Lampe austauschen. Essensreste können einen Brand • Verwenden Sie dazu eine Lampe mit verursachen. der gleichen Leistung. •...

  • Seite 10: Gerätebeschreibung

    3. GERÄTEBESCHREIBUNG 3.1 Allgemeine Übersicht Bedienfeld Kochfeld-Einstellknöpfe Backofen-Einstellknopf Betriebsanzeige Warnleuchte Gaszufuhr-Einstellknopf Lüftungsöffnungen für das Kühlgebläse Heizelement Lampe Bodenplatte des Garraums Klappe Einhängegitter, herausnehmbar Einschubebenen 3.2 Kochfeldanordnung Normalbrenner Normalbrenner Hilfsbrenner Normalbrenner 3.3 Zubehörteile • Aluminiumbackblech Für Kuchen und Plätzchen. • Gitterrost Für Kochgeschirr, Kuchen in Form,...

  • Seite 11: Vorheizen

    DEUTSCH 4.1 Bodenplatte des Garraums Reinigen Sie das Gerät und Zubehör vor der ersten Inbetriebnahme. Bei einem neuen Gerät ist die Setzen Sie das Zubehör und die Bodenplatte des Garraums auf den herausnehmbaren Einhängegitter wieder Zubehörteilen montiert. Legen Sie die in ihrer ursprünglichen Position ein.

  • Seite 12: Einstellknöpfe

    A. Brennerdeckel WARNUNG! B. Brennerkrone Halten Sie den Knopf nicht C. Zündkerze länger als 15 Sekunden D. Thermoelement gedrückt. Sollte der Brenner nach 15 Sekunden nicht 5.2 Einstellknöpfe zünden, lassen Sie den Knopf los, und drehen Sie Funktionsbeschreibungen ihn in die Aus-Position.

  • Seite 13: Kochen Mit "Durotherm"- Kochgeschirr

    DEUTSCH WARNUNG! Bevor Sie das Kochgeschirr vom Brenner nehmen, drehen Sie die Flamme herunter oder drehen Sie sie ganz ab. 5.5 Kochen mit „Durotherm“- Kochgeschirr Das doppelwandige Durotherm- Kochgeschirr ist mit einem abnehmbaren Warmhalte-Untersatz ausgerüstet. 3. Drücken Sie innen auf den Entfernen Sie den Untersatz, bevor Sie Hauptgashahn, und drehen Sie ihn, das Kochgeschirr auf den Topfhalter...

  • Seite 14: Kochfeld - Reinigung Und Pflege

    6.2 Durchmesser des VORSICHT! Kochgeschirrs Stellen Sie zur Reduzierung des Gasverbrauchs und im WARNUNG! Interesse einer grösseren Verwenden Sie nur Stabilität die Töpfe mittig auf Kochgeschirr mit einem die Brenner. Durchmesser, der der Grösse der Brenner VORSICHT! entspricht. Heisse Flüssigkeiten, die während des Kochens...

  • Seite 15: Regelmässige Wartung

    DEUTSCH 7.4 Topfträger wieder ordnungsgemäss eingesetzt haben. Die Topfträger sind nicht 4. Damit der Brenner korrekt spülmaschinenfest. Sie funktioniert, stellen Sie sicher, dass müssen von Hand gereinigt die Arme der Topfträger mit der Mitte werden. des Brenners. 1. Entfernen Sie die Topfträger, um die Reinigung des Kochfelds zu erleichtern.

  • Seite 16: Gaszufuhr-Einstellknopf

    8.3 Gaszufuhr-Einstellknopf Bei einem Stromausfall kann der Backofen-Brenner auch ohne den Elektrozünder gezündet werden. Sym‐ Funktion 1. Öffnen Sie die Backofentür. 2. Halten Sie die Flamme an die Der Backofenbrenner ist aus‐ Zündöffnung im Boden des geschaltet. Garraums. 150 °...

  • Seite 17: Verwenden Des Zubehörs

    DEUTSCH 8.6 Nach dem Zünden des • Vor dem Grillen sollte das Grillgut stets gut trocken getupft werden, Gasbrenners damit es beim Grillen nicht spritzt. Pinseln Sie mageres Fleisch und 1. Lassen Sie den Gas-Einstellknopf Fisch mit etwas Öl oder los.

  • Seite 18: Backofen - Hinweise Und Tipps

    Gitterrost und Kuchenblech zusammen: Kleine Kerbe oben für mehr Schieben Sie das Kuchenblech zwischen Sicherheit. Diese Kerben die Führungsstäbe der Einhängegitter dienen auch als und den Gitterrost zwischen die Kippsicherung. Der hohe Führungsstäbe darüber. Rand um den Rost verhindert das Abrutschen von Kochgeschirr.
  • Seite 19 DEUTSCH 10.4 Garzeiten 10.5 Kochen mit dem Gasbackofen Die Garzeiten hängen von der Art des Garguts, seiner Konsistenz und der Die angegebenen Zeiten Menge ab. enthalten nicht die Beobachten Sie den Garfortschritt. Vorheizdauer. Finden Sie heraus, welche Den leeren Backofen immer Geräteeinstellungen (Garstufe, 10 Minuten vorheizen.
  • Seite 20 Speise Temperatur (°C) Dauer (Min.) Einschub‐ ebene Biskuitroulade 200–210 10–25 Gugelhupf 165–175 55–70 Apfelkuchen (Rührteig) 170–180 50–60 Rum-, Orangen- oder Rüebli‐ 165–175 50–60 schnitten Marmorkuchen 170–180 80–90 Tirolerkuchen 170–180 60–70 Kokoskuchen 170–180 60–70 Süsser Zucchettikuchen 180–190 55–65 Baumnusskuchen 170–180 55–65...
  • Seite 21 DEUTSCH Kleines Gebäck – Brandteig, Mürbeteig, Baiser Speise Temperatur (°C) Dauer (Min.) Einschub‐ ebene Kleingebäck 150–170 35–45 Mürbeteigböden für Torten 160–170 40–50 Mürbeteigtörtchen 160–170 30–40 Vogelnesttorte 160–170 30–40 Mandelgipfeli 160–170 30–40 Torten und Gebäck Speise Temperatur (°C) Dauer (Min.) Einschub‐ ebene Streuselteig, Filoteig mit frischen 170–180...
  • Seite 22 Hefegebäck – Kuchen, Brote und Pizzen Speise Temperatur (°C) Dauer (Min.) Einschub‐ ebene Savarin 170–180 50–60 Bienenstich (tiefes Kuchenblech) 170–180 35–45 Gugelhupf 170–180 50–60 190–200 50–60 Hefezopf Schweizer Brötchen 190–200 30–40 Brot je nach Grösse 190–200 50–60 Brötchen 190–200 25–35...

  • Seite 23: Einkochen

    DEUTSCH Speise Temperatur Dauer (Min.) Einschub‐ (°C) ebene Herzoginnenkartoffeln 200–210 40–50 Schweizer Spezialitäten Speise Temperatur Dauer (Min.) Einschub‐ (°C) ebene Prättigauer Pitte (Graubünden) 180–190 45–50 Birnbrot (Ostschweizerisch) 190–200 50–60 Aargauer Rüeblitorte 170–180 45–55 Glarner Pastete 190–200 40–50 Gewürzbrot 180–190 25–35 Pikantes aus aller Welt Speise Temperatur...

  • Seite 24: Backofen - Reinigung Und Pflege

    • Stellen Sie nicht mehr als sechs 1 • Sobald die Flüssigkeit in den ersten Liter fassende Einweckgläser auf das Gläsern zu perlen beginnt (dies Kuchenblech. dauert bei 1-Liter-Gläsern ca. 35–60 • Füllen Sie alle Gläser gleich hoch und Minuten), Backofen ausschalten.

  • Seite 25: Reinigen Der Türdichtung

    DEUTSCH 11.4 Entfernen der • Reinigen Sie die Metalloberflächen mit einem speziellen Einhängegitter Reinigungsmittel. • Reinigen Sie den Geräteinnenraum Entfernen Sie zur Reinigung des Ofens nach jedem Gebrauch. die Einhängegitter. Fettansammlungen und Speisereste 1. Ziehen Sie das Einhängegitter vorne könnten einen Brand verursachen. von der Seitenwand weg.

  • Seite 26: Aus- Und Einhängen Der Tür

    3. Schliessen Sie die Tür bis zu einem Winkel von ca. 45°. 2. Ziehen Sie das Heizelement vorsichtig nach unten. 45° 3. Reinigen Sie die Backofendecke mit 4. Fassen Sie die Tür mit beiden einem weichen Tuch, warmem Händen seitlich an und ziehen Sie Wasser und etwas Spülmittel und...

  • Seite 27: Hintere Lampe

    DEUTSCH 1. Schalten Sie das Gerät aus. WARNUNG! 2. Entfernen Sie die Sicherungen aus Stromschlaggefahr! Schalten dem Sicherungskasten oder schalten Sie die Sicherung aus, bevor Sie den Schutzschalter aus. Sie die Lampe austauschen. Die Lampe und die Hintere Lampe Glasabdeckung können heiss sein.
  • Seite 28 Störung Mögliche Ursache Abhilfe Die Brenner funktionieren Kein Gas. Prüfen Sie den Gasan‐ nicht. schluss. Das Gerät verursacht Ge‐ Einige Metallteile des Ge‐ räusche. räts dehnen sich aus und ziehen sich wieder zusam‐ men, wenn sie sich erwär‐ men bzw. wieder abküh‐...

  • Seite 29: Technische Daten

    DEUTSCH 13. TECHNISCHE DATEN 13.1 Technische Daten GESAMTLEIS‐ Elektrisch: 1.75 kW TUNG: Netzanschluss: 220 - 240 V ~ 50/60 Hz GESAMTLEIS‐ Gas – Original: G20 (2H) 20 mbar = 9.7 kW TUNG: Gas – Ersatz: G30 (3+) 28-30 mbar = 705 g/Std. G31 (3+) 37 mbar = 693 g/Std.

  • Seite 30: Garantie

    GARANTIE Kundendienst Servicestellen Industriestrasse 10 Le Trési 6 Via Violino 11 5506 Mägenwil 1028 Préverenges 6928 Manno Morgenstrasse 131 3018 Bern Zürcherstrasse 204E 9014 St. Gallen Seetalstrasse 11 6020 Emmenbrücke Schlossstrasse 1 4133 Pratteln Comercialstrasse 19 7000 Chur Ersatzteilverkauf Industriestrasse 10, Material, Arbeits- und Reisezeit.
  • Seite 31 DEUTSCH...
  • Seite 32 www.electrolux.com/shop...
