Profoto BatPac Bedienungsanweisung
  1. Anleitungen
  2. Marken
  3. Profoto Anleitungen
  4. Kamera- und Fotozubehör
  5. BatPac
  6. Bedienungsanweisung

Profoto BatPac Bedienungsanweisung

Vorschau ausblenden
Inhaltsverzeichnis

Quicklinks

BatPac
Bedienungsanweisung
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Profoto BatPac

Inhaltszusammenfassung für Profoto BatPac

  • Seite 1 BatPac Bedienungsanweisung...
  • Seite 2 www.profoto.com...
  • Seite 3 Prüfungsverfahren unterzogen. Wir stellen sicher, dass jedes einzelne Produkt die spezifischen Anforderungen an Leistung, Qualität und Sicherheit erfüllt. Aus diesem Grund werden Profoto Geräte in vielen Mietstudios weltweit eingesetzt: z.B. in Paris. London, Mailand, NewYork, Tokio oder Kapstadt.

  • Seite 4: Sicherheitsanweisungen

    Sie diese! • Stellen Sie sicher, dass diese Bedienungsanweisung stets dem Gerät beiliegt! • Die Produkte von Profoto sind zur professionellen Nutzung bestimmt - um Gefahren abzuwenden, halten Sie bitte das BatPac von Kindern fern! • Das Gerät darf nicht in feuchter oder nasser Umgebung aufgestellt werden.

  • Seite 5: Inhaltsverzeichnis

    Akkuschalter .....................10 Übertemperaturanzeige ................10 Fehlerstromschutzschalter .................10 BatPac Tasche ...................11 Bedienungshinweise ....................12 Kurzanleitung ....................12 Verwendung des BatPac mit Profoto D1-Blitzgeräten .........12 Laden des Akkus ..................12 Auswechseln des Akkus ................12 Auswechseln von Sicherungen ..............13 Produktkompatibilität ....................14 Akkuleistung mit Blitzgeräten von Profoto ...............15 Profoto D1 ....................15...
  • Seite 6 www.profoto.com...

  • Seite 7: Beschreibung Des Systems

    Das BatPac ist eine Kombination aus Inverter und Akkugerät, das in einer speziellen Tasche untergebracht ist. Das BatPac ist in zwei Ausführungen - mit Steckdosen für 120V - oder für 230V erhältlich. Die maximale Leistung beider Ausführungen beträgt 600 W.

  • Seite 8: Bezeichnung

    Bezeichnung BatPac 230V-Anschluss Zubehörtasche Übertemperaturanzeige Betriebsanzeige Steckdosen Ladezustandsanzeige Akkuschalter Hauptschalter Ladeanschluss BatPac 120V-Anschluss www.profoto.com...
  • Seite 9 Deckel 15. Seitentaschen (2 Stck.) 10. Visitenkartenhalter 16. Verstellbarer Schultertragegurt 11. Tragegriff 17. Sicherung 12. Rucksacktragegurte 18. Sicherungshalter 13. Fronttasche 19. Geschlossener Bleiakku 14. Akku-/Sicherungsfach www.profoto.com...

  • Seite 10: Funktion

    Laden Sie den Akku nur mit Hilfe eines standardmäßigen Profoto Charger 2 A auf. Vermeiden Sie eine vollständige Entladung des Akkus, um eine möglichst hohe Lebensdauer des Akkus zu erreichen. Vor der Lagerung sollte der Akku voll aufgeladen sein. Das BatPac kann problemlos kontinuierlich mit dem Profoto Battery Charger 2A geladen werden (auch bei Nichtgebrauch).

  • Seite 11: Batpac Tasche

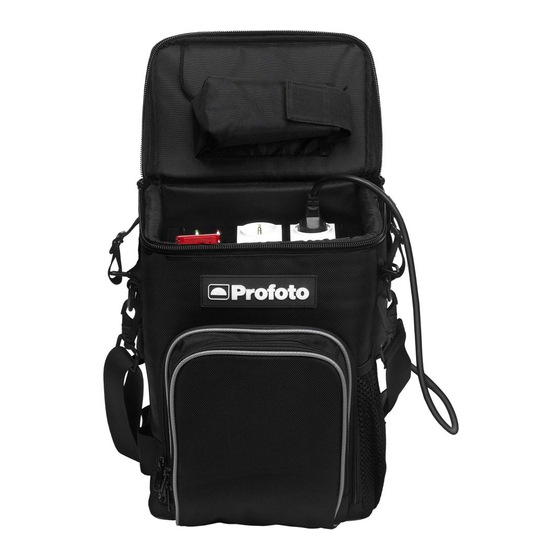

    BatPac Tasche Die BatPac-Tasche ist ein integrativer Bestandteil des BatPac‘s. Verwenden oder transportieren Sie das BatPac niemals ohne Tasche! Die Tasche verfügt über eine Reihe von praktischen Eigenschaften. Insbesondere ist das BatPack mit Rucksacktragegurten [12] ausgestattet, mit denen dieser wie ein Rucksack getragen werden kann. Werden die Gurte nicht verwendet, können sie bequem in einer integrierten Tasche verstaut werden.

  • Seite 12: Bedienungshinweise

    Schalten Sie den Blitzgenerator/das Gerät an und schon kann es losgehen! Verwendung des BatPac‘s mit Profoto D1-Blitzgeräten Der Profoto D1 ist voll kompatibel mit dem BatPac. Bis zu 2 D1-Geräte können an 1 BatPac angeschlossen werden. Eine neue D1-Firmware (1.2), die im Juni 2010 erscheint, beinhaltet einen “Akkumodus (Bat mode)”, der es ermöglicht, bis zu 4 D1-Geräte an einen BatPac anzuschließen.

  • Seite 13: Auswechseln Des Akkus

    Der Akku wird zugänglich, indem man das Akku/Sicherungsfach [14] an der BatPac- Tasche öffnet. Führen Sie den Austausch des Akkus nur dann selbst durch, wenn Sie genau wissen, wie vorzugehen ist - wenden Sie sich ansonsten an die nächste Profoto- Servicestelle! Verwenden Sie nur geschlossene Bleiakkus, die von Profoto empfohlen oder geliefert werden.

  • Seite 14: Produktkompatibilität

    Außerdem kann das BatPac zur Stromversorgung von Geräten wie etwa Kameralade- geräten, Computern, Windmaschinen, Dauerlichtquellen usw. mit einer Stromaufnahme von max. 600W verwendet werden. Zum Beispiel ist es mit einem voll geladenen BatPac möglich, 45 Minuten lang eine 100W Halogenleuchte oder ca. 30 Minuten lang eine gängige Windmaschine (150W) zu betreiben.

  • Seite 15: Akkuleistung Mit Blitzgeräten Von Profoto

    Blitzzahl, unabhängig davon, ob Sie 1x D1 1000, 2x D1 500 mit voller Leistung oder 2x D1 1000 mit ½ Leistung usw. verwenden (bei abgeschaltetem Einstelllicht). Die Verwendung des Einstelllichts schränkt die Leistung des BatPac‘s erheblich ein! Die unten aufgeführten Blitzzahlen sind als Richtlinie zu betrachten.

  • Seite 16: Profoto Compact

    Profoto ComPact (Einstelllicht aus) 1200Ws (2x ComPact 600 oder 1x ComPact 1200): max. 250 Blitze 600Ws (1x ComPact 600 oder 2x ComPact 300): max. 500 Blitze 300Ws (1x ComPact 300): max. 1000 Blitze 150Ws: max. 2000 Blitze 75Ws: max. 4000 Blitze...

  • Seite 17: Ladezeiten Mit Blitzgeräten Von Profoto

    Richtwerte zu verstehen. BatPac mit Profoto D1 Die Aufladezeit eines Profoto D1 im "Standardmodus" ist etwa 1,4 mal so lang wie die eines netzbetriebenen D1. Wird mehr als ein D1 im "Standardmodus" an den BatPac angeschlossen, verlängert sich Aufladezeit entsprechend.

  • Seite 18: Batpac Mit Profoto Compact-Blitzen

    Die Profoto ComPact-Serie verfügt nicht über einen "Akkumodus", deshalb ist die Aufladezeit durch die eingebaute Leistungsbegrenzung des BatPac‘s begrenzt. Die angegebenen Werte sind nur gültig, wenn nur ein ComPact an das BatPac angeschlossen wird. Für jeden weiteren Compact, der an das BatPac angeschlossen wird, verdoppeln sich die Werte ungefähr (max.

  • Seite 19: Fehlerbehebung

    Gerät/e ab. Übertemperaturanzeige • Warten Sie etwa 5-10 Minuten und schalten [5] leuchtet. Sie nur das BatPac ein (trennen Sie die Strom verbrauchende Einheit). • Verringern Sie die Belastung und sorgen Sie für bessere Belüftung. • Sollte sich dieser Fehler häufig wiederholen, könnte ein Problem mit dem eingebauten...

  • Seite 20: Garantie

    Hersteller entstehen. Wenden Sie sich bei allen technischen Problemen an eine autorisierte Profoto-Servicestelle. Zubehör BatPac Tasche Profoto Battery Charger 2A Geschlossener Bleiakku (12V, 17Ah) Für nähere Informationen zum Zubehör für das BatPac wenden Sie sich bitte an Ihren Verkäufer oder Vertrieb vor Ort. www.profoto.com...

  • Seite 21: Technische Daten

    11,2 kg, einschl. Tasche und Akku Wiederaufladen (vom leeren Akku) 8 Stunden mit Profoto Battery Charger 2A Fehlerstromschutzschalter Sicherungen ATO® Sicherungen, flink (2x30A) Alle Daten müssen als Nenndaten verstanden werden. Profoto behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. www.profoto.com...

  • Seite 22: Eg-Konformitätserklärung

    Tragbarer DC/AC-Inverter einschließlich Akku und Tasche Typ: Profoto BatPac 120V Profoto BatPac 230V Profoto erklärt, dass dieses Produkt mit den grundlegenden Anforderungen der Niederspannungsrichtlinie 2006/95/EG und EMK-Richtlinie 2004/108/EC übereinstimmt. Folgende harmonisierte Normen wurden angewandt: IEC 60950-1:2005 EN 60950-1:2006 + A11:2009...
  • Seite 23 www.profoto.com...
  • Seite 24 Profoto AB P.O. Box 2023 SE-128 21 Skarpnäck SCHWEDEN Telefon +46 8 447 53 00 info@profoto.com www.profoto.com...
