- Seite 1 Pro-7 Bedienungsanleitung Profoto, Stockholm, Schweden.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Profoto’s Generatoren und Blitzköpfe sind Bestandteile eines kompletten professionellen Beleuchtungssystems. Lesen Sie die Bedienungsanleitung genau bevor sie die Ausrüstung verwenden. Die Blitzröhren und Einstellampen werden im Betrieb sehr warm und können daher bei unsachgemäßer Hand- habung Verbrennungen verursachen. Achtung! Lösen Sie immer den Lampenkabel vom Gene- rator bevor Sie eine Blitzröhre oder Einstellampe aus-... -
Seite 3: Inhaltsverzeichnis
Zubehör ....... . .6-7 Pro-7 head ....... .8 Pro-7b head . -
Seite 4: Einleitung
Danke! Vielen Dank für das Vertrauen, das Sie uns durch die Investition in ein Profoto Pro-7 System entgegenbringen. In mehr als drei Jahrzehnten haben wird das perfekte Licht gesucht. Unserer Überzeugung nach können wir dem anspruchsvollsten Photographen ein noch besseres Werkzeug geben - dies ist für uns Ansporn und Herausforderung. - Seite 5 Profotos Gründer Eckhard Heine und Conny Dufgran, Auf der Photokina 1968 „Die Werkzeuge eines Photographen sind ein natürli- cher Teil des kreativen Prozesses; diese müssen wie der Pinsel des Malers, der Meißel des Bildhauers und das Instrument des Musikers in Form und Design logisch sein, sie müssen gut in der Hand liegen und ästhetisch ansprechen.“...
- Seite 6 Pro-7 Pro-7a 1200 Pro-7a 2400 Netzkabel ProGas Pro-7 head Pro-7b head Softlight Softlight ProGlobe ProFresnel Schirm Reflektor Silber Reflektor Weiß mit clips Reflektor ProGlobe Adapter Waben Glas mit Anschluß- Platte diffussor ring Abschirmklappen für ProFresnel ProBig ProZoom ProFocus ProBox Irisblende Wärmeabsor-...
- Seite 7 Pro-7s 2400 Pro-7s 1200 Pro-7b 1200 Pro-7 Flash Extension Cable Close-up Pro-7 ring Reflektor Pro-7 twin Softlight Reflektor Zoom Reflektor 7" Waben Reflektor Magnum Reflektor Engstrahl Reflektor Abschirmklappen 7" Waben 10º Wabe Pro Tube Filterhalter 40x40 cm Filter- und Pro-7 System Zubehörhalter...
-
Seite 8: Pro-7 Head
Pro-7 head Dieser Kopf kann an allen Pro-7 Generatoren verwendet werden (inkl. Pro-7b), er ist bis max. 3000Ws belastbar. Das Einstellicht wird mit dem schwarzen Drehschalter (1) auf der Rückseite des Biltzkopfes ein- und ausgeschaltet. Der Ventilator wird durch Ther- mostat reguliert oder kann mit dem blauen Schalter (2) auf Dauerbe- trieb umgeschaltet werden. -
Seite 9: Pro-7B Head
Einstellampe 250 Watt, 120 Volt, E 11 Mini-Can Sockel (Standard) 10 20 07 Einstellampe 500 Watt, 120 Volt, E 11 Mini-Can Sockel 10 20 14 Einstellampe 100Watt, 120 Volt, E 11 Mini-Can Sockel (Pro-7b head) 10 07 09 Griff für Pro-7 head, Pro-7b head und Pro-7 twin... -
Seite 10: Pro-7 Twin
600 Ws aus jeder Röhre abgegeben, was zur Folge hat, daß die Leuchtzeiten kürzer werden, als bei Verwendung eines Pro-7 head. Die Leuchtzeit bei 1200 Ws beträgt im Fal- le des Pro-7 head 1/2200, beim Pro-7 twin nur 1/3200. - Seite 11 Anschluß des Blitzkopfes an den Generator, selbst wenn dieser eingeschaltet ist. Ein Bajonett am Lampenstecker sorgt für die optimale Befestigung. Flexarm Der Flexarm paßt am Pro-7 head, Pro-7b head und Pro-7 twin. An ihm kann man zum Beispiel Filter und Abschirmklappen befesti- gen. Griff Der Griff paßt für Pro-7 head, Pro-7b head und Pro-7 twin.
-
Seite 12: Pro-7 Ring
Lichtquelle in engen Räumen. Viele Modephoto- graphen verwenden den Ringblitz, um schnell neue Blick- winkel zu suchen und festzuhalten. Der Pro-7 ring gibt ein sehr prägnantes, gerichtetes Licht , er kann aber auch mit einem Softlight Reflektor kombiniert werden, um die Licht- quelle zu vergrößern und dadurch weicheres Licht mit weni-... - Seite 13 Pro-7 Generatoren...
-

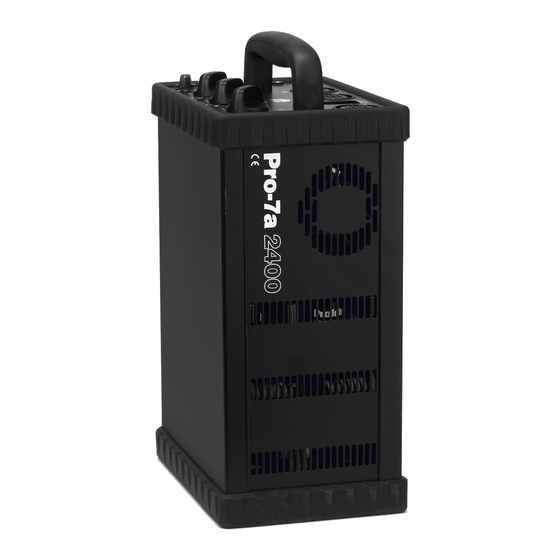

Seite 14: Pro-7A 1200/2400
Pro-7a 1200/2400 Generator Inhaltsverzeichnis Nomenklatur Pro-7a Generator ....15 Kurzanleitung ....... 16 Netzanschluß... -
Seite 15: Nomenklatur Pro-7A Generator
Nomenklatur Pro-7a Generator 1. Netzanschluß 10. Ein/Aus Schalter für Photozelle 2. Blitzanschluß A, B1 und B2 11. Ladelampe für manuelle Syncauslösung 3. Netzspannungsindikator 12. Ein/Aus Schalter für Tonsignal 4. Ein/Aus Schalter 13. Ein/Aus Schalter für Aufladung 5. Regler für Blitzanschluß A schnell/langsam 6. -
Seite 16: Kurzanleitung
Pro-7a 1200/2400 Generator Kurzanleitung Schließen Sie den Generator mit dem beigefügten Netzkabel (1) an das Stromnetz an. Die grüne Lampe (3) zeigt, daß der Anschluß korrekt und die Netzsicherung in Ordnung ist. •Schließen Sie die gewünschte Anzahl Blitzköpfe an die Ausgänge A, B1 und B2 (2) an. •... -
Seite 17: Blitzanschluß
Blitzanschluß Ein, zwei oder drei Blitzköpfe können an die Ausgänge A, B1 und B2 (2) angeschlossen werden. Achten Sie darauf, daß sich beim Anschluß die weißen Punkte auf den Lampensteck- ern und Generator gegenüberstehen. Sichern sie die Stecker [16] durch Drehen der Feststellringe im Uhrzeigersinn. Energieverteilung Die Energie des Generators kann über insg. -
Seite 18: Energieregulierung
Die Alternative 1/2 proportional wird zum Beispiel in Situationen gewählt, in denen die Pro- 7/1200 und Pro-7/2400 zusammen verwendet werden. Um eine Proportionalität zwischen den Einstellichtern der beiden Generatoren zu erhalten, muß das Einstellicht der Pro-7/1200 dann auf 1/2 gestellt werden, da die Blitzenergie halb so stark ist wie die der Pro-7/2400 ist. -
Seite 19: Synchronisation
[13] [14] Synchronanschlüsse Die zwei Synchroneingänge (9) lassen zu, daß Kamera und Belichtungsmesser gleichzeitig angeschlossen sein können. Das 5 Meter lange Synchronkabel kann ohne Begrenzung ver- längert werden. Eine etwaige Synchronisation von Generator zu Generator erfolgt mittels speziellem Kabel. Blitzbetrieb Die Ladung beginnt sobald der Schalter (4) gedrückt wird. -
Seite 20: Photozelle
[10] Photozelle Die eingebaute Photozelle (8) ist sowohl für Blitzlicht, als auch für IR-Signale vieler IR-Sender emp- findlich. Die Photozelle wird durch Drücken des Knopfes SLAVE (10) aktiviert. Bracketing Wenn Belichtungsreihen gewünscht werden, kann dies ohne Änderung der Blende (u. somit der Schärfentiefe) manuell erfolgen: •... -
Seite 21: Schutzfunktionen
[11] [14] • Der Generator lädt nun für eine Unterbelichtung, was durch kürzeres Blinken der weißen Bere- itschaftsanzeige angezeigt wird. (Die Lampe leuchtet kürzer als sie erloschen ist.) • Machen Sie das dritte Bild. • Der Generator lädt nun für eine „normale“ Belichtung, …. usw Stellen Sie vor jeder neuen Messung des Lichtes den Regler auf den Pfeil bei –4/6. -
Seite 22: Licht- Und Tonsignale
Fall ist das Bild unterbelichtet. R-Test Profoto’s R-Test gibt Ihnen die Garantie, das alle unsere Produkte die sehr hohen Anforder- ungen, die professionelle Photographen an ihre Werkzeuge stellen, erfüllen. Der R-Test ist ein Funktionstest, bei dem 720 Blitze mit voller Energie innerhalb einer Stunde ausgelöst werden, dieses entspricht 20 Filmen á... -
Seite 23: Farbtemperatur
Leuchtzeiten Die Leuchtzeiten können reguliert werden, indem man die Energie mit den Reglern A und/oder B reduziert. Die kürzeste Leuchtzeit mit dem Pro-7 head an einem Pro-7a/1200 beträgt 1/12000 Sek. (t 0,5) bei geringster Leistung. Achtung! Eine Reduzierung der Energie mit dem Regler MASTER (6) beeinflußt nicht die Leuchtzeit. -
Seite 24: Technische Daten
0,14 - 2,1 Sek. 100 V/50 Hz 0,17 - 1,4 Sek. 0,19 - 2,7 Sek. Achtung! Bei Verwendung des Pro-7 twin an zwei Generatoren lassen sich die Blitzfolgezeiten in etwa halbieren. Stromverbrauch (Turbo) 200 - 240 V, 50/60 Hz 10 A (Sicherung) je Generator... - Seite 25 Pro-7s 1200/2400 Generator Inhaltsverzeichnis Pro-7s Nomenklatur Pro-7s Generator ....26 Kurzanleitung ....... 27 Netzanschluß...
-
Seite 26: Nomenklatur Pro-7S Generator
Nomenklatur Pro-7s generator 1. Netzanschluß 8. Ein/Aus Schalter für Photozelle 2. Blitzanschluß 9. Ladelampe für manuelle Syncauslösung 3. Netzspannungsindikator 10. Ein/Aus Schalter für Tonsignal 4. Ein/Aus Schalter 11. Ein/Aus Schalter für Aufladung 5. Energieregler schnell/langsam 6. Photozelle 12. Ein/Aus Schalter für das Einstellicht 7. -
Seite 27: Kurzanleitung
Pro-7s 1200/2400 Generator Kurzanleitung • Schließen Sie den Generator mit dem beigefügten Netzkabel (1) an das Stromnetz an. Die grüne Lampe (3) zeigt, daß der Anschluß korrekt ist und die Netzsicherung in Ordnung ist. • Schließen Sie die Blitzköpfe an die Ausgänge (2) an. •... -
Seite 28: Blitzanschluß
* Die Alternative 1/2 proportional wird zum Beispiel in Situationen gewählt, in denen die Pro-7/1200 und Pro-7/2400 zusammen verwendet werden. Um eine Proportionalität zwischen den Einstellichtern der beiden Generatoren zu erhalten, muß das Einstellicht der Pro-7/1200 auf 1/2 gestellt werden, da die Blitzenergie halb so stark wie die der Pro-7/2400 ist. -
Seite 29: Synchronisation
[12] [11] Synchronanschlüsse Die zwei Synchroneingänge (9) lassen zu, daß Kamera und Belichtungsmesser gleichzeitig angeschlossen sein können. Das 5 Meter lange Synchronkabel kann ohne Begrenzung ver- längert werden. Eine etwaige Synchronisation von Generator zu Generator erfolgt mittels speziellem Kabel. Blitzbetrieb Die Ladung beginnt sobald der Schalter (4) gedrückt wurde. -
Seite 30: Photozelle
Photozelle Die eingebaute Photozelle (6) ist für sowohl Blitzlicht als auch für IR-Signale vieler IR-Sender empfindlich. Die Photozelle wird durch das Drücken des Knopfes SLAVE (8) aktiviert. Licht- und Tonsignale Die grüne Lampe (3) unter dem Griff leuchtet, wenn der Generator korrekt am Stromnetz angeschlossen ist. -
Seite 31: R-Test
Leuchtzeiten Die Leuchtzeiten können durch die Reduzierung der Energie verkürzt werden. Die kürzesten Leuchtzeit mit einem Pro-7 head am Pro-7s/1200 bei 1/32 Energie beträgt 1/8000 Sek. (sie- he Technische Daten auf Seite 32). Blitzköpfe Folgende Blitzköpfe sind für den Pro-7s 1200/2400 lieferbar: Pro-7 head [90.07.09]... -
Seite 32: Technische Daten
0,14 - 2,1 Sek. 100 V/50 Hz 0,17 - 1,4 Sek. 0,19 - 2,7 Sek. Achtung! Bei Verwendung des Pro-7 twin an zwei Generatoren lassen sich die Blitzfolgezeiten in etwa halbieren. Stromverbrauch (Turbo) 200 - 240 V, 50/60 Hz 10 A (Sicherung) je Generator... - Seite 33 Pro-7b Generator Inhaltsverzeichnis Nomenklatur .......34 Kurzanleitung .......35 Akku und Akkuladung .
-
Seite 34: Nomenklatur
Nomenklatur Pro-7b 1. Blitzanschluß A und B 9. Ein/Aus Schalter für Tonsignal 2. SYM/ASYM Schalter 10. Ein/Aus Schalter für Aufladung 3. Ladeindikator schnell/langsam 4. Anschluss für das Ladegerät 11. Ein/Aus Schalter für das Einstellicht 5. Photozelle 12. Ein/Aus Schalter 6. Synchronanschlüsse 13. -
Seite 35: Kurzanleitung
Pro-7b Generator Kurzanleitung •Schließen Sie die Blitzköpfe an den Ausgängen A und/oder B an. • Aktivieren Sie den Generator durch Drücken des Knopfes ON (12). Die weiße Bereitschaftsanzeige (8) leuchtet auf wenn der Generator geladen ist. • Der Generator kann im ausgeschalteten Zustand mit Hilfe eines Synchronsignals von der Kamera aktiviert werden. -
Seite 36: Akkuwechsel
Kassette wird durch das Auseinanderdrücken der Handgriffe gesichert. Bei Tausch des Akkus, muß dieser in einer Kassette montiert werden, was am Besten von der Servicewerkstatt durchgeführt wird. Wenn kein Profoto-Akku verfügbar ist, muß ein Akku Typ Hitachi HV 12-12 verwendet werden. Blitzanschluß... -
Seite 37: Einstellicht
Das maximale Einstellicht ist 100 Watt, auch wenn ein Profoto Blitzkopf mit einer 250 Watt oder 500W Halogenlampe verwendet wird. Pro-7 head oder ältere Blitzköpfe wie die PB- oder PF - Blitzköpfe können verwendet werden, doch wird das Einstellicht, unabhängig vom nominellen Wert, automatisch auf 100 Watt gesenkt. -
Seite 38: Blitzbetrieb
Blitzbetrieb Der Generator ist eingeschaltet, sobald der Druckknopf ON (12) gedrückt wurde. Die Blitzfol- ge hängt davon ab, welche Ladezeit gewählt wurde. Wenn der Knopf FAST (10) heraussteht, lädt der Generator langsam, was die Akkukapazität erhöht. Durch das Drücken des Knopfes FAST erhalten Sie die normale Blitzfolge, die meis- tens verwendet wird. -
Seite 39: Schutzfunktionen
0 bis +40°C geladen werden. R-Test Profoto’s R-Test gibt Ihnen die Garantie, das alle unsere Produkte die sehr hohen Anforderungen, die professionelle Photographen an ihre Werkzeuge stellen, erfüllen. Der R-Test ist ein Funktionstest, bei dem 720 Blitze mit voller Energie innerhalb einer Stunde aus- gelöst werden, dieses entspricht 20 Filmen á... -
Seite 40: Farbtemperatur
Die kürzeste Leuchtzeit mit einem Pro-7 head beträgt 1/3000 Sek. (siehe Technische Daten). Blitzköpfe Pro-7 head, Pro-7 twin, Pro-7 ring, Pro stick oder der spezial angepaßte Blitzkopf Pro-7b head können verwendet werden. Mit dem Pro-7 twin und zwei Pro-7b Generatoren lassen sich 2400 Ws erreichen. -
Seite 41: Technische Daten
Blitzfolgezeiten FAST 0,09 - 2,8 Sek. normal 0,25 - 5,6 Sek. Achtung! Mit dem Pro-7 twin und zwei Pro-7b Generatoren können ca. doppelt so schnelle Blitzfolgen erreicht werden. Einstellicht max. 100 Watt Größe und Gewicht Breite x Tiefe x Höhe 24 x 17 x 23 cm Gewicht (inkl. - Seite 42 Profoto AB, P .O. Box 2023, SE-128 21 Skarpnäck, Sweden Tel +46 (0)8-447 53 00, Fax +46 (0)8-447 53 20 www.profoto.com profoto@profoto.se Artikelnummer, prestandaangivelser och komponenter kan variera på olika marknader. Vänligen vand dig till din lokale återförsäljare för information.
