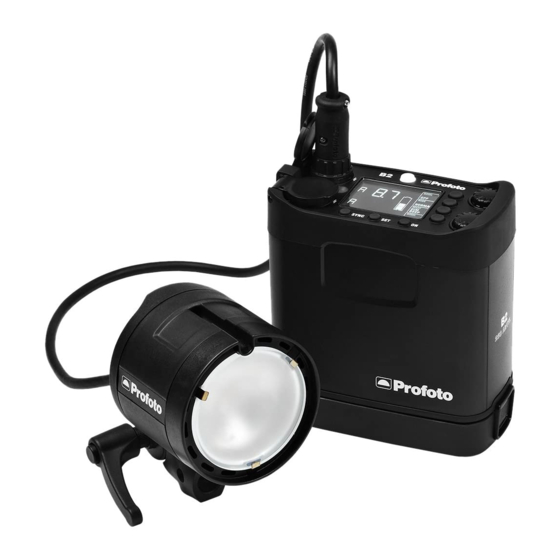

Profoto B2 250 AirTTL Bedienungsanweisung
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Profoto B2 250 AirTTL
Inhaltszusammenfassung für Profoto B2 250 AirTTL

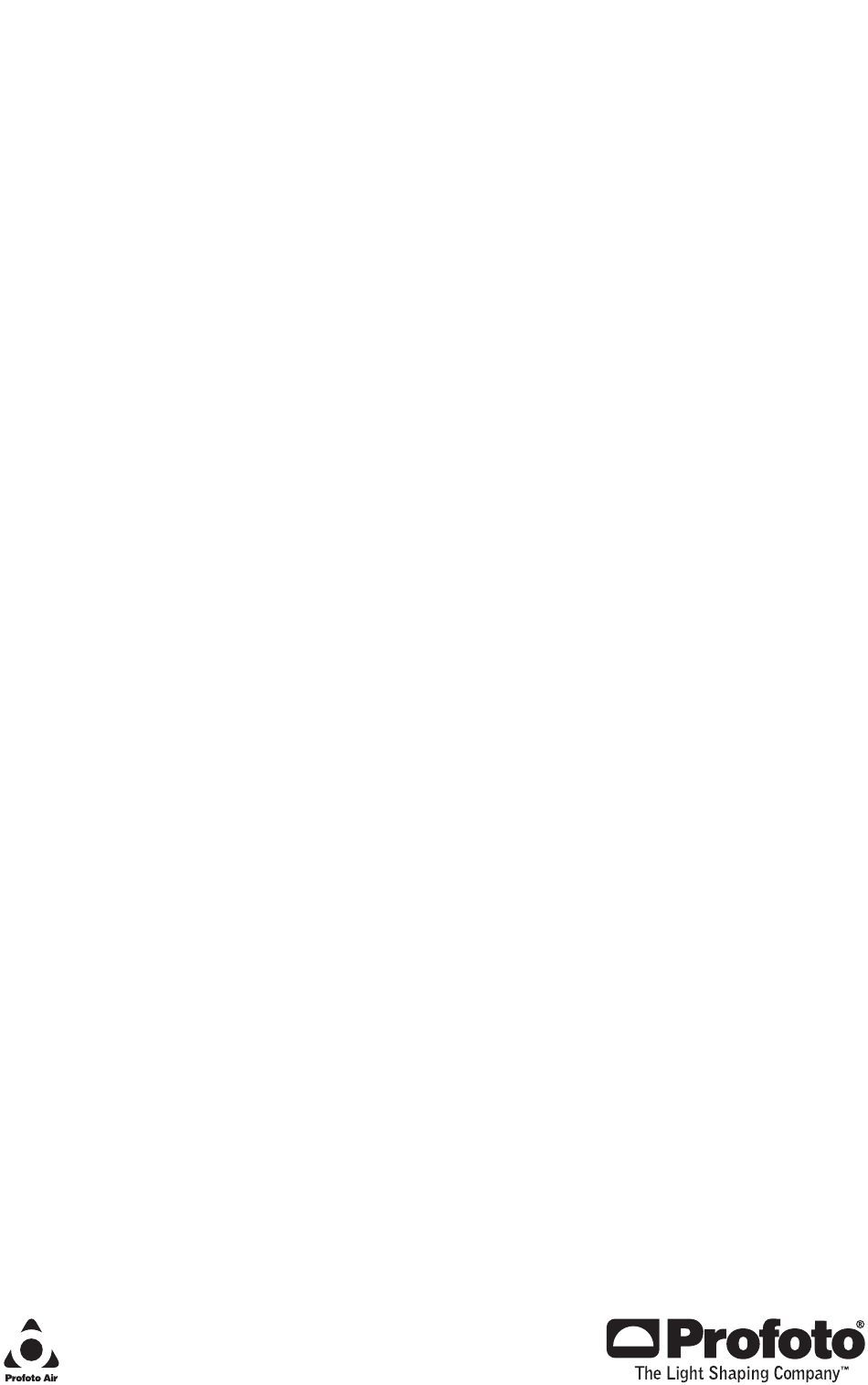

- Seite 1 Profoto B2 250 AirTTL Bedienungsanweisung...
- Seite 2 www.profoto.com...
- Seite 3 Prüfungsprogramm. Sollte ein Produkt die ausgewiesene Leistung nicht erbringen, wird es nicht ausgeliefert. Deswegen sind wir sind wir davon überzeugt, dass Ihr neues Profoto-Produkt Sie jahrelang begleiten und in Ihrer professionellen Weiterentwicklung unterstützen wird. Der Erhalt des Produkts bildet jedoch nur den Auftakt Ihrer Reise.
-
Seite 4: Allgemeine Sicherheitsanweisungen
Verwenden Sie dieses Gerät nicht, bevor Sie das Bedienungshandbuch und die beiliegenden Sicherheitshinweise gelesen haben. Stellen Sie sicher, dass die Profoto Sicherheitshinweise immer dem Gerät beiliegen! Die Produkte von Profoto sind für die professionelle Nutzung bestimmt! Generator, Blitzköpfe und Zubehörteile dürfen nur für Innenaufnahmen verwendet werden. -
Seite 5: Inhaltsverzeichnis
Blitzkopf EIN-/AUSSCHALTEN ..............14 Fehlbelichtungs-Warnung ................14 Schnell-Auslösung ..................15 Bedienung ......................15 Akku-Ladestatus und Laden ..............15 Akku-Einbau ....................15 Stativmontage ...................16 Anbringen von Profoto Lichtformern ............16 Anschluss der Blitzköpfe ................17 Anschluss einer Lampenkabel-Verlängerung ..........18 Austausch von Schutzglas, Blitzröhre, Einstelllicht-LED ......18 Sonstiges ........................19 HSS ......................19 TTL ......................19 Temperatur-Limit-Anzeige .................19... - Seite 6 www.profoto.com...
-
Seite 7: Nomenklatur
11. Taste READY 4. Test-Taste 12. EINSTELLLICHT-Taste 2 5. LCD-Anzeige 13. Einstellrad Leistung Blitzkopf-Anschluss 1 6. Taste SYNC 14. Einstellrad Leistung 7. EINSTELL-Taste Blitzkopf-Anschluss 2 8. Ein-/Aus-Taste 15. Synchro-Buchse (3,5 mm) 18. Akku-Ladebuchse: 16. USB-Port 19. Akku-KONTROLL-Taste 17. Akku 20. Akku-Entriegelungstaste www.profoto.com... - Seite 8 (TTL) 27. Einstellung des Einstelllichts 1 23. Air-Gruppe für Blitzkopf-Anschluss 2 28. Moduseinstellung 24. Lichtleistungseinstellung (nur 29. Einstellung des Bereitschaftssignals sichtbar, wenn ein Blitzkopf 30. Einstellung des Einstelllichts 2 angeschlossen ist) 31. Temperatur-Limit-Anzeige 32. Blitzkopfstecker 33. Schutzglas 34. Schirmhalter www.profoto.com...
- Seite 9 35. Stativbefestigungsschraube 37. Klemmschraube 36. Neiger mit Feststeller 38. Stativadapter 39. Profoto Akku Ladegerät 2,8A www.profoto.com...
- Seite 10 40. Profoto Auto-Ladegerät 1,8A (optional) 41. B2AirTTL Lampen-Verlängerungskabel 3m (optional) www.profoto.com...
-
Seite 11: Betrieb
Tiefschlafmodus über, der erst endet, wenn die Batterie leer ist oder einer der Blitzköpfe durch erneutes Betätigen der Fernsteuerung (durch Drücken von „HEAD“ auf der Fernsteuerung) reaktiviert wird, bzw. indem eine beliebige MODEL-Taste [9] oder [12] auf dem B2 eine Sekunde lang gedrückt wird. www.profoto.com... -
Seite 12: Lichtleistung Im Manuellen Modus Einstellen (Leistungsniveau)
Die aktuelle Synchronisation wird im Feld SYNC/AIR [25] im Display angezeigt. Kabellose Synchronisation: • AIR: Der eingebaute Profoto Air-Transceiver wird aktiviert. Der B2 lässt sich von allen optionalen Profoto Air-Transceivern auslösen und/oder steuern. • SLAVE: Das integrierte IR Fotozelle [3] wird aktiviert. Der Blitz wird als Slave synchronisiert, wenn ein weiterer Blitz ausgelöst oder ein IR-Signal entdeckt wird. -
Seite 13: Einstelllicht
Air Remote TTL* Air Remote** Air Sync** Air USB*** *Optionale, an der Kamera angebrachte Transceiver. Schauen Sie bei www.profoto.com nach der aktuellen Kamera- Kompatibilitätsliste. **Optionale, an der Kamera angebrachte Transceiver *** Dongle/USB Air-Sender zur Verwendung der Profoto Air Software Betrieb im SLAVE - Mode Bei der Anzeige von ‘SLAVE’... -
Seite 14: Freeze/Normal-Modus
Lichtleistung nicht erreicht werden kann, denn die Aufnahme kann immer noch brauchbar sein, wenn genau der richtige Moment getroffen wird. Es ist zu beachten, dass ein akustischer Alarmton nur dann aktiviert wird, wenn das Bereitschaftssignal auf ‘BEEP’ oder ‘DIM BEEP’ eingestellt ist. www.profoto.com... -
Seite 15: Schnell-Auslösung
Profoto Auto-Ladegerät 1,8A. Das Profoto Schnell-Ladegerät 4,5A darf nicht verwendet werden, da es den Akku schädigen würde. Wenn der Akku lange Zeit nicht verwendet wurde, sollte das Profoto Standard-Ladegerät genutzt werden - nicht das Auto-Ladegerät. 1. Das Akkuladegerät an den Akku-Ladeanschluss [18] am Akku anschließen. -
Seite 16: Stativmontage
Licht zu verwandeln. Lichtformer mit Verschlussklammer. Der Softbox Speedring und praktisch alle Reflektoren sind mit dem einzigartigen Klemm- Mechanismus von Profoto ausgestattet. Hierdurch lassen sie sich leicht auf die Blitzköpfe montieren. 1. Entriegeln Sie die Schnellverschlussklammer am Speedring bzw. Reflektor. -
Seite 17: Anschluss Der Blitzköpfe
Anschluss der Blitzköpfe Achtung! Vor dem Einsatz stets die Schutzabdeckungen vom Blitzkopf abnehmen. Mit dem speziellen Lampenanschluss können Profoto Blitzköpfe auch bei eingeschaltetem Generator auf sichere Weise angeschlossen und getrennt werden. 1. Die Schutzabdeckung der Blitzkopfbuchse abnehmen und die beiden weißen Quadrate am Blitzkopfstecker (männlich) auf eine Linie mit dem weißen Punkt am... -
Seite 18: Anschluss Einer Lampenkabel-Verlängerung
Um die Stecker des Verlängerungskabels zu schützen, sollte der Stecker an die Kabelbuchse angeschlossen werden. Austausch von Schutzglas, Blitzröhre, Einstelllicht-LED Wenden Sie sich zum Austausch von Schutzglas, Blitzröhre oder Einstelllicht-LED an Ihren Händler vor Ort oder an Ihren Vertrieb. www.profoto.com... -
Seite 19: Sonstiges
Sie ein persönliches Konto erstellen und sich anmelden, haben Sie Zugriff auf alle neuen Upgrades. Profoto B2 unterstützt TTL, wenn sie mit eine der optionalen Air Remote TTL verwendet wird (derzeit verfügbar für Canon und Nikon). Mit einer im Blitzschuh angebrachten TTL- Remote können Sie der Kamera die vollautomatische Steuerung der Blitzbelichtung ohne... -
Seite 20: Prüfen Der Firmware
Es empfiehlt sich, nach Firmware-Upgrades zu schauen, bevor Sie Ihre neue B2 anwenden. Sie haben Zugriff auf die aktuellsten kostenlosen Upgrades, wenn Sie ein persönliches Konto bei profoto.com/myprofoto erstellen. Mit einem persönlichen Konto können Sie Ihr Produkt registrieren und sicher sein, dass Sie benachrichtigt werden, wenn neue Firmware-Aktualisierungen herausgegeben werden. -
Seite 21: Technische Daten
32 2/10 Magnum-Reflektor Akku Modell: Austauschbarer Li-Ionen-Akku 4S1P Typ: PCA1322-0000 Batteriespannung Nennspannung: 14,4 V Ladespannung : 16,8 V Batterieleistung / -kapazität 21,6 Wh /1,5 Ah Arbeitstemperaturbereich des Laden: 0 °C bis +45 °C Akkus Entladen: -10 °C bis +50 °C www.profoto.com... - Seite 22 B2 über eine der optionalen Air Remote- Fernsteuerungen in den Tiefschlafmodus versetzt wird). Kabellose Synchronisation Ja, über sämtliche Profoto Air Kamera-Sender oder über IR (Slave) Alle Werte sind als Nennwerte zu verstehen. Profoto behält sich das Recht vor, ohne vorherige Ankündigung Änderungen vorzunehmen. www.profoto.com...
-
Seite 23: Regulatorische Informationen
Regionale Einschränkungen können vorkommen. Zu beachten: Machen Sie sich mit den nationalen Bestimmungen der Region, in der das Profoto Air Sync- oder das Profoto Air Remote Transceiver betrieben werden soll, vertraut und stellen Sie sicher, dass diese eingehalten werden. - Seite 24 Artikel 2, Satz 1, Punkt 19 2.4 GHz Wide Band Schwachstrom Datenkommunikation 上記のとおり、電波法第 38条の 24第 1項の規定に基づく認証を行ったも のであることを証する。 Hiermit wird bestätigt, dass die oben genannte Typenzertifikation in Übereinstimmung mit den Bestimmungen der Artikel 38-24, Paragraf 1 des Funkgesetzes erfolgt ist. R 202WW08109201 www.profoto.com...
- Seite 25 Profoto AB P.O. Box 1264 SE-172 65 Sundbyberg, SWEDEN Landsvägen 57, Sundbyberg Telefon +46 8 447 53 00 info@profoto.com www.profoto.com...
