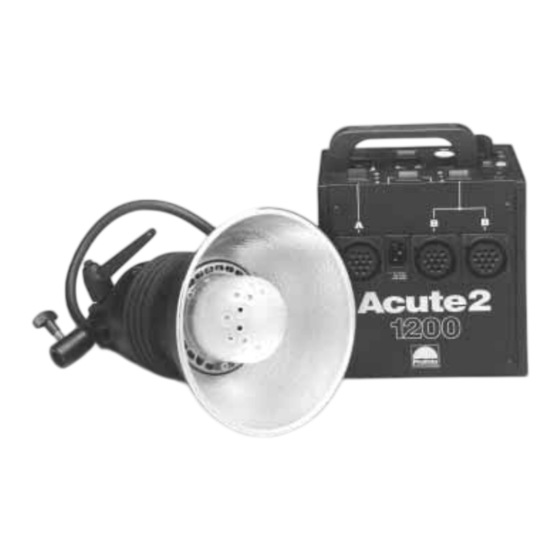

Profoto Acute2 Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Profoto Acute2
Inhaltszusammenfassung für Profoto Acute2
- Seite 1 Acute2 Bedienungsanleitung Profoto, Stockholm, Schweden.
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Profoto’s Generatoren und Blitzköpfe sind Bestandteile eines kompletten professionellen Beleuchtungssystems. Lesen Sie die Bedienungsanleitung genau bevor sie die Ausrüstung verwenden. Die Blitzröhren und Einstellampen werden im Betrieb sehr warm und können daher bei unsachgemäßer Handhabung Verbrennungen verursachen. Achtung! Lösen Sie immer den Lampenkabel vom Generator bevor Sie eine Blitzröhre oder Einstellampe austauschen. -
Seite 3: Inhaltsverzeichnis
Acute2 head ....... . 11 Acute2 twin ....... . . 12 Acute2 ring . -
Seite 4: Einleitung
Danke! Vielen Dank für das Vertrauen, das Sie uns durch die Investition in ein Profoto Acute2 System entgegenbringen. Seit mehr als drei Jahrzehnten haben wird das perfekte Licht gesucht. Unser Antrieb ist die Überzeugung, daß wir selbst den anspruchvollsten Photogra- phen ein noch besseres Werkzeug anbieten können. - Seite 5 Profoto’s Gründer Eckhard Heine und Conny Dufgran, Auf der photokina 1968 „Die Werkzeuge eines Photographen dürfen bei der Arbeit niemals hinderlich sein. Sie sollten als natürlicher Teil des kreativen Prozesses erfahren werden. Wie der Pinsel des Malers, der Meißel des Bildhauers und das Instrument des Musikers, müssen Form und Design...
-
Seite 6: Acute2 Systemübersicht
Acute 2 Acute2 1200 Acute2 2400 Acute2 Flash Extension Cable Acute2 head Acute2 twin Softlight Softlight ProGlobe Disc Reflector Silver Reflector white w/clips Reflector ProGlobe Adapter Honeycomb Glass w/Chimera Plate Grid 5 and 7 foot Reflector ProZoom ProFocus ProBox ProFresnel... - Seite 7 Blitzköpfe können in vielen verschiedenen Cassette Varianten kombiniert werden. Der gemeinsame Snoot 5°, 10° & Nenner ist der Durchmesser des Blitzkopfes, er 20° Grid ist die Basis in Profoto’s Produktprogramm. Die gepunkteten Linien zeigen die Kombinations- möglichkeiten, die Profoto Ihnen bietet.
-
Seite 8: Acute2 Head/Aufbau
Acute2 head 1. UV-reduzierte Blitzröhre 2. Schirmhalterung 3. Neiger mit Feststellgriff 4. Stativadapter 16mm (5/8“) 5. Acute2 Schutzglas, matt (wahlweise klar), UV-vergütet 6. Halogen Einstellampe, 250W (wahlweise 500W), Mini- can E11 Sockel 7. Halteklammern 8. Zoom Reflektor... -
Seite 9: Acute2 Twin/Aufbau
Acute2 twin 1. UV-reduzierte Blitzröhren 2. Schirmhalterung 3. Neiger mit Feststellgriff 4. Stativadapter 16mm (5/8“) 5. PB/twin Schutzglas, matt (wahlweise klar), UV- vergütet 6. Halogen Einstellampe, 500W, Mini-can E11 Sockel 7. Halteklammern 8. Magnum Reflektor... -
Seite 10: Die Blitzköpfe
Sobald sich der Blitzkopf ausre- ichend abgekühlt hat, wird das Einstellicht wieder aktiviert. An den Acute2 Generatoren lassen sich die früheren Acute heads und Acute heads basic problemlos betreiben. Allerdings sollte der Dimmer an diesen Köpfen dann auf maximaler Leistung ste- hen und das Einstellicht über den Acute2 Generator geregelt... -
Seite 11: Acute2 Head
Eine 250W E11 Mini-can Halogenlampe wird mitgeliefert. Auf Wunsch sind die Köpfe auch mit 500W Einstellicht lieferbar, in diesem Fall muß jedoch auch das Acute2 Schut- zglas gegen ein tieferes „PB“-Schutzglas (wie Acute2 twin) getauscht werden. Bei Betrieb an 220-240V/50Hz können alle drei Köpfe mit maximal 500W Einstellicht betrieben... -
Seite 12: Acute2 Twin
Generators 600 Ws aus jeder Röhre abgegeben, was zur Folge hat, daß die Leuchtzeiten kürzer werden, als bei Verwendung eines Acute2 head. Die Leuchtzeit bei 1200 Ws beträgt im Falle des Acute2 head 1/560, beim Acute2 twin nur 1/1000 Sek. -
Seite 13: Acute2 Ring
Acute2 ring Der Acute2 ring Ringblitz paßt zu allen Acute Generatoren und ist eine universelle Lichtquelle. Mit seinem Innendurchmesser von 100 mm läßt er Platz für viele professionelle Kameraobjektive. Der Kamerahalter ist verstellbar (vor und zurück/oben und unten), daher kann er mit den meisten Kameras kombiniert werden. -
Seite 14: Nomenklatur
Nomenclature 1. Hauptschalter zeige 2. Regler f. Einstellicht Anschluß A 10. Schalter f. Photozelle 3. Regler f. Einstellicht Anschlüsse B 11. Photo- u. IR-Zelle 4. Schalter f. Einstellicht Max/Dim/Off 12. Blitzleistungsschalter f. Anschluß A 5. Bereitschaftsanzeige u. Testtaste 13. Schalter symmetrische/asymmetrische Leistungsverteilung 6. -
Seite 15: Kurzanleitung
17. Anschluß f. Blitzkopf (A) 18. Netzanschluß 19. Anschluß f. Blitzkopf (Gruppe B) 20. Anschluß f. Blitzkopf (Gruppe B) Kurzanleitung - Überprüfen Sie, ob die Netzspannung mit den Einstellungen am Generator und den verwendeten Einstellampen übereinstimmt - Schließen Sie die Blitzköpfe an - Schließen Sie das Netzkabel an - Wählen Sie die Ladezeit - Aktivieren Sie den Generator über den Hauptschalter... - Seite 16 Achtung! Verwenden Sie bitte niemals einfache Haushalts-Ver- längerungskabel zum Betrieb der Generatoren. Diese Kabel könnten überhitzen. Ihr zuständiger Profoto Vertrieb nennt Ihnen das optimale Zubehör. Anschluß der Blitzköpfe Ein, zwei oder drei Blitzköpfe können an den mit A (17), B (19) und B (20) gekennzeichneten Anschlüssen betrieben werden.
-
Seite 17: Energieverteilung
Nachfolgend finden Sie eine detaillierte Beschreibung, wie die Blitzleistung bei Verwendung eines, zweier oder dreier Acute2 heads oder der Verwendung des Acute2 twin verteilt werden kann. Es empfiehlt sich, anfangs den Regler für die Gesamtleistung (15) und die Blitzleistungsschalter A und B auf maximale Leistung sowie den Schalter für... - Seite 18 Energy distribution Ein Blitzkopf 1. Den Blitzkopf mit dem Anschluß A verbinden. 2. Die Leistung um eine Blendenstufe reduzieren, indem der Schalter für symmetrische/asymmetrische Leistungsverteilung auf Position A< ->B gestellt wird. 3. Weitere Leistungsreduzierung um eine oder zwei Blenden- stufen durch Betätigung des Schalters A. 4.
- Seite 19 4. Durch Verwendung des Reglers für die Gesamtleistung kann die Blitzintensität beider Blitzköpfe zusätzlich um max. zwei Blendenstufen reduziert werden. Drei Blitzköpfe Symmetrische Leistungsverteilung 1. Jeden Blitzkopf mit einem Anschluß verbinden. 2. Den Schalter für symmetrische/asymmetrische Leistungsverteilung auf Position A + B stellen. Die Leistung für beide Gruppen wird jetzt gleichmäßig auf die drei Köpfe verteilt.
-
Seite 20: Leistungsverteilung Mit Acute2 Twin
Generatoren kann die Blitzintensität zusätzlich um max. zwei Blendenstufen reduziert werden. Selbstverständlich können beide Generatoren auch mit unter- schiedlicher Leistung betrieben werden. Allerdings ergeben sich für die beiden Blitzröhen im Acute2 twin dann unter- schiedliche Leucht- und Blitzfolgezeiten, was die Arbeit kom- pliziert. -
Seite 21: Energiekontrolle
Leistungskontrolle Mit dem Regler für die Gesamtleistung (15) kann die gesamte Energie, unabhängig der Leistungsverteilung, in Viertelstufen über zwei Blenden reduziert werden. Leuchtzeit, Blitzfolgezeit und Farbtemperatur werden bei Betätigung dieses Reglers beeinflußt. Zum Abbau der vorab eingestellten Energie muß nach der Leistungsreduzierung einmal mit der Testtaste (5) abgeblitzt werden. - Seite 22 Leistungsverteilung (13) auf A< ->B. (15) Leuchtzeiten Die kürzeste Leuchtzeit ergibt sich bei Verwendung eines Acute2 twin Blitzkopfes an den beiden B Anschlüssen, Regler für die Gesamtleistung (15) auf „MAX“, Schalter für symmetrische/ asymmetrische Leistungsverteilung (13) auf A< ->B und Schalter B (14) auf Position .
- Seite 23 Blitzfrequenz verwendet, stoppt zum Schutz gegen Überlastung die Nachladung. Dies wird durch eine rote LED im Fenster der Photozelle (11) angezeigt. Ein Thermostat schützt den Acute2 head gegen Überhitzung. Dieser Schutz wird automatisch deaktiviert, sobald die Temperatur auf einen unkritischen Wert abfällt.
-
Seite 24: Notstromaggregate
Die meisten hochwertigen Notstromaggregate mit einer Aus- gangsleistung von 2000W und mehr lassen sich zum Betrieb eines Acute2 Generators verwenden. Ein Notstromaggregat mit 3000W und mehr erlaubt den Anschluß von zwei Acute2 Generatoren. Bei Einsatz eines 230V-Notstromaggregates ist es zwingend notwendig, zwischen Aggregat und Acute2 Generator ein Pro- Gas2 Schutzgerät zu verwenden. - Seite 25 Garantie Auf alle Profoto Produkte gibt es eine Garantie von 2 Jahren (ab Datum des Kaufbelegs). Ausnahmen sind Blitzröhren, Ein- stellampen und Schutzgläser. Zuverlässigkeits- Test – Der Profoto „R-Test“ (R = Reliability) Der Profoto „R-Test“ garantiert Ihnen, daß alle Produkte die unser Werk verlassen, den hohen Ansprüchen genügen, die...
-
Seite 26: Fehlerbehebung
- Keine optische aber akustische - Bereitschaftslampe defekt Bereitschaftsanzeige - Photozelle reagiert nicht - Photozelle aktivieren Technische Daten Recycling time, sec Blitzfolgezeiten Netzspannung Acute2 1200 Acute2 2400 240V/50Hz 0,09-1,6 Sek. 0,18-3,2 Sek. 100V/50Hz 0,12-2,7 Sek. 0,24-5,1 Sek. 117V/60Hz 0,09-1,5 Sek. - Seite 27 Technische Daten Leitzahl (1m, ISO 100/21°) Acute2 1200 Acute2 2400 Magnum Reflektor Zoom Reflektor Schirm, weiß 32,5 45,5 Netzspannungen - 90-130V Wechselstrom, 50 oder 60 Hz, 15 A für zwei Generatoren - 180-250V Wechselstrom, 50 oder 60 Hz, 10 A für zwei Generatoren - Notstromaggregate (siehe Seite 24) Angaben bei Ladung auf „FAST“...
- Seite 28 Profoto AB, P .O. Box 2023, SE-128 21 Skarpnäck, Sweden Tel +46 (0)8-447 53 00, Fax +46 (0)8-447 53 20 www.profoto.com info@profoto.se Bestellnummern, Bezeichnungen und Lieferumfang können weltweit von Markt zu Markt variieren. Ihr Vertrieb informiert Sie gerne.
