OI06H-6519 SR 570 Title Page 1 (25) Bedienungsanleitung, SR 570 Drawn up by Reviewed Approved Edition Pontus Ahllwy Datum Datum Datum 2018-11-20 ÅÅÅÅ-MM-DD 2019-01-22 Inhalt Einleitung ........................2 Überprüfung der Lieferung ..................4 Anwendung ........................5 Atemschlauch ......................5 Funktionsprüfung ....................6 Aufsetzen des Gesichtsschildes und Einstellungen ..........

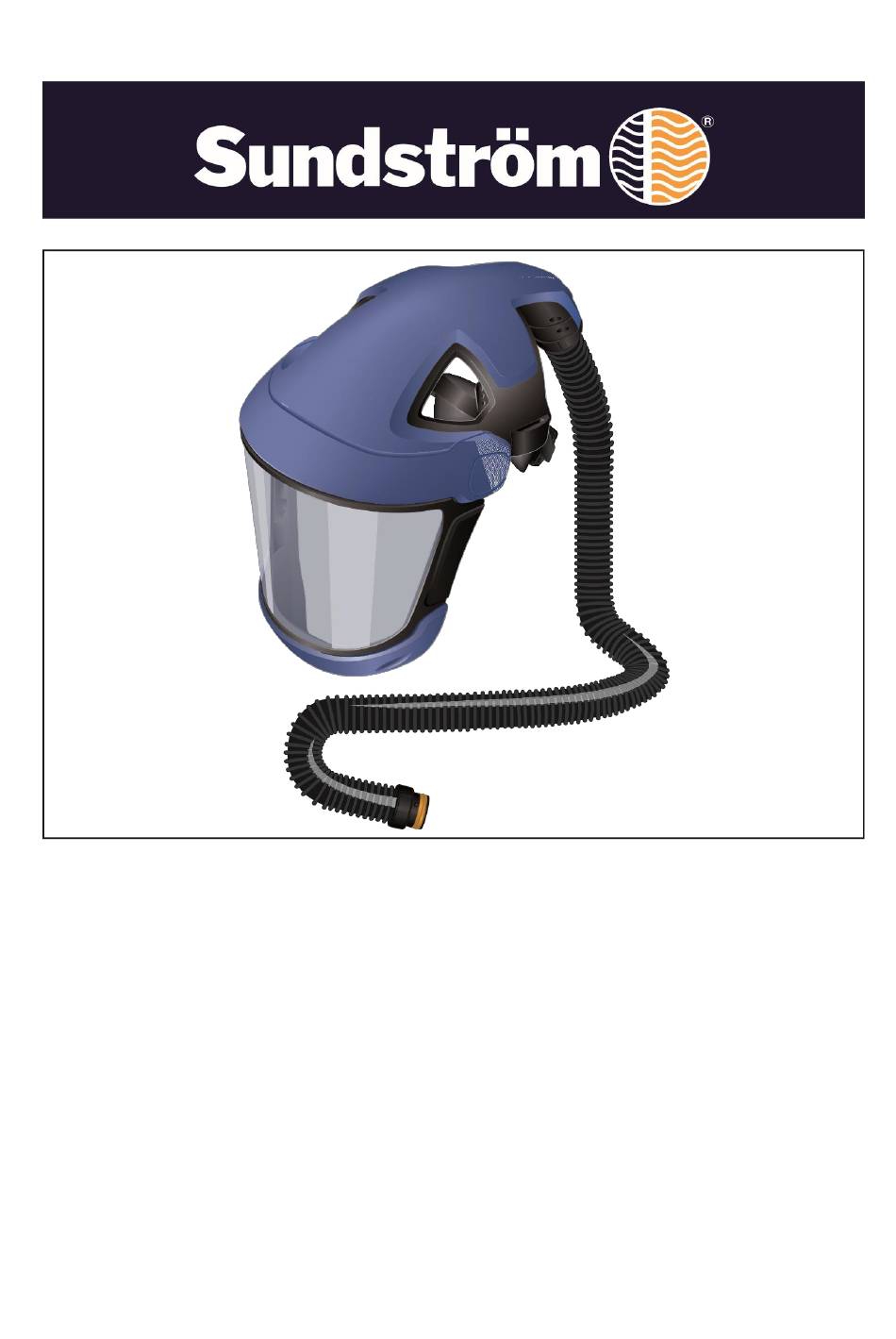

Bedienungsanleitung SR 570 1 Einleitung Das SR 570 zusammen mit der Gebläse SR 500/SR 700 und den zugelassenen Filtern ist Bestandteil des Sundström-Atemschutzsystems gemäß EN 12941/EN 12942:1998 (Abb. 1). Der Atemschlauch muss an die mit Filtern ausgestattete Gebläse angeschlossen werden.
Seite 4
Buchstabe „T“ direkt nach dem Buchstaben für den Schlagschutz angegeben sein, z. B. „BT“. Sollte dies nicht der Fall sein, darf der Augenschutz nur bei Raumtemperatur zum Schutz gegen Partikel mit hoher Geschwindigkeit eingesetzt werden. Die Gebrauchsanweisung für die SR 570 muss vor der Verwendung gelesen werden...
HI06H 6519 SR 570 Title Page 4 (25) Bedienungsanleitung SR 570 1.2 Überprüfung der Lieferung Überprüfen Sie die Ausrüstung anhand der Packliste auf Vollständigkeit und Unversehrtheit. Packliste 1. Gesichtsschild 2. Atemschlauch 3. Folienvisier mit Klemmen 4. Gebrauchsanleitung 5. Reinigungstuch...
HI06H 6519 SR 570 Title Page 5 (25) Bedienungsanleitung SR 570 2 Anwendung 2.1 Atemschlauch Schließen Sie den Atemschlauch gemäß Abb. 5 an. Schieben Sie den Schlauch in den Visierbereich, bis ein Klicken zu hören ist. Der im Lüfter angeschlossene Teil wird gedrückt und dann um 1/8 der Umdrehung gedreht.
HI06H 6519 SR 570 Title Page 6 (25) Bedienungsanleitung SR 570 2.2 Funktionsprüfung Die Funktionsprüfung muss vor jeder Verwendung durchgeführt werden. Gesichtsteil in die Strömungsmesstüte einsetzen und Lüfter einschalten. Die Tüte im unteren Bereich um den Schlauch herum dicht umfassen.
HI06H 6519 SR 570 Title Page 7 (25) Bedienungsanleitung SR 570 2.3 Aufsetzen des Gesichtsschildes und Einstellungen Hauptpositioneinstellung Stellen Sie bei Bedarf das Kopfgestell ein. Es gibt eine Vielzahl an möglichen Einstellungsoptionen. Weitere Informationen erhalten Sie in Abb. 11. Um das Kopfgestell leichter einstellen zu können, nehmen Sie es vom Gesichtsschild ab.
Seite 9
OI06H-6519 SR 570 Title Page 8 (25) Bedienungsanleitung SR 570 Das Visier nach oben klappen und das - visier aufsetzen, Abb. 6. Klappen Sie das Visier nach unten, indem Sie die Gesichtsdichtung unter Ihr Kinn ziehen. Ein Schnappgeräusch weist darauf hin, dass das Visier vollständig eingerastet...
OI06H-6519 SR 570 Title Page 9 (25) Bedienungsanleitung SR 570 Überprüfen Sie, wie der Atemschlauch verläuft und passen Sie den Schlauch so an, dass er auf Ihrem Rücken entlang läuft und nicht verdreht ist. Abb. 9. Der Luftstrom kann für den optimalen Tragekomfort auf das Visier oder auf das Gesicht gerichtet werden.
OI06H-6519 SR 570 Title Page 10 (25) Bedienungsanleitung SR 570 Befestigen Sie die Schutzfolie an den Schutzfolienklammern. Abb. 13. Wenn Sie mehrere Schutzfolien verwenden, befestigen Sie sie so, dass die Laschen unterschiedlich bzw. versetzt angeordnet sind, um das Entfernen der Folien zu erleichtern.
OI06H-6519 SR 570 Title Page 11 (25) Bedienungsanleitung SR 570 2.6 Absetzen des Gesichtsschildes Nehmen Sie die Ausrüstung erst ab, wenn Sie nicht mehr in dem gefährdeten Bereich sind. Beachten Sie zusätzlich die Benutzeranleitung für die Gebläseeinheit SR 500/SR 700 oder Druckluftzusatz SR 507, ja nachdem welche verwendet wird.
OI06H-6519 SR 570 Title Page 12 (25) Bedienungsanleitung SR 570 3.3 Wartungsplan Empfohlene Mindestanforderungen in Bezug auf Wartungsroutinen, die dem Benutzer versichern, dass die Ausrüstung stets verwendungsfähig ist. Vor dem Vor dem Jährlich Gebrauch Gebrauch • • • Sichtprüfung •...
Seite 14
OI06H-6519 SR 570 Title Page 13 (25) Bedienungsanleitung SR 570 Setzen Sie das neue Visier ein. Beginnen Sie in der Mitte. Abb. 17. Befestigen Sie das Visier an der rechten und linken Seite. Abb. 18 und 19.
OI06H-6519 SR 570 Title Page 14 (25) Bedienungsanleitung SR 570 Überprüfen Sie, ob das Visier ordnungs- gemäß und vollständig in der Nut des Gesichtsschilds sitzt. Abb. 20. 3.4.2 Wechseln der Ausatmungsmembran Die Ausatmungsmembran ist im Inneren der Ventilklappe befestigt. Abb. 21.
Seite 16
OI06H-6519 SR 570 Title Page 15 (25) Bedienungsanleitung SR 570 Lösen Sie die Ventilklappe und nehmen Sie sie ab. Abb. 22 Lösen Sie die Membran und nehmen Sie sie ab. Abb. 23. Setzen Sie die neue Membran gemäß der Abbildung korrekt ein. Abb. 24. Überprüfen Sie, ob die Membran rundum am Ventilsitz anliegt.
Seite 17
OI06H-6519 SR 570 Title Page 16 (25) Bedienungsanleitung SR 570 Drücken Sie die Ventilklappe an. Abb. 25–27.
OI06H-6519 SR 570 Title Page 17 (25) Bedienungsanleitung SR 570 3.4.3 Wechseln der Gesichtsdichtung Lösen Sie die Haken für die Gesichtsdichtung am Kopfgestell. Abb. 28. Drücken Sie die Stifte für die Gesichtsdichtung heraus und entnehmen Sie die Gesichtsdichtung. Abb. 29.
Seite 19
OI06H-6519 SR 570 Title Page 18 (25) Bedienungsanleitung SR 570 Drücken Sie die Gesichtsdichtung rundum entlang des Visierrands an. Abb. 31. Vergewissern Sie sich, dass die Stifte für die Gesichtsdichtung im Visier befestigt sind. Abb. 32 Befestigen Sie die Haken für die...
OI06H-6519 SR 570 Title Page 19 (25) Bedienungsanleitung SR 570 3.4.4 Wechseln der Dichtung des Kopfgestells Lösen Sie die Haken für die Gesichtsdichtung am Kopfgestell. Abb. 28. Entfernen Sie die Dichtung des Kopfgestells. Abb. 34. Setzen Sie die neue Dichtung des Kopfgestells ein.
Seite 21
OI06H-6519 SR 570 Title Page 20 (25) Bedienungsanleitung SR 570 Setzen Sie der Dichtung des Kopfgestells in die seitlichen Fassungen des Kopfgestells ein. Abb. 36. Überprüfen Sie, ob die Dichtung für das Kopfgestell gemäß Abb. 37 montiert ist. Befestigen Sie die Haken für die...
OI06H-6519 SR 570 Title Page 21 (25) Bedienungsanleitung SR 570 3.4.5 Wechseln des Schweißbandes Entfernen Sie das Kopfgestell vom Gesichtsschild, indem Sie die Verbindung an den drei Befestigungspunkten lösen. Abb. 44. Führen Sie die Zunge des Kopfgestells in das neue Schweißband ein. Abb. 39.
Seite 23
OI06H-6519 SR 570 Title Page 22 (25) Bedienungsanleitung SR 570 Befestigen Sie das Schweißband an den Stiften des Kopfgestells. Abb. 40. Legen Sie das Schweißband um das Stirnband des Kopfgestells herum und drücken Sie die Stifte in die Löcher hinein.
OI06H-6519 SR 570 Title Page 23 (25) Bedienungsanleitung SR 570 3.4.6 Wechseln des Kopfgestells Entfernen Sie das Kopfgestell vom Gesichtsschild, indem Sie die Verbindung an den drei Befestigungspunkten lösen. Abb. 44. Sichern Sie die beiden seitlichen Befestigungspunkte des Kopfgestells. Abb.
OI06H-6519 SR 570 Title Page 24 (25) Bedienungsanleitung SR 570 3.4.7 Wechseln das Schlauchdichtungen Entfernen Sie die Dichtungen. Reinigen Sie die Kupplungen und Dichtungsnuten, bevor Sie neue Dichtungen installieren. Prüfen Sie, ob die Dichtungen korrekt montiert sind.
