4

Montage

Die Spritzpistole ist werkseitig komplett montiert. Bevor Sie die Spritzpistole in
Betrieb setzen können, sind die folgenden Tätigkeiten durchzuführen:
4.1

Spritzpistole befestigen

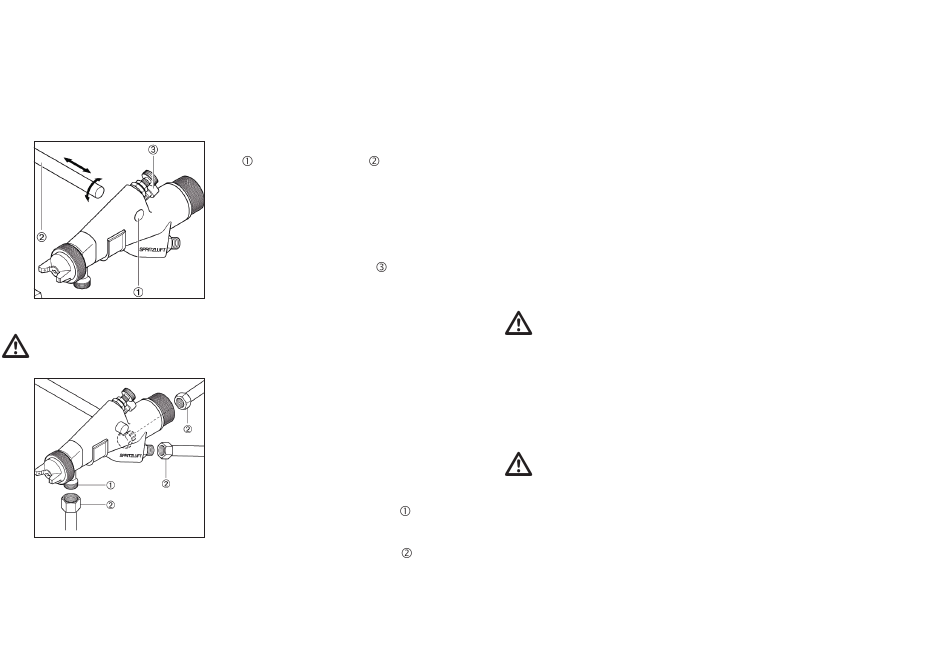

Befestigen Sie die Spritzpistole an einer geeigneten, standsicheren Halterung, wie im
folgenden Beispiel beschrieben:
4.2 Versorgungsleitungen anschließen
Warnung
Achten Sie darauf, daß die Anschlüsse der Steuer- und Zerstäuberluft nicht ver-
tauscht werden - Verletzungsgefahr.
Die Spritzpistole ist nun vollständig montiert und kann in Betrieb gesetzt werden.
6
1. Schieben Sie die Spritzpistole mit der Bohr-
ung ø 12 mm auf das Profil der Halter-
ung.
2. Richten Sie die Spritzpistole auf das zu be-
spritzende Werkstück aus. Dazu können Sie
die Spritzpistole auf der Längsachse des
Profils verschieben und drehen.
3. Ziehen Sie die Zylinderschraube
einem 8er Innensechskant-Schlüssel fest.
1. Schrauben Sie die Versorgungsleitung
• der Zerstäuberluft an den mit "SPRITZ-
LUFT" gekennzeichneten Anschluß der
Spritzpistole (G 1/4").
• der Steuerluft an mit "STEUERLUFT" ge-
kennzeichneten Anschluß der Spritzpistole
(G 1/4").
• der Materialzufuhr an den Anschluß
Spritzpistole (G 3/8").
2. Ziehen Sie die drei Sechskantmuttern
Anschlüsse mit dem Werkzeugschlüssel fest.
5
5.1
Beachten Sie bei der Bedienung der Spritzpistole insbesondere die nachfolgen-
den Sicherheitshinweise!
• Tragen Sie vorschriftsmäßigen Atemschutz und Arbeitskleidung, wenn Sie mit
der Spritzpistole Materialien verspritzen. Umherschwebende Partikel gefährden
Ihre Gesundheit.
• Tragen Sie im Arbeitsbereich der Spritzpistole einen Gehörschutz.Der erzeugte
Schallpegel der Spritzpistole von ca. 86 dB (A) kann einen Gehörschaden verur-
sachen.
• Im Arbeitsbereich ist Feuer, offenes Licht und Rauchen verboten. Beim Versprit-
zen leicht entzündbarer Materialien (z. B. Lacke, Kleber) besteht erhöhte Explo-
sions- und Brandgefahr.
5.2
Bevor Sie die Spritzpistole in Betrieb setzen können, müssen folgende Voraus-
setzungen erfüllt sein:
mit
• Der Zerstäuberluftdruck muß an der Spritzpistole anstehen.
• Der Materialdruck muß an der Spritzpistole anstehen.
Achtung
Der Materialdruck darf nicht höher eingestellt sein als
• 10 bar bei WA XV,
• 15 bar bei WA XV ziehbar
da sonst kein funktionssicherer Betrieb der Spritzpistole gewährleistet ist.
Stellen Sie den Steuerluftdruck auf
• maximal 8 bar,
damit die Spritzpistole in Betrieb gesetzt werden kann.
Sie können die Spritzpistole in und außer Betrieb setzen, indem Sie das 3/2-
Wege-Steuerventil betätigen (siehe Betriebsanleitung des Anlagenherstellers).
Warnung
Die Spritzpistole muß nach Arbeitsende immer drucklos geschaltet werden. Die
unter Druck stehenden Leitungen können platzen und nahestehende Personen
durch das ausströmende Material verletzen.
der
5.3
Eine Spritzbildprobe sollte immer dann erzeugt werden, wenn:
der
• die Spritzpistole zum ersten Mal in Betrieb gesetzt wird.
• das Spritzmaterial ausgetauscht wird.
• die Pistole zur Wartung oder Instandsetzung zerlegt wurde.
Die Spritzbildprobe kann auf ein Probewerkstück, Blech, Pappe oder Papier abge-
geben werden.
Bedienung
Sicherheitshinweise
Inbetrieb- und Außerbetriebsetzen

Spritzbildprobe erzeugen

7
