- Seite 1 Original instructions SIRe Advanced Quick guide SIRe AA SIRe FA ..32 ..18 ..25 ..39 ..60 ..46 ..53 ..67 ..74 ..81 ..89...
- Seite 2 SIRe Advanced...
- Seite 3 SIRe Advanced...
- Seite 4 Wiring diagram - Advanced SIRe B1/B2/B1EC...
- Seite 5 Wiring diagram - Advanced...
- Seite 6 UA1Y UA1Z Svenska Polski Norsk Русский English English Deutsch Čeština Français Slovenčina Italiano Türkçe Español Português Nederlands Română Suomi Magyar Dansk Українська...
- Seite 7 SIRe Advanced SIReAA SIReFA SIReUA1 SIReA1X SIReDC SIReCC SIReOTX (SIReAA) Beståndsdelar Beskrivning HxBxD [mm] Kontrollenhet, med inbyggd rumssensor, SIReUA1 120x70x35 Dostäckarlock SIReA1X Styrkort HUB Advanced 202x139x50 SIReOTX Utetemperaturgivare 70x33x23 SIReDC Magnetisk dörrkontakt SIReCC603 Modularkabel RJ12 (6/6) SIReCC605 Modularkabel RJ12 (6/6)
- Seite 8 SIRe Advanced Pièces constitutives Type Désignation HxLxP [mm] SIReUA1 Unité de contrôle, Protection de boîtier mural 120x70x35 SIReA1X Carte électronique HUB Advanced 202x139x50 SIReOTX Sonde de température extérieure 70x33x23 SIReDC Contact de position magnétique SIReCC603 Câble modulaire RJ12 (6/6) SIReCC605 Câble modulaire RJ12 (6/6)
- Seite 9 SIRe Advanced Bestanddeler Type Beskrivelse HxBxD [mm] Kontrollenhet, med intern romføler, deksel til 120x70x35 SIReUA1 veggenhet SIReA1X PC Board HUB Advanced 202x139x50 SIReOTX Utetemperaturføler 70x33x23 SIReDC Dørkontakt SIReCC603 Modulærkabel RJ12 (6/6) SIReCC605 Modulærkabel RJ12 (6/6) Części składowe Opis HxWxD [mm] Sterownik z wewnętrznym czujnikiem temperatury...
- Seite 10 SIRe Advanced SIReWTA SIReUR SIReCJ4 SIReCJ6 SIReRTX SIReCC Tillval RSK-nr E-nr Beskrivning HxBxD [mm] SIReRTX 673 09 22 87 510 12 Extern rumstemperaturgivare 70x33x23 SIReUR* 673 09 21 87 510 11 Kit för infällt montage 114x70x50 673 09 70 87 510 33 Skarvstycke för två...
- Seite 11 SIRe Advanced Optional Beschreibung HxBxT [mm] SIReRTX Externer Raumtemperatursensor 70x33x23 SIReUR* Kit für versenkte Installation 114x70x50 Verbindungsstück für zwei Teile RJ11 (4/4) SIReCJ4 SIReCJ6 Verbindungsstück für zwei Teile RJ12 (6/6) SIReWTA Sensor Rücklaufwassertempertur RJ11 (4/4) Modulares Kabel RJ12 (6/6) SIReCC603...
- Seite 12 SIRe Advanced Opzione Tipo Descrizione HxLxP [mm] Sensore esterno della temperatura ambiente 70x33x23 SIReRTX SIReUR* Kit per installazione incassata 114x70x50 SIReCJ4 Elemento di giunzione RJ11 (4/4) SIReCJ6 Elemento di giunzione RJ12 (6/6) SIReWTA Sensor temperatura RJ11 (4/4) SIReCC603 Cavo modulare RJ12 (6/6)
- Seite 13 SIRe Advanced Opcja Opis HxWxD [mm] 70x33x23 Zewnętrzny czujnik temperatury pomieszczenia SIReRTX SIReUR* 114x70x50 Zestaw do zabudowy SIReCJ4 Połączenie. RJ11 (4/4) SIReCJ6 Połączenie. RJ12 (6/6) SIReWTA Przylgowy czujnik wody powrotnej RJ11(4/4) SIReCC603 Kabel modułowy RJ12 (6/6) SIReCC605 Kabel modułowy RJ12 (6/6) SIReCC610 Kabel modułowy RJ12 (6/6)
- Seite 14 SIRe Advanced SDM24 ST23024 SDM24 TRVS SDM24 ST23024 SDM24 TRVS...
- Seite 15 SIRe Advanced Vattenreglering - ventilsystem* RSK-nr Beskrivning Anslutning VLP15LF 673 09 47 Tryckoberoende och modulerande DN15 VLP15NF 673 09 48 Tryckoberoende och modulerande DN15 VLP20 673 09 49 Tryckoberoende och modulerande DN20 VLP25 673 09 50 Tryckoberoende och modulerande DN25...
- Seite 16 SIRe Advanced Control del agua - sistema de válvulas* Tipo Descripción Conexión VLP15LF Juego de válvulas independientes de la presión y moduladoras DN15 VLP15NF Juego de válvulas independientes de la presión y moduladoras DN15 VLP20 Juego de válvulas independientes de la presión y moduladoras...
- Seite 17 SIRe Advanced Regulacja przepływu wody – zestaw zaworów* Type Opis Złącze VLP15LF DN15 Niezależny od ciśnienia VLP15NF DN15 Niezależny od ciśnienia VLP20 DN20 Niezależny od ciśnienia VLP25 DN25 Niezależny od ciśnienia VLP32 DN32 Niezależny od ciśnienia VMT15 DN15 Zawór 3-drogowy i siłownik z modulacją...
- Seite 18 SIRe Advanced Kurzanleitung / Inbetriebnahme Betrieb ohne Reglereinheit 1. Prüfen Sie, dass alle Bestandteile vorhanden sind (siehe Abschnitt Bestandteile). 2. Montieren und verbinden Sie alle Geräte und Komponenten sowie ggf. Zubehör (z. B. Stellmotor); siehe Schaltplan. Sind mehrere Geräte angeschlossen, legen Sie für jedes Gerät eine eigene ID...
-
Seite 19: Schnellauswahl Sireua1

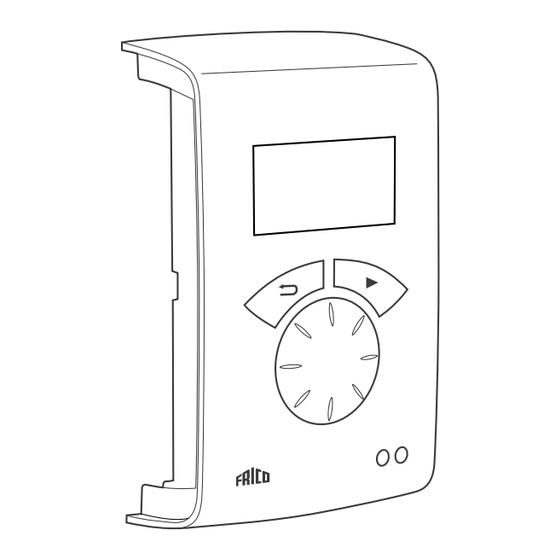

SIRe Advanced Schnellauswahl SIReUA1 Schnellauswahl Türluftschleier SIRe AA °C °C DOOR Heizlüfter Zurück Forward/ Bestätigen SIRe FA Auto °C °C Manueller Betrieb Alarm Rote LED Betriebssignal Grüne LED 19 .0 -5.0 °C °C Ventilatordrehzahl-Stufe Heizstufe Wochenprogramm Wochenprogramm Nacht Wochenprogramm Außer Betrieb... -
Seite 20: Installationsmenü
Rücklaufflusstemperaturfühler (gilt nur für Das Servicemenü ist passwortgeschützt wasserversorgte Geräte; dafür ist SIReWTA und wird für den Support im Kontakt erforderlich). mit Frico oder durch autorisiertes Kundendienstpersonal genutzt. Alarm und Fehlercodes Alarm zurücksetzen Stromunterbrechung Hinweis: Bei einem Stromausfall von mehr Hinweis! Prüfen Sie vor dem Zurücksetzen, ob der Fehler... - Seite 21 SIRe Advanced Übersicht - Alarm Fehlercodes Ursache Maßnahme Stellen Sie sicher, dass Lufteinlass und -auslass des Geräts nicht blockiert werden. Thermokontakt wurde Wenn der überhitzte Motor sich wieder abgekühlt hat, ausgelöst. Ein oder mehrere schließt sich der Schalter wieder und der Alarm kann Motor(en) hat/haben sich zurückgesetzt werden.
- Seite 22 0 eingestellt (Gerät eine manuelle Systemprüfung durch. läuft ohne Unterbrechung). Stellen Sie sicher, dass die richtigen Datenkabel verwendet Keine Originalkabel werden (Frico-Originalkabel haben einen Schaltplan, der Übertragungs- verwendet. angibt, wie die Kontakte ans Kabel gecrimpt werden müssen. fehler Bei einem System mit mehreren Geräten überprüfen, dass...
- Seite 23 Ausnahme bilden unbeheizte Luftschleier mit elektro- oder wasserbeheizten Geräten desselben Modells. Prüfen Sie das Typenschild Ihrer Geräte und kontaktieren Sie den Technical Support von Frico. Versuchen Sie, den Alarm zurückzusetzen. Prüfen Fehler am an SIReA1X/C1X Sie Anschlüsse und Kabel. In Verbindung mit einem Fehler angeschlossenen Raumfühler...
- Seite 24 SIRe Advanced Anschließen der externen Regelung - einschließlich BMS-Funktionen SIReA1X COM 1 COM 2 ROOM 19 20 21 22 1 2 3 4 5 6 7 8 9 10 1112 15 161718 13 14 + - + - Klemme Funktionen COM1 RJ12 (6/6) SIRe interne Übertragung...
