Service Anleitung
7.11

Steuerkonsole austauschen

VORSICHT!
Feuer- und Verbrennungsgefahr durch elektrischen Kurzschluss!
· Schalten Sie vor der Demontage von Spannung führenden Bauteilen das Elektrofahrzeug
komplett spannungsfrei! Entnehmen Sie dazu die Batterien.
· Vermeiden Sie bei Messungen an Spannung führenden Bauteilen ein Überbrücken der
Kontakte!
Hinweis
Die Stecker an der Steuerkonsole können nicht vertauscht werden, da die Stecker alle eine
unterschiedliche Größe haben und nur an einem Steckplatz passen.
Voraussetzungen:
· Kreuzschlitzschraubendreher
·
Sitz entfernen.
·
Motorabdeckung entfernen.
·
Batteriekabel trennen.
·

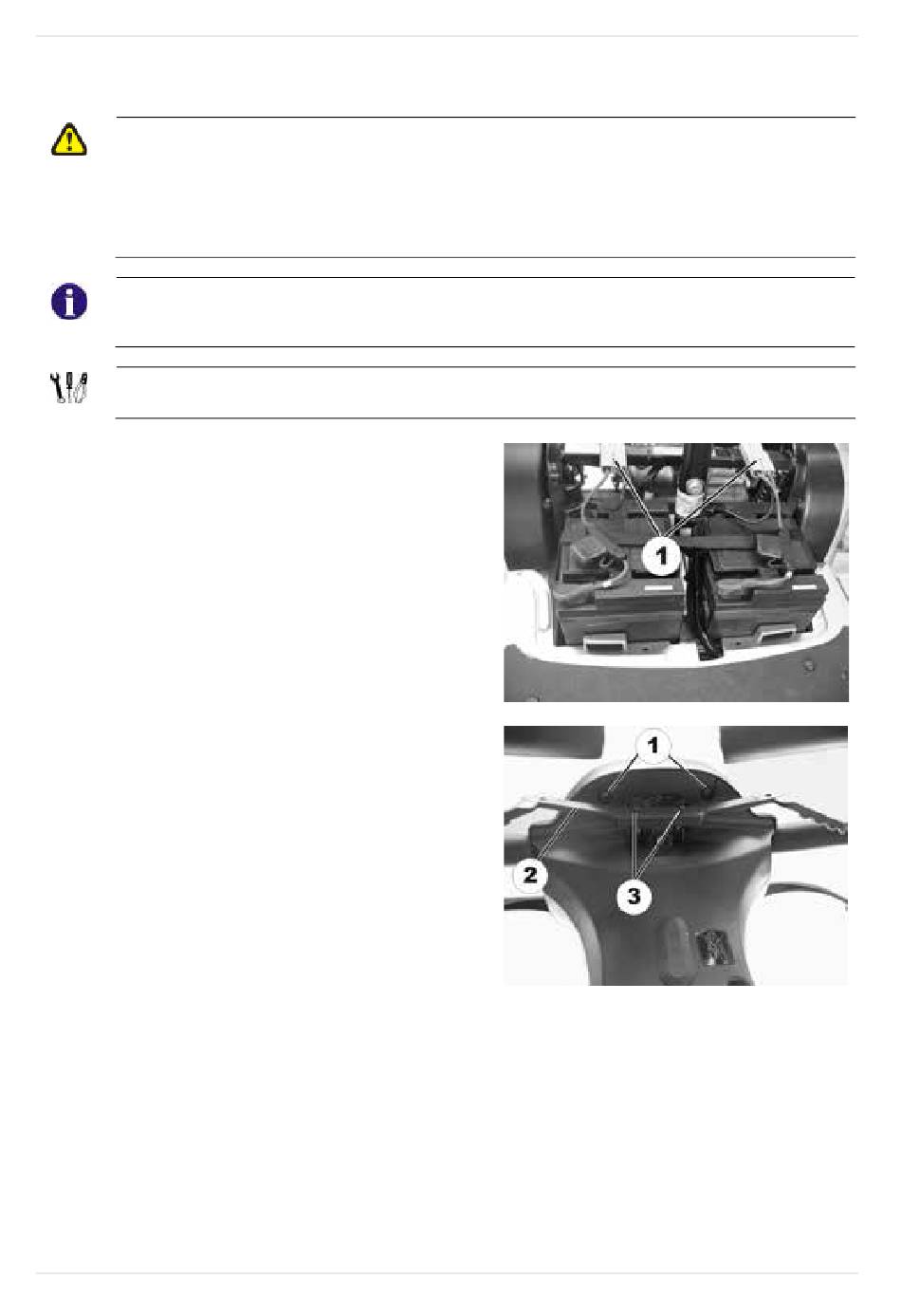

Schrauben (1) unterhalb der Steuerkonsole
lösen.
·
Steuerkonsole abnehmen und nach oben
klappen.
·
Schrauben (3) des Fahrhebels (2) lösen und
Fahrhebel abnehmen.
