Installation électrique
Alimentation électrique
Puissance nominale max.
Protection par fusibles
RCD
Préinstallation
> Poser un câble fixe pour l'alimentation électrique :
Poser en amont un fusible séparé et un disjoncteur
de protection de courant de fuite (RCD)
Poser en amont un interrupteur principal à coupure
sur tous les pôles
Le câble doit dépasser de 3000 mm
53

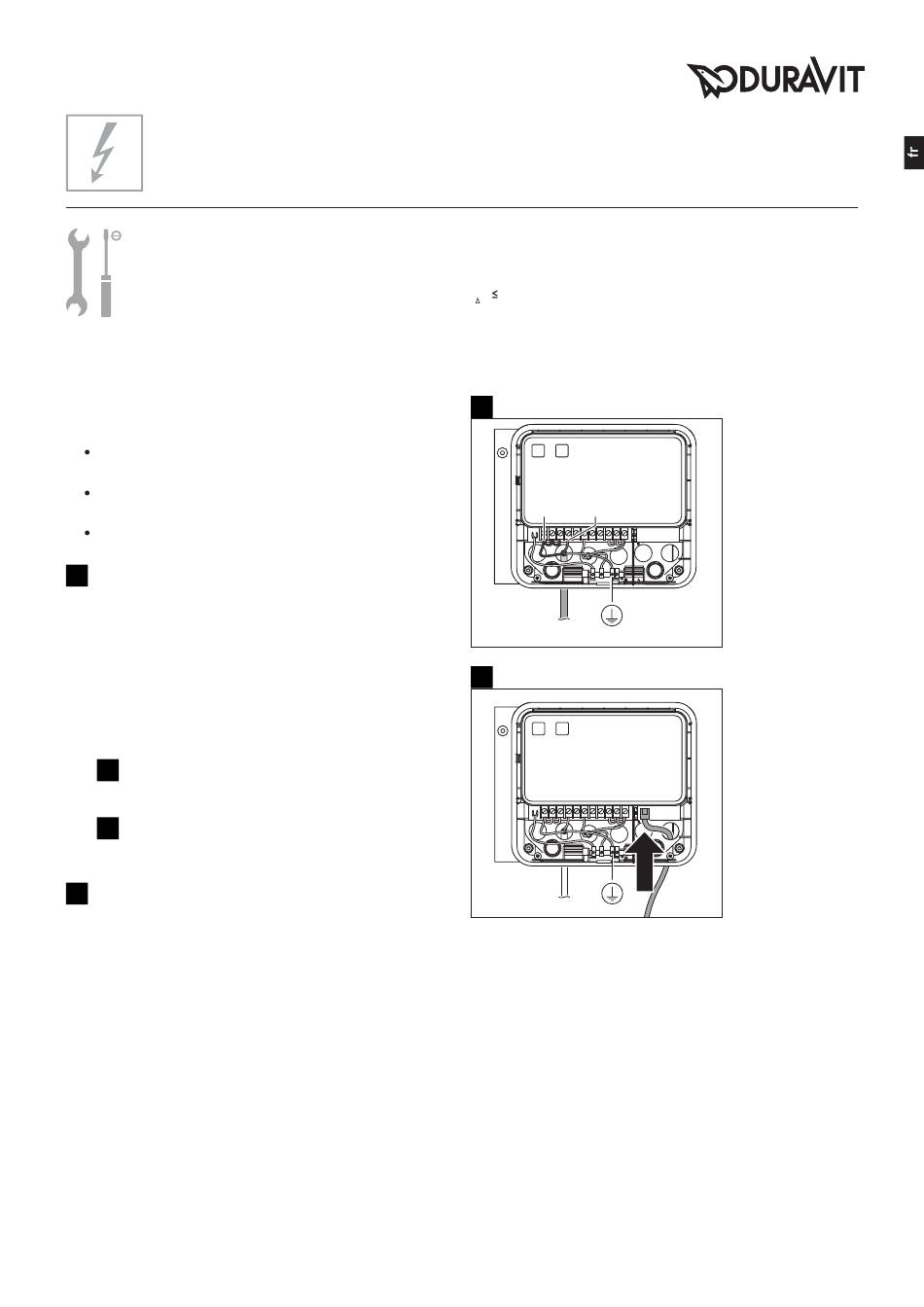

Raccorder le sauna (graphique 53)
REMARQUE ! Éviter les dysfonctionnements !
> Ne pas relier les câbles à l'aide de serre-câbles.
REMARQUE !
> Monter définitivement la commande uniquement
après le montage de la cloison centrale.
> Après le test de fonctionnement, protéger la
commande contre les dégâts durant la suite du
montage.
I
Raccorder le câble d'alimentation à la
commande.
II
Faire glisser le câble du panneau de commande
par l'ouverture libre et l'enficher.
55
Vérifier le fonctionnement (graphique 55)
> Mettre sous tension.
> Contrôler le fonctionnement de la lumière et du
four.
> Arrêter le fusible.
220-240 V, 50/60 Hz
4,1 kW
I = 20 A
N
I 30 mA
N
I
L1 N
II
