Die Bedientafel der WRL Einheit er-
möglicht eine schnelle Einstellung der
Betriebsparameter des Geräts sowie
deren Anzeige. Auf der Steuerkarte
werden alle Standardbetriebseinstellun-
gen und die eventuellen Änderungen
gespeichert. Bei Installation der Fern-
steuerungstafel PGD1 können über die
Fernbedienung dieselben Funktionen
und Einstellungen wie an der Maschine
verwendet werden. Nach einem Strom-
ausfall kann die Einheit automatisch
neustarten und dabei die ursprüngli-
chen Einstellungen beibehalten.
Die Benutzerschnittstelle wird durch
ein grafisches Display mit sechs Navi-
gationstasten dargestellt; die Anzeigen
sind über eine Menühierarchie organi-
siert und können bei Drücken der Na-
vigationstasten aktiviert werden. Die
Standardeinstellung bei der Anzeige
dieser Menüs wird durch das Hauptme-
nü dargestellt. Die Navigation zwischen
den verschiedenen Parametern erfolgt
mit den Pfeiltasten rechts auf der Be-
dientafel. Diese Tasten werden eben-
falls zur Änderung der angewählten
Parameter verwendet.

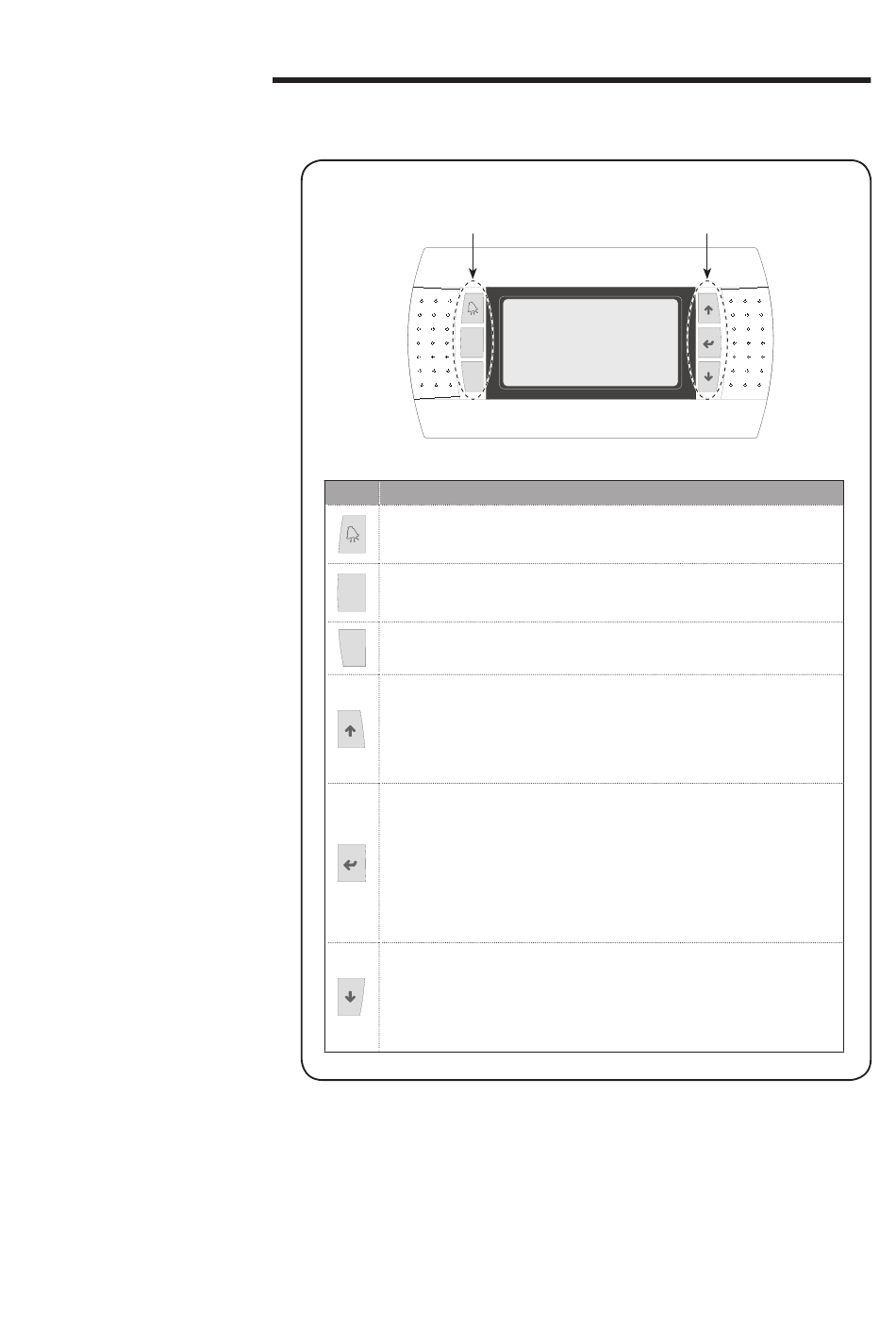

Benutzerschnittstelle (PGD1)
• BEDIENTASTEN DER SCHNITTSTELLE:
Bedientasten
Prg
Prg
Prg
Esc
Esc
Esc
Taste Funktion
Taste ALARME
Zeigt die Liste der aktiven Alarme und die Alarmverlaufsliste an
Prg
(Red LED an = Alarm aktiv)
Taste MENÜ-AKTIVIERUNG
Esc
Prg
Prg
• Bei Drücken dieser Taste wird die Navigation zwischen den Menüs aktiviert;
Prg
Prg
(Orange on = Winter aktiv LED)
Taste MENÜ VERLASSEN
Esc
Esc
Esc
• Bei Drücken dieser Taste wird das vorherige Fenster wieder angezeigt;
Esc
Prg
Taste NAVIGATION (+)
• Bei Drücken dieser Taste während der Navigation zwischen den Menüs/
Parametern kann das nächste Menü/der nächste Parameter aufgerufen
Esc
werden;
• Bei Drücken dieser Taste während der Änderung eines Parameters stei-
gert sich der Wert des angewählten Parameters;
Prg
Taste NAVIGATION (Enter)
• Bei Drücken dieser Taste während der Navigation zwischen den Menüs
kann das angewählte Menü geöffnet werden;
• Bei Drücken dieser Taste während der Navigation zwischen den
Esc
Prg
Parametern kann der gezeigte Parameter angewählt und der Änderungs-
Modus geöffnet werden;
• Bei Drücken dieser Taste während der Änderung eines Parameters
werden die am Wert des angewählten Parameters vorgenommenen
Esc
Änderungen bestätigt;
Prg
Taste NAVIGATION (-)
• Bei Drücken dieser Taste während der Navigation zwischen den Menüs/
Parametern kann das vorherige Menü/der vorherige Parameter aufgerufen
Esc
werden;
• Bei Drücken dieser Taste während der Änderung eines Parameters verrin-
gert sich der Wert des angewählten Parameters.
Prg
Esc
Prg
Esc
