Seite 33: Allgemeine Beschreibung
Einführung 400/800/1600 Vollständig programmierbarer Gleichspannungswandler 25/50/100 A Die Lösung für Probleme beim Batterieladen mit Euro 5 und Euro 6 Motoren und Generator-Ladestrom-Schutz bei Lithium-Systemen. Anwendungen: • Geregeltes Laden einer zusätzlichen/zweiten Batterie • Automatisches Aktivieren und Deaktivieren von elektronischen Geräten in Fahrzeugen. Die Steuerung erfolgt über ein einzigartiges Protokoll zur Motorbetriebserkennung. - Seite 34 Warnhinweise Lesen Sie vor dem Installieren und der Inbetriebnahme des Gerätes sorgfältig dieses Handbuch. Bewahren Sie das Handbuch sicher auf und geben Sie es gegebenenfalls an einen neuen Nutzer des Gerätes weiter! Erläuterung der verwendeten Symbole GEFAHR! Sicherheitshinweis: Die Nichteinhaltung kann zu ernsthaften Verletzungen bis hin zum Tod führen.
- Seite 35 Allgemeine Sicherheitshinweise GEFAHR! Im Falle eines Brandes ist ein spezifisch für Elektrobrände geeigneter Feuerlöscher zu verwenden. Sorgen Sie dafür, dass ein solcher im Gebäude stets griffbereit ist und verwenden Sie ihn ordnungsgemäß. WARNHINWEIS! • Verwenden Sie das Gerät nicht anders als hier beschrieben. •...
- Seite 36 Sicherheitsvorkehrungen an den Elektroanschlüssen des Produkts GEFAHR! Lebensgefahr durch Stromschlag! • Sorgen Sie dafür, dass jemand in der Nähe ist, wenn Sie an der Elektrik arbeiten, um gegebenenfalls Hilfe zu holen. • Bei Installationsarbeiten auf Booten: Eine unsachgemäße Installation von Elektrogeräten auf Booten kann zu Korrosionsschäden am Boot führen.
-
Seite 37: Sicherheitshinweise Beim Umgang Mit Den Batterien
Sicherheitshinweise beim Umgang mit den Batterien WARNHINWEIS! Batterien können scharfe und ätzende Säuren enthalten. Vermeiden Sie sämtlichen Kontakt mit den Batterieflüssigkeiten. Waschen Sie bei Hautkontakt die betreffenden Stellen mit Wasser ab. Suchen Sie bei Verletzungen durch die Batteriesäuren stets einen Arzt auf. ACHTUNG! •... - Seite 38 Anschluss USB-Anschluss Can Bus-Anschluss Vereinfachtes Diagramm: Anschlüsse: Microcontroller Relais-Treiber in/out temp in/out Sensor 3-axial Steuerungen der Aufwärts- : Konverter Eingang (Generator/Starterbatterie) : MASSE (Gehäuse) : Konverter Ausgang (zusätzliche Batterie) Pin 1 : Eingang/Ausgang (violetter Draht) Pin 2 : Eingang/Ausgang (grüner Draht) Konverter MASSE Ausgang...

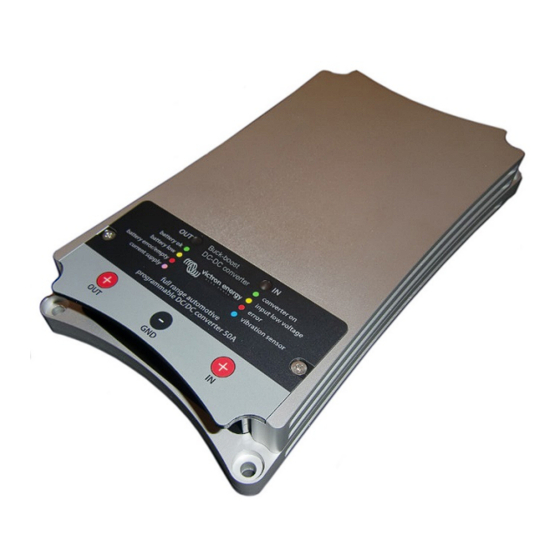

- Seite 39 AUSGANG LED Anzeige EINGANG LED Anzeige LED Anzeigen Der Abwärts-Aufwärts-Gleichspannungswandler ist mit zwei RGB-LEDs ausgestattet. LED hat folgende Funktionen: Grün: Der Wandler ist eingeschaltet (durch die Motorbetriebs-Erkennung oder durch Anlegen einer Spannung an PIN 1). Gelb: Die Eingangs-Spannung ist geringer als der eingestellte Schwellwert, der den Wandler erlaubt, sich einzuschalten.
-
Seite 40: Betrieb Des Wandlers
Bord-Spannung Die Bordspannung unter Einstellung 24 der TS Config Software darf nicht zu niedrig eingestellt werden. Dieser Wert darf nur durch qualifiziertes Fachpersonal angepasst werden. Eingangs- und Ausgangssicherungen Verwenden Sie folgende Eingangs- und Ausgangssicherungen sowie Kabeldurchmesser je nach TS-Aufwärts- /Abwärtswandler-Typ: Aufwärts- Eingangs- und Kabeldurchmesser (<... -
Seite 41: Tsconfig Anwendung
TSConfig Anwendung Der Abwärts-/Aufwärts-Wandler lässt sich umfassend mit der TSConfig Software konfigurieren. Diese Software beinhaltet auch ein Überwachungs-Fenster, in dem der Betrieb des Wandlers in Echtzeit verfolgt werden kann. Das nachfolgende Bild zeigt einen Screenshot der TSConfig Software: Die TSConfig Software und das Handbuch können unter folgendem Link heruntergeladen werden: https://www.victronenergy.com/support-and-downloads/software... -
Seite 42: Technische Angaben
Technische Angaben Abwärts-/Aufwärts-DC-DC- 25 A 50 A 100 A Wandler Eingangsspannungsbereich 10 bis 30 Volt Schwellwert Unterspannung 10 V Ausgangsspannungsbereich 10-30 V Maximaler Lade-Strom 12 V: 25 A 24 V: 15 A 12 V: 50 A 24 V: 25 A 12 V: 100 A 24 V: 50 A Stromverbrauch...
