Installationsanleitung
Backofen
mit Schublade & Dunstabzug
Bauform 60-762
Installation
S1
D
1. Geräteschublade herausnehmen.
2. Gerät frontbündig in Nische schieben und seitlich mit 4 beiliegenden Schrauben S2 von vorne befestigen.
3. Abschlussprofil D nach Lösen der Schrauben S1 entfernen.
4. Anschlusskabel H ab Wandaustritt durch Loch L einziehen und durch Verschrauben der Bride E zugentlasten.
5. Anschlusskabel gemäss Anschlussschild F an Anschlussklemmen G anschliessen.
6. Anschlusskabel unterhalb der Schublade so verlegen, dass eine einwandfreie Funktion gewährleistet ist.
7. Abschlussprofil D mit Schrauben S1 befestigen.
8. Geräteschublade einsetzen.
9. Wegnehmbare Rückwand des obenliegenden, verkürzten Schrankelementes entfernen.
10.Abluftschlauch J mit Bride (Lieferung bauseits) am Abluftstutzen K befestigen. Rückstauklappe muss frei beweglich bleiben.
11.Rückwand im Oberschrank wieder einsetzen.

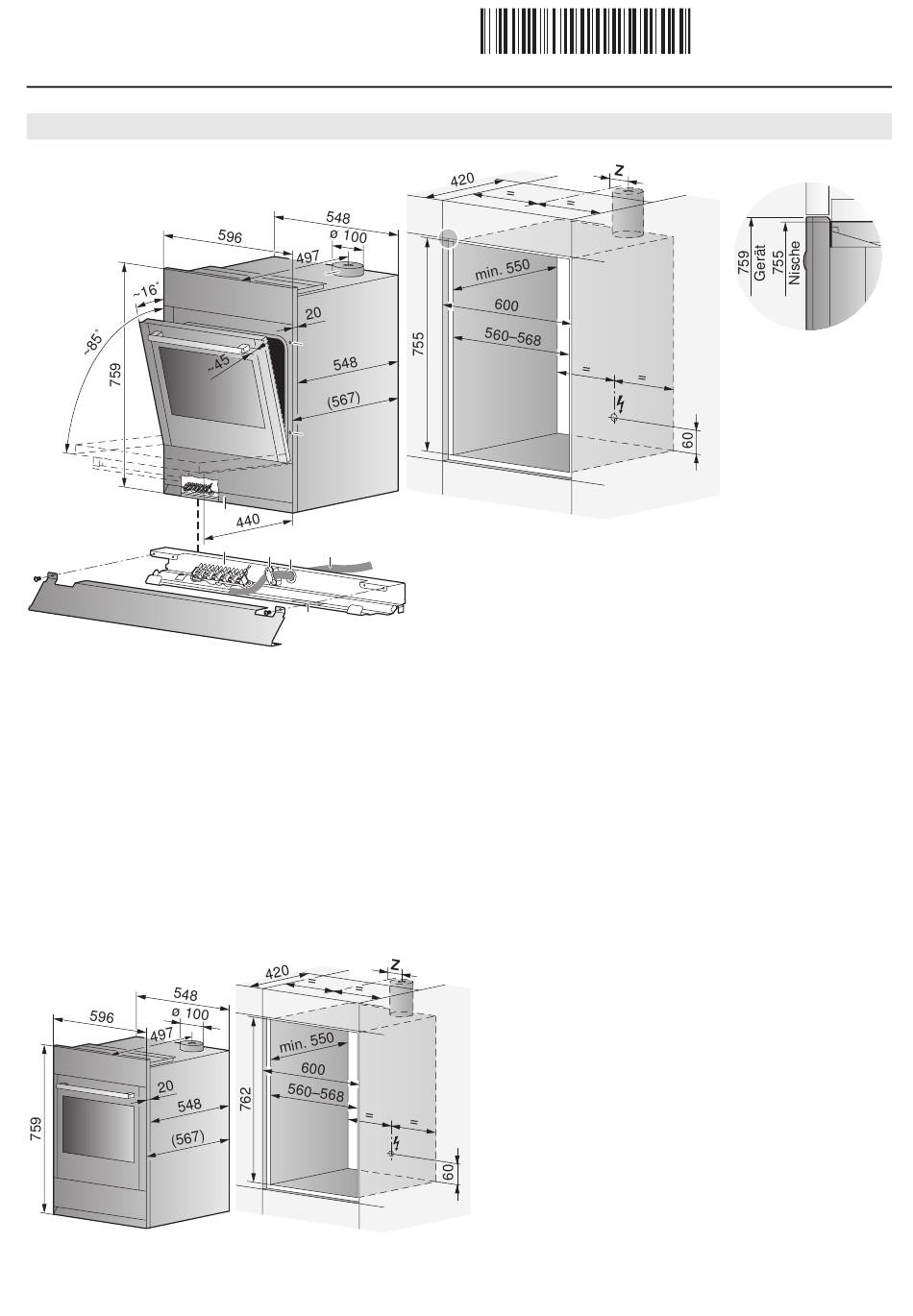

Einbauvariante für Nischenhöhe 762 mm
K
S2
S2
D
G
E H
L
F
X
Z Abstand von Mitte Nische bis Mitte Dunstabzug
Modell 765: 165 mm
übrige Modelle: 98 mm
D Abschlussprofil
E Zugentlastungsbride
für Anschlusskabel
F Anschlussschild
G Anschlussklemmen
H Anschlusskabel
2
J
J Abluftschlauch
K Abluftstutzen
L Loch für Anschlusskabel
S1 Schrauben zu Abschlussprofil (2×)
S2 Befestigungsschrauben (4×)
J45A.110-0
25.11.11 ZES
Detail X
