6 Einbau und Anschluss des BM3 Modules
6.1 Die Anschlüsse des BM3

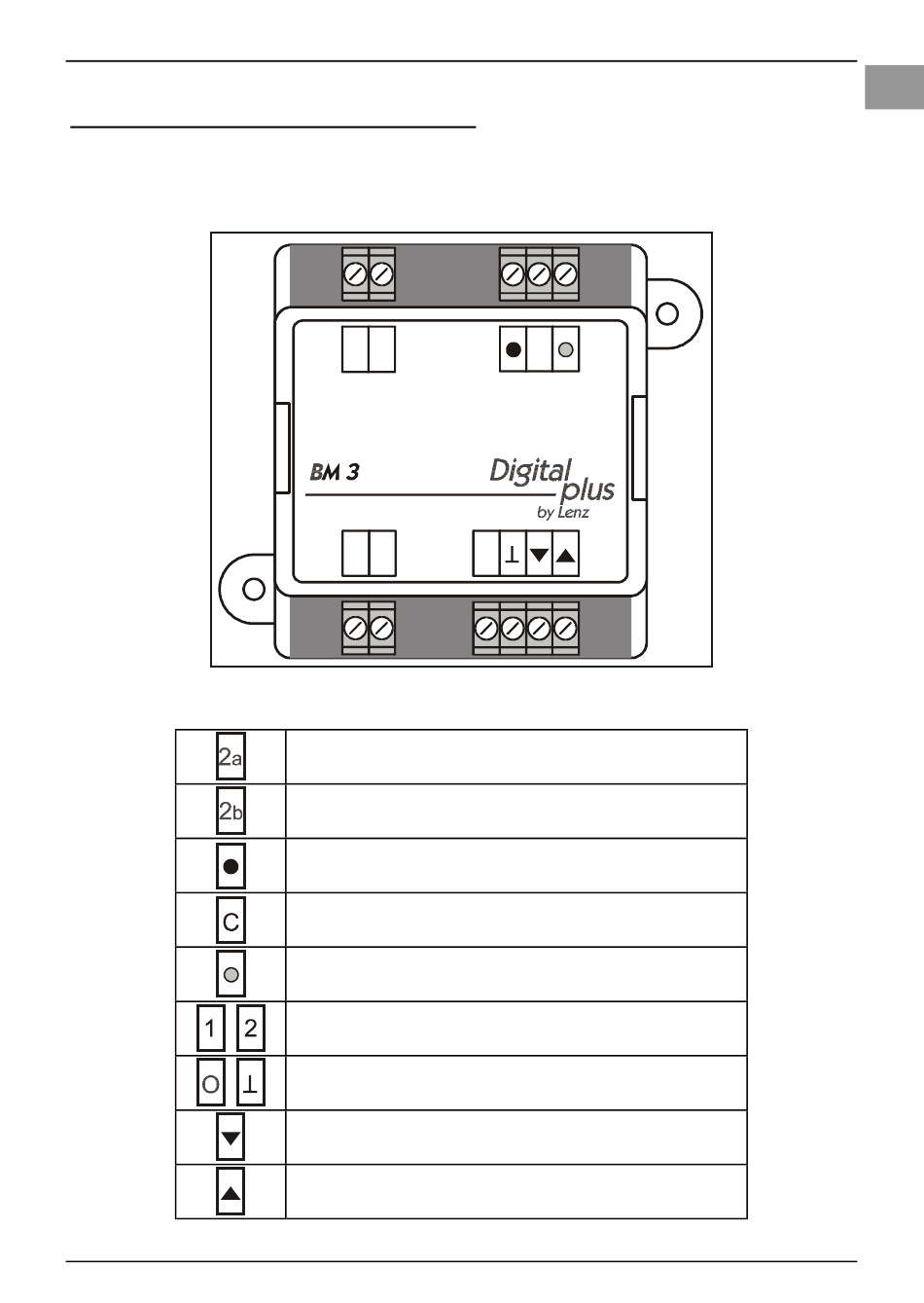

Hier zunächst eine Übersicht der Anschlüsse des BM3:
2 2
b
a
1 2
Abbildung 1
Anschluss Fahrabschnitt
Anschluss Bremsabschnitt
Signallampe GRÜN (Fahrt)
Gemeinsamer Anschluss der Signallampen
Signallampe ROT (Halt)
Gleisanschlüsse des Verstärkers
Ausgänge zum Anschluss der Rückmelder LR101
Meldeausgang
Meldeeingang
C
O
5
D
