Kapitel 2
Installation des Geräts
ACHTUNG!
Stromschlaggefahr – Gefahr der Beschädigung des Geräts Spannungsversorgungskabel für
Wechselstrom KEINESFALLS mit Klemmen für Gleichstrom verbinden. Das Netzteil könnte dadurch
beschädigt werden.
ACHTUNG!
Stromschlaggefahr – Gefahr der Beschädigung des Geräts Vor dem Prüfen der Durchschlagfestigkeit
(HIPOT) im Feld entfernen Sie das geflochtene Erdungsband, das an die Erdungsklemme
für Überspannung und an Gehäusemasse angeschlossen ist. Dieses Kabel verbindet die
Überspannungsschutzschaltung mit der Gehäusemasse und muss getrennt werden, damit während des
Prüfens keine Schäden an der Überspannungsschutzschaltung entstehen.
HINWEIS
Ziehen Sie alle Anschlussklemmen mit einem Drehmoment von 0,6 Nm fest.
1.
Befestigen Sie die Leistungsklemmenleiste am Gerät.
2.
Verbinden Sie den Plusdraht von der Stromquelle mit der Plusklemme / stromführenden Klemme (+/L) an der
Reihenklemme.

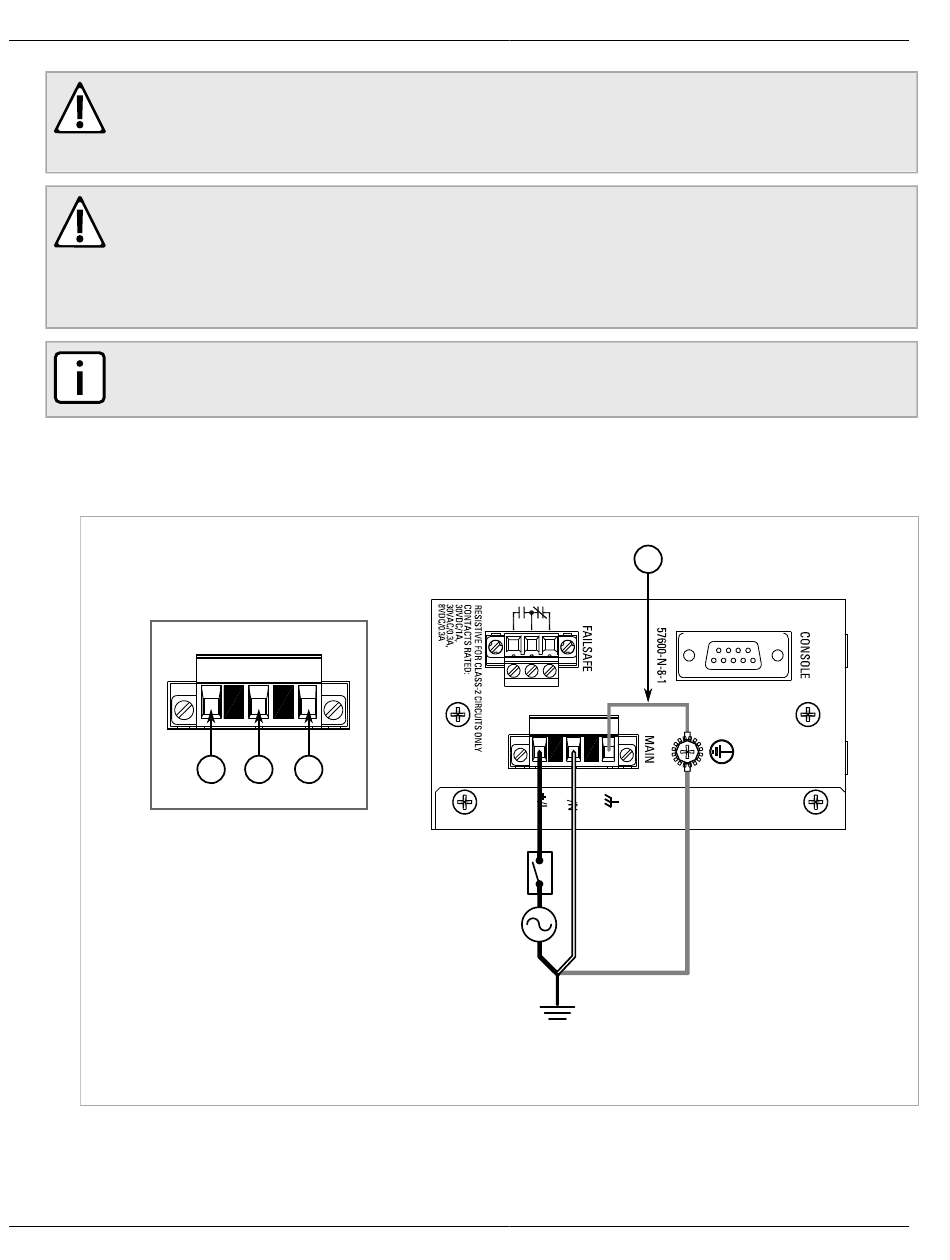

Abbildung 6: Verdrahtung der Reihenklemme
1. Plusklemme/stromführend (+/L) 2. Minusklemme/neutral (-/N) 3. Überspannungsschutzklemme 4. Geflochtenes Erdungsband
14
1
2
3
4
Anschließen der AC/DC-Hochspannungsversorgung
RUGGEDCOM RS910W
Installationshandbuch
