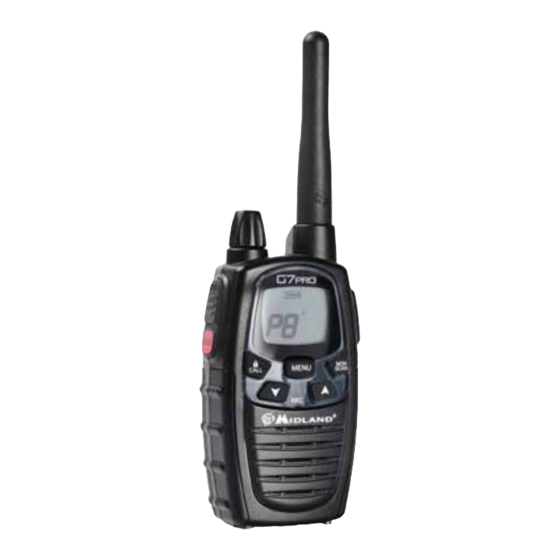

Midland G7 PRO Bedienungsanleitung
Dual band (pmr446-lpd) transceiver
pmr446 transceiver
Vorschau ausblenden
Andere Handbücher für G7 PRO:
- Handbuch (143 Seiten) ,
- Bedienungsanleitung (31 Seiten) ,
- Bedienungsanleitung (17 Seiten)
Verwandte Anleitungen für Midland G7 PRO
Inhaltszusammenfassung für Midland G7 PRO
- Seite 1 MIDLAND G7/G7E PRO DUAL BAND (PMR446-LPD) TRANSCEIVER PMR446 TRANSCEIVER › USER MANUAL Coverage* * Depending on terrain...
- Seite 29 MIDLAND G7/G7E PRO RICETRASMETTITORE BIBANDA PMR446/LPD RICETRASMETTITORE PMR446 › MANUALE D’USO Coverage* * Depending on terrain...
- Seite 57 MIDLAND G7/G7E PRO TRANSCEPTOR PMR446-LPD TRANSCEPTOR PMR446 › MANUAL DE USUARIO Coverage* * Depending on terrain...
- Seite 85 MIDLAND G7/G7E PRO DUAL BAND (PMR446-LPD) FUNKGERÄT PMR446 FUNKGERÄT › BEDIENUNGSANLEITUNG Coverage* * Depending on terrain...
- Seite 86 Inhalt Einführung Lieferumfang Funkreichweite Eigenschaften des MIDLAND G7 PRO Sicherheit Warnhinweise Bedienungselemente LCD Display Bedienelemente am Funkgerät Inbetriebnahme Laden von NIMH Akkus (4 x AA) Laden des NIMH Akku Packs PB-ATL/G7 800mAh Laden des Li-Ion Akku-Packs ‘PB-PRO’ (optional) Ladevorgang (Firmware Version UE54) Memory-Effekt von wieder aufladbaren Batterien Montage und Demontage des Gürtelclips...
- Seite 87 Roger Beep (Übergabeton am Ende der Sendung) CALL Ruftöne senden Zweikanal Überwachung (Dual Watch) Tastenton Tipps zur Fehlersuche Reset Tabelle zur Fehlersuche Technische Daten Gewährleistungs- und Recyclinginformationen Gesetzliche Gewährleistung von 2 Jahren nach Kaufdatum Elektroschrottgesetz und Recycling Midland G7 Pro Bedienungsanleitung...
-
Seite 88: Einführung
Aktivitäten. Es arbeitet sowohl auf PMR446 und dem LPD-Band (siehe Tabelle “Nutzungsbeschränkungen”). Das Midland G7/G7E Pro beinhaltet alle Funktionen, die Sie von einem neuen und modernen Funkgerät erwarten und gewährleistet maximale Effizienz. Die verbesserte Tonqualität-und Subton-Squelch-Verfahren sind die wichtig- sten Merkmale dieses neuen Funkgerätes. -
Seite 89: Lieferumfang
• 1 Steckernetzteil • 1 Doppel-Ladeschale • 2 AkkuPacks 800mAh • Kurzanleitung Optional ist auch ein Li-Ion Akku „PB-PRO“ mit 1200 mAh erhältlich. Wenn ein Teil fehlt oder beschädigt ist, wenden Sie sich sofort an Ihren Lie- feranten. Midland G7 Pro Bedienungsanleitung... -
Seite 90: Funkreichweite
Bäumen, Büschen oder kleineren Häusern kann man maximal 4-6 km erzielen. In offenem Gelände, ohne Hindernisse in der Sichtverbindung, z.B. von Bergen, Türmen oder Brücken aus sind bei guten Bedingungen auch mehr als 12 Km möglich. Midland G7 Pro Bedienungsanleitung... -
Seite 91: Eigenschaften Des Midland G7 Pro
Eigenschaften des MIDLAND G7 PRO • Dualband Betrieb auf PMR 446 (8 Kanäle) und LPD (69 Kanäle) • Frequenzbereichen • Vibrationsalarm • Unterdrückung des Nachrauschens • LC Display mit Hintergrundbeleuchtung - alle Einstellungen sind • jederzeit und bei allen Beleuchtungsverhältnissen zu lesen •... -
Seite 92: Sicherheit
Tuch, allenfalls einen leicht angefeuchteten Lappen bei starker Verschmutzung. Fällt ein Funkgerät ins Wasser, benutzen Sie es nicht wieder, bevor nicht ein Spezialist alle Teile des Geräts in einem warmen Luftstrom entsprechend getrocknet und vor Korrosion geschützt hat. Midland G7 Pro Bedienungsanleitung... -
Seite 93: Bedienungselemente
Bedienungselemente LCD Display Midland G7 Pro Bedienungsanleitung... - Seite 94 RX - der Kanal ist belegt / das Gerät empfängt gerade ein Signal TX - zeigt an, dass das Gerät sendet DCS/CTCSS-Typ des eingestellten Rauschsperren-Verfahren 10. Anzeige des eingestellten CTCSS Tones oder DCS Codes (CTCSS: 1-38; DCS: 1-104) Midland G7 Pro Bedienungsanleitung...
-
Seite 95: Bedienelemente Am Funkgerät
Bedienelemente am Funkgerät MENU CALL SCAN CALL CALL CALL CALL MENU MENU MENU MENU Midland G7 Pro Bedienungsanleitung... - Seite 96 19. MENU- kurzer Druck schaltet nacheinander durch alle Menüpunkte 20. MON/SCAN- kurzes Drücken: Suchlauf-Start / Stop. Langes Drücken: Öffnet Rauschsperre (Monitorfunktion für schwache Signale) 21. SPK|MIC/CHG (unter Gummiabdeckung)-Anschluss für ext. Mikrofon, Hörer / Lautsprecher und Akku-Ladegerät Midland G7 Pro Bedienungsanleitung...
-
Seite 97: Inbetriebnahme
Die Batterie-Anzeige im Display des Funkgerätes blinkt über die gesamte Lade- zeit. Laden des NIMH Akku Packs PB-ATL/G7 800mAh Wie unter 4.1 für einzelne NiMH Zellen beschrieben. Die Ladezeit des Akku-Packs beträgt 5 Stunden. 10 | Midland G7 Pro Bedienungsanleitung... -
Seite 98: Laden Des Li-Ion Akku-Packs 'Pb-Pro' (Optional)
Zeit entspricht der Komplettladung einer AA Batterie mit 1800mAh. Die neue Ladefunktion ist ab der Firmware Version UE54 verfügbar. Um die Firmware Version Ihres G7 Pro zu überprüfen, halten Sie die CALL Taste ge- drückt, während Sie das Funkgerät einschalten... -
Seite 99: Memory-Effekt Von Wieder Aufladbaren Batterien
Akkus entfernt werden. Zum Entfernen des Gürtelclip folgen Sie dem Hinweis von Bild 1. Um den Clip wieder zu montieren, schieben Sie diesen von oben in die Führungen bis die- boost ser hörbar einrastet. Bild 1 12 | Midland G7 Pro Bedienungsanleitung... -
Seite 100: Einsetzen Und Entfernung Des Akku-Packs
Einsetzen des Akku-Packs Entfernen Sie den Clip wie im Abschnitt “Montage und Demontage des Gürtelclips “, erklärt. Setzen Sie den Akku-Pack in das Batteriefach. Schließen Sie die Abdeckung und befestigen Sie den Gürtelclip. Bild 2 Midland G7 Pro Bedienungsanleitung | 13... -
Seite 101: Grundfunktionen
Empfang zurück Halten Sie beim Senden und Empfangen (sofern möglich) die Antenne immer senkrecht und versuchen Sie sich soweit wie möglich Abstand von Ausbrei- tungshindernissen, wie Metallteilen, Wänden oder auch anderen Personen zu halten. 14 | Midland G7 Pro Bedienungsanleitung... -
Seite 102: Rauschsperrentaste (Monitor)
Drücken der Sendetaste PTT [13] auch in die Kommunikation auf diesem Kanal einschalten. • Ihr G7 Pro bleibt aber dennoch im Scan Mode (die Kanäle blinken). Sie können den Suchlauf durch Drücken der ▼/▲ [18] Tasten fortsetzen und auch die Suchlaufrichtung ändern. -
Seite 103: Tastensperre
Sie das Gerät wieder benutzen oder ein Empfangssignal ankommt, schalten sich alle Kreise wieder ein. Bei leer werdender Batterie erscheint die Batterie- anzeige btLO auf dem Display. Ersetzen Sie dann ihre Batterien oder laden Sie die Akkus wieder auf. 16 | Midland G7 Pro Bedienungsanleitung... -
Seite 104: Menüfunktionen
CTCSS oder DCS aktivieren: • Funkgerät einschalten und Kanal auswählen. • 2 x MENU [19] drücken, bis neben der Kanalzahl oF oder eine Nummer 01..38 oder 001.. 104 blinkt (oF ist die Werkseinstellung). Zweistellige Midland G7 Pro Bedienungsanleitung | 17... -
Seite 105: Hohe Oder Niedrige Sendeleistung Einstellen (Pmr Band)
Umschalten auf höhere Leistung wie bei PMR 446 nicht möglich. VOX Funktion (automatische Sprachsteuerung) Das Midland G7/G7E Pro verfügt über eine Freisprech-Funktion. Diese wird verwendet, wenn keine Möglichkeit besteht, die Sendetaste zu betätigen. Sie können diese Funktion mit oder ohne Zubehör benutzen. Wird in das Mikrofon... -
Seite 106: Vibrationsalarm (Vibracall)
Gerät automatisch zu senden. Das G7 Pro hat drei verschiedenen VOX Modi. • VOX standard (Anzeige Vo) • VOX babysitting (Anzeige Vb) • VOX Bike (Vc für Motorradfahrer) • Diese Optionen können jeweils in zwei Empfindlichkeitsstufen wie folgt ausgewählt werden:... -
Seite 107: Roger Beep (Übergabeton Am Ende Der Sendung)
• Zum Senden eines Ruftons CALL/ [15] drücken. Im Display erscheint TX und Sie hören die Rufmelodie im Lautsprecher mit. Beim Midland G7 Pro können Sie 10 verschiedene Rufmelodien auswählen: • 7 x MENU [19] drücken, im Display erscheint CA 1 •... -
Seite 108: Tastenton
• Drücken Sie 8 x MENU [19] bis der Menüpunkt bP erscheint • Mit den Scroll-Tasten ▼/▲ [18] wählen Sie bPof bzw. bPon aus. • bestätigen Sie mit PTT oder warten Sie 10 Sekunden Midland G7 Pro Bedienungsanleitung | 21... -
Seite 109: Tipps Zur Fehlersuche
Tipps zur Fehlersuche Ihr Midland G7/G7E Pro ist für eine lange Lebensdauer konzipiert. Falls ein Problem auftreten sollte, versuchen Sie bitte zunächst in diesem Kapitel eine Lösung zu finden, bevor Sie das Funkgerät zu einer Reparatur einschicken. Reset Bei Fehlfunktionen (seltsame Anzeigen, blockierte Tasten und Funktionen usw.) kann u.U. -
Seite 110: Tabelle Zur Fehlersuche
Kanal und ggf. anderen Kanal ausprobieren, falls erlaubt Funkgerät befindet sich Funkgerät so weit wie möglich zu nahe an möglichen von störenden Geräten Störquellen, wie entfernt platzieren. Computer, Inverter, TV Gerät, Radargerät, andere Sender Midland G7 Pro Bedienungsanleitung | 23... - Seite 111 Memory-Effekt in den meisten Fällen rückgängig, ansonsten Akkus erneuern Logische CPU blockiert nach Reset auf Werkseinstellungen Fehlfunktionen, Störeinwirkungen von testen seltsames außen Verhalten des Geräts, falsche Symbole im Display 24 | Midland G7 Pro Bedienungsanleitung...
-
Seite 112: Technische Daten
WARNUNG: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu können, ziehen Sie bitte - falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerät muss sich in der Nähe der Funkanlage befinden und jederzeit leicht zugänglich sein. Midland G7 Pro Bedienungsanleitung | 25... -
Seite 113: Gewährleistungs- Und Recyclinginformationen
Sie es bitte nur bei den überall eingerichteten kommunalen Sammelstellen zum Recycling ab. Dieses Sammelsystem wird von der Industrie finanziert und sichert auch die umweltgerechte Entsorgung und das Recycling wertvoller Rohstoffe. 26 | Midland G7 Pro Bedienungsanleitung... - Seite 114 Midland G7 Pro Bedienungsanleitung | 27...
- Seite 115 MIDLAND G7/G7E PRO RADIO BI BANDE PMR446/LPD RADIO PMR446 › MANUEL UTILISATEUR Coverage* * Depending on terrain...
