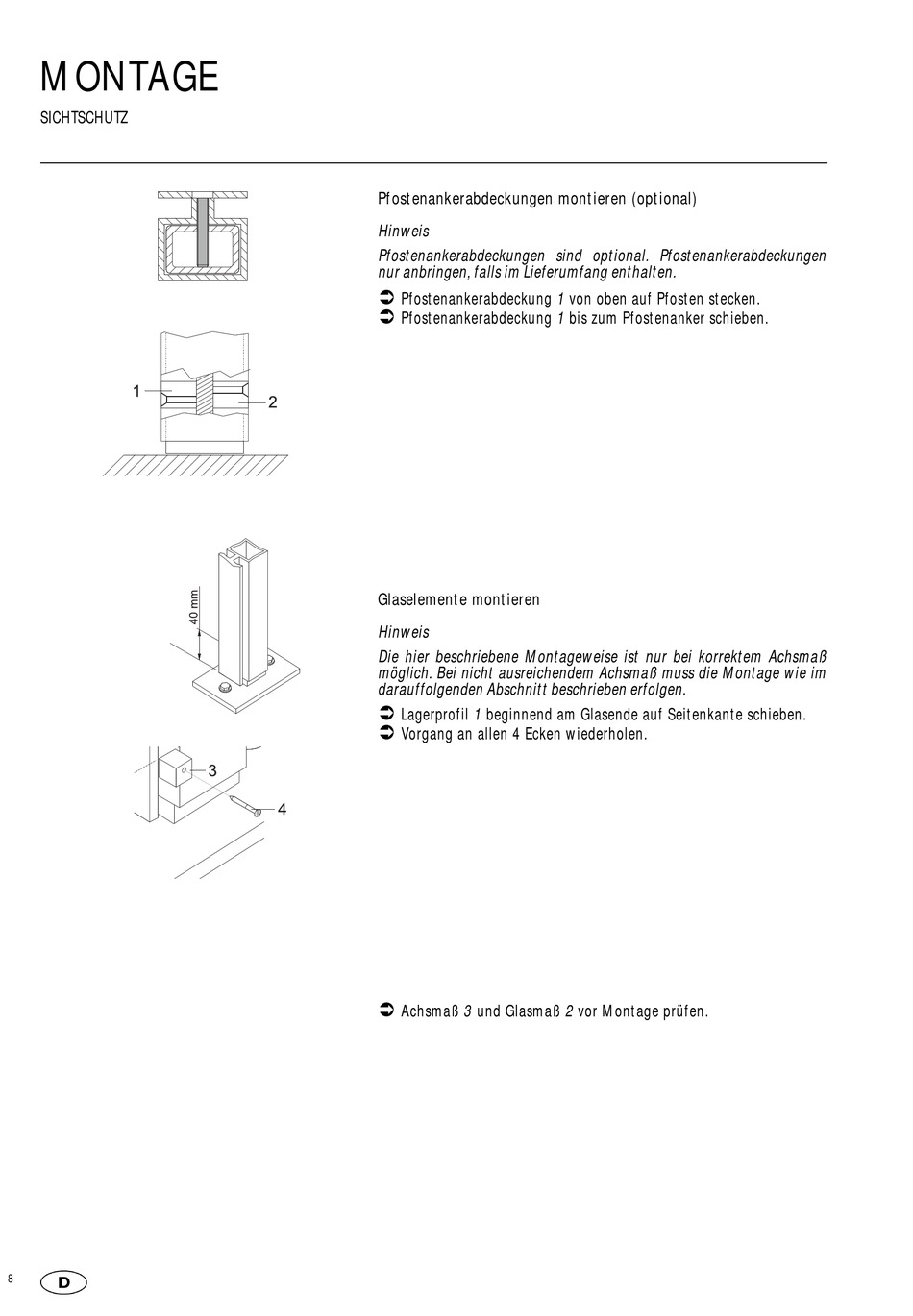

MONTAGE
SICHTSCHUTZ
8
Pfostenankerabdeckungen montieren (optional)
Hinweis
Pfostenankerabdeckungen sind optional. Pfostenankerabdeckungen
nur anbringen, falls im Lieferumfang enthalten.
Pfostenankerabdeckung 1 von oben auf Pfosten stecken.
Pfostenankerabdeckung 1 bis zum Pfostenanker schieben.
Glaselemente montieren
Hinweis
Die hier beschriebene Montageweise ist nur bei korrektem Achsmaß
möglich. Bei nicht ausreichendem Achsmaß muss die Montage wie im
darauffolgenden Abschnitt beschrieben erfolgen.
Lagerprofil 1 beginnend am Glasende auf Seitenkante schieben.
Vorgang an allen 4 Ecken wiederholen.
Achsmaß 3 und Glasmaß 2 vor Montage prüfen.
