Sprinz SICHTSCHUTZ System COMPACT Montageanleitung Seite 5

MONTAGE
SICHTSCHUTZ

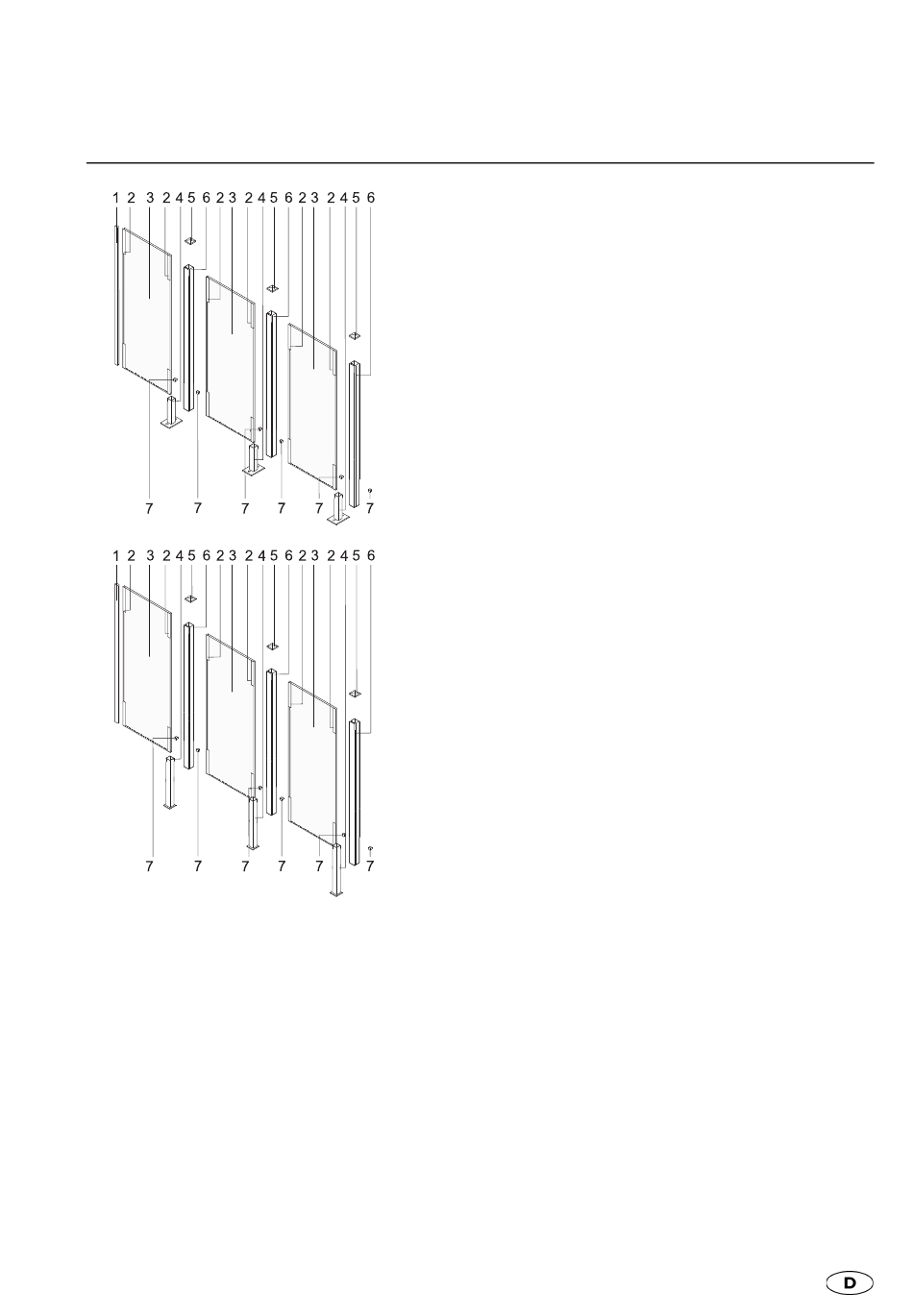

Übersicht
Legende Variante mit Pfostenanker zum Aufschrauben:
1. Endfeld
2. Glaskantenprofil
3. Glaselement
4. Pfostenanker zum Aufschrauben
5. Pfostenabschlusskappe
6. Pfosten
7. Lagerklotz
Legende Variante mit Pfostenanker zum Einbetonieren:
1. Endfeld
2. Glaskantenprofil
3. Glaselement
4. Pfostenanker zum Einbetonieren
5. Pfostenabschlusskappe
6. Pfosten
7. Lagerklotz
Legende Variante zum Einbetonieren:
1. Endfeld
2. Glaskantenprofil
3. Glaselement
4. Winkel für Pfosten
5. Pfostenabschlusskappe
6. Pfosten
7. Lagerklotz
5
