Inhaltszusammenfassung für Sprinz SICHTSCHUTZ System COMPACT

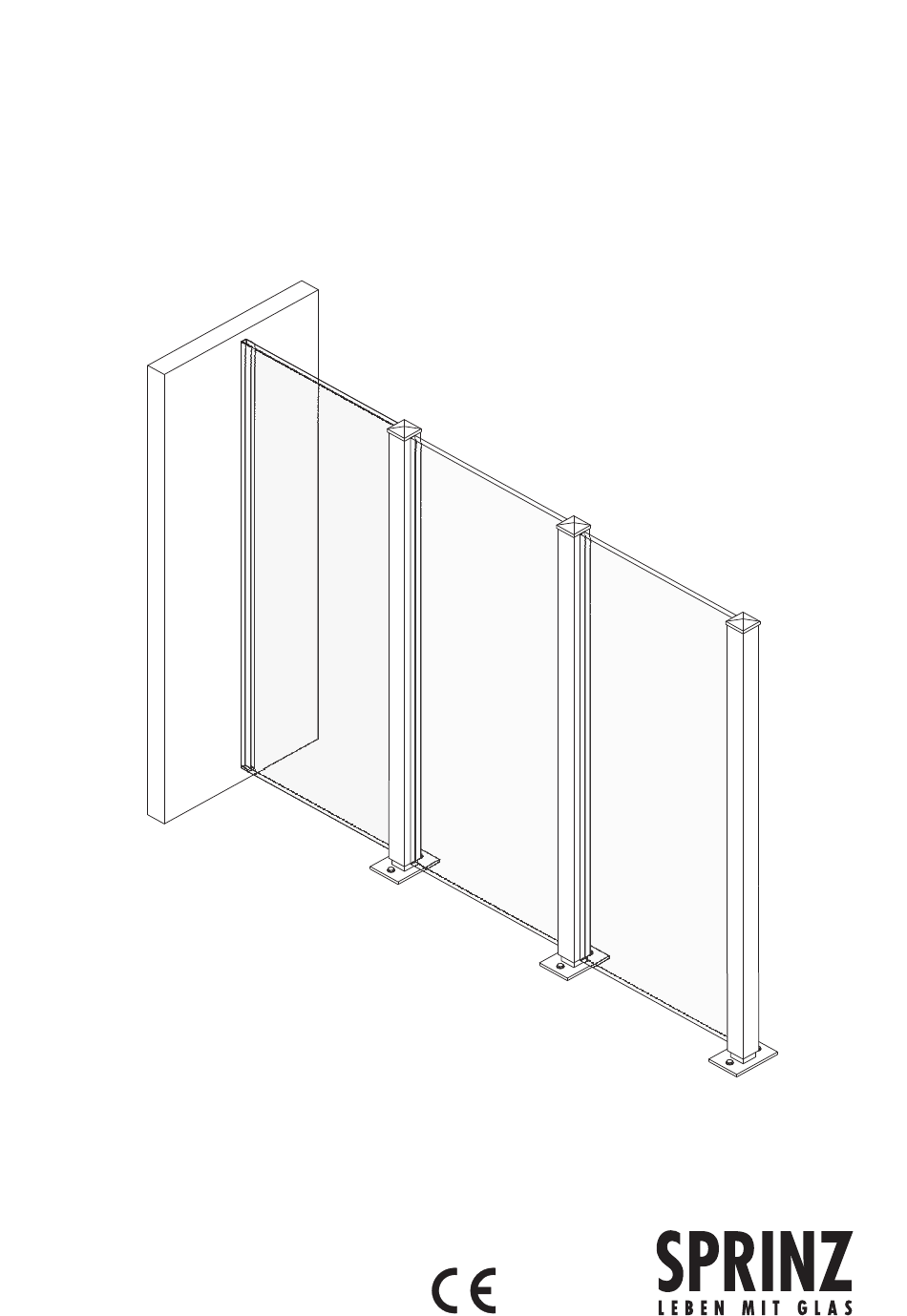

- Seite 1 MONTAGEANLEITUNG SICHTSCHUTZ System COMPACT...
- Seite 3 BENUTZERFÜHRUNG SICHTSCHUTZ BENUTZERFÜHRUNG AUSFÜHRUNGEN Warnhinweise SPRINZ produziert den Ganzglas-Sichtschutz in folgenden Ausführungen: Abstufung der Warnhinweise mit Pfostenanker zum Aufschrauben Warnhinweise unterscheiden sich nach der Art der Gefahr mit Pfostenanker zum Einbetonieren durch folgende Signalworte: ohne Pfostenanker zum Einbetonieren ...
-
Seite 4: Montage
MONTAGE SICHTSCHUTZ Variante zum Einbetonieren Es sind enthalten: Pfosten zum Einbetonieren 2 Winkel, 30x30x3 pro Pfosten 2 Schrauben zur Montage Winkel Aluminiumklebeband 2 Lagerklötze pro Glaselement 2 Schrauben pro Glaselement zur Montage Lagerklötze Pfostenabschlusskappen ... - Seite 5 MONTAGE SICHTSCHUTZ Übersicht Legende Variante mit Pfostenanker zum Aufschrauben: 1. Endfeld 2. Glaskantenprofil 3. Glaselement 4. Pfostenanker zum Aufschrauben 5. Pfostenabschlusskappe 6. Pfosten 7. Lagerklotz Legende Variante mit Pfostenanker zum Einbetonieren: 1. Endfeld 2. Glaskantenprofil 3. Glaselement 4. Pfostenanker zum Einbetonieren 5.
- Seite 6 MONTAGE SICHTSCHUTZ Pfostenanker montieren Bei Variante mit Pfostenanker zum Aufschrauben A: Hinweis Für die Montage des Pfostenankers zum Aufschrauben ist ein Beton- fundament erforderlich. Achsmaße einhalten. Max. Pfostenabstand entsprechend beachten. Pfostenanker 1 mit längerer Wasserwaage ausrichten. Bohrlöcher mit Pfostenanker 1 anzeichnen.
- Seite 7 MONTAGE SICHTSCHUTZ Pfosten auf Pfostenanker schieben. Längere Gewindeschraube (M8x45) durch durchbohrte Wandung bis zum Anschlag einschrauben . Pfosten mit zweiter Gewindeschraube fixieren. Auflager montieren Hinweis Bohrung in Auflager ist asymmetrisch. Bei Montage sicherstellen, dass rechtes Auflager 2 mit Bohrung oben und linkes Auflager 1 mit Bohrung unten befestigt wird.
- Seite 8 MONTAGE SICHTSCHUTZ Pfostenankerabdeckungen montieren (optional) Hinweis Pfostenankerabdeckungen sind optional. Pfostenankerabdeckungen nur anbringen, falls im Lieferumfang enthalten. Pfostenankerabdeckung 1 von oben auf Pfosten stecken. Pfostenankerabdeckung 1 bis zum Pfostenanker schieben. Glaselemente montieren Hinweis Die hier beschriebene Montageweise ist nur bei korrektem Achsmaß möglich.
- Seite 9 MONTAGE SICHTSCHUTZ Glaselement mit Lagerprofil rechts bis zum Anschlag einfahren (Schritt A). Glaselement parallel stellen (Schritt B). Glaselement mittig ausrichten (Schritt C). Glaselemente bei engem Achsmaß montieren Lagerprofil 1 beginnend am Glasende auf Seitenkante schieben. Vorgang an allen 4 Ecken wiederholen.
- Seite 10 MONTAGE SICHTSCHUTZ Glaselement in einen Pfosten einschieben. Glaselement soweit anheben bis Glaselement in Nut von gegen- überliegendem Pfosten passt. Glaselement bis zum Auflager ablassen. Glaselement ausrichten. Pfosten links und rechts mit längerer Wasserwaage ausrichten und mit Gewindeschraube 1 und 2 fixieren.
- Seite 11 MONTAGE SICHTSCHUTZ Kunststoffplatten, 1 mm, 3 an Vorderseite und 4 an Rückseite unten am Glaselement versetzt zwischen Lagerprofil und Pfosten- fläche einschieben. Kunststoffplatten 3 und 4 parallel zum Pfosten drehen. Sicherstellen, dass Kunststoffplatten 3 und 4 nicht herausstehen und fest sitzen.
- Seite 12 MONTAGE SICHTSCHUTZ Sicherstellen, dass Kunststoffplatten 5 und 6 nicht herausstehen und fest sitzen. Endfeld montieren Verletzungsgefahr und Beschädigungen! Sicherstellen, dass keine elektrischen Leitungen und/ oder Wasserleitungen im Bereich der Befestigungs- Warnung löcher liegen. Hinweis Endfeld dient zur Montage eines Glaselements an eine bestehende Wand.
- Seite 13 MONTAGE SICHTSCHUTZ Keildichtung in Endfeld schieben Hinweis Dieser Arbeitsschritt gilt ausschließlich für Varianten mit Endfeld. Um Eindrücken zu erleichtern, Keildichtung mit Spülmittel benetzen. Keildichtung 2 in Endfeld 1 drücken. Hinweis Um ein diagonales Verrutschen des Glaselements zu verhindern, ist ein Distanzhalter im Endfeld mit den Abmessungen 20 x 20 mm erforder- lich.
- Seite 14 Sicherstellen, dass Kunststoffabdeckungen 1 bündig mit Pfosten- oberfläche in Bohrungen sitzen. Glaskante versiegeln Hinweis Sprinz empfiehlt, die Glaskante auf beiden Seiten durchgehend zu ver- siegeln. Eine Versiegelung bietet folgende Vorteile: -Kunststoffplatten in Nut sind nicht mehr sichtbar. -Kunststoffplatten sind vor Witterungseinflüssen geschützt und kön- nen nicht herausfallen.
- Seite 15 MONTAGE SICHTSCHUTZ Bild: Variante mit Pfostenanker zum Einbetonieren Bild: Variante Pfosten zum Einbetonieren...
- Seite 16 MONTAGE SICHTSCHUTZ...
