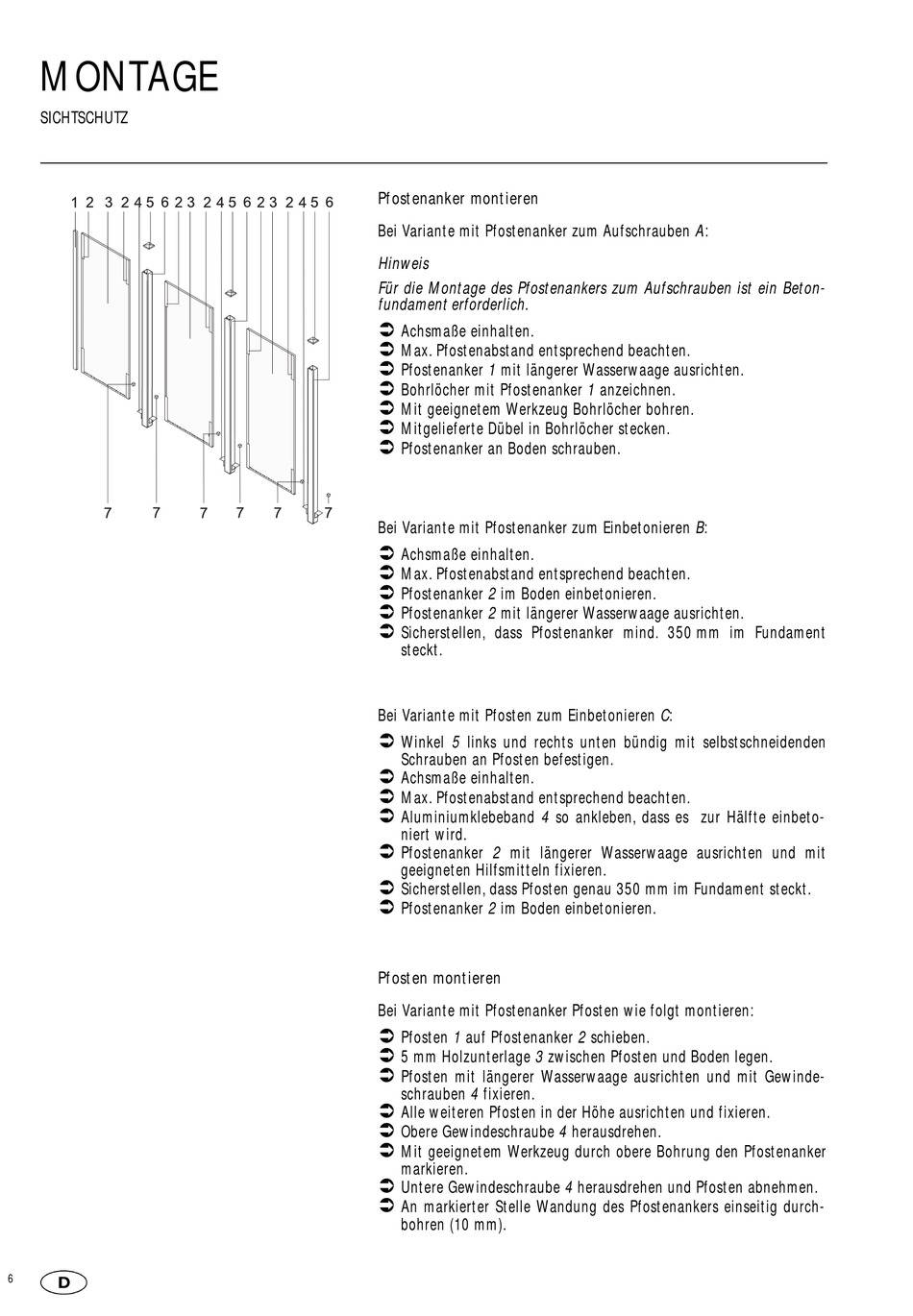

MONTAGE
SICHTSCHUTZ
6
Pfostenanker montieren
Bei Variante mit Pfostenanker zum Aufschrauben A:
Hinweis
Für die Montage des Pfostenankers zum Aufschrauben ist ein Beton-
fundament erforderlich.
Achsmaße einhalten.
Max. Pfostenabstand entsprechend beachten.
Pfostenanker 1 mit längerer Wasserwaage ausrichten.
Bohrlöcher mit Pfostenanker 1 anzeichnen.
Mit geeignetem Werkzeug Bohrlöcher bohren.
Mitgelieferte Dübel in Bohrlöcher stecken.
Pfostenanker an Boden schrauben.
Bei Variante mit Pfostenanker zum Einbetonieren B:
Achsmaße einhalten.
Max. Pfostenabstand entsprechend beachten.
Pfostenanker 2 im Boden einbetonieren.
Pfostenanker 2 mit längerer Wasserwaage ausrichten.
Sicherstellen, dass Pfostenanker mind. 350 mm im Fundament
steckt.
Bei Variante mit Pfosten zum Einbetonieren C:
Winkel 5 links und rechts unten bündig mit selbstschneidenden
Schrauben an Pfosten befestigen.
Achsmaße einhalten.
Max. Pfostenabstand entsprechend beachten.
Aluminiumklebeband 4 so ankleben, dass es zur Hälfte einbeto-
niert wird.
Pfostenanker 2 mit längerer Wasserwaage ausrichten und mit
geeigneten Hilfsmitteln fixieren.
Sicherstellen, dass Pfosten genau 350 mm im Fundament steckt.
Pfostenanker 2 im Boden einbetonieren.
Pfosten montieren
Bei Variante mit Pfostenanker Pfosten wie folgt montieren:
Pfosten 1 auf Pfostenanker 2 schieben.
5 mm Holzunterlage 3 zwischen Pfosten und Boden legen.
Pfosten mit längerer Wasserwaage ausrichten und mit Gewinde-
schrauben 4 fixieren.
Alle weiteren Pfosten in der Höhe ausrichten und fixieren.
Obere Gewindeschraube 4 herausdrehen.
Mit geeignetem Werkzeug durch obere Bohrung den Pfostenanker
markieren.
Untere Gewindeschraube 4 herausdrehen und Pfosten abnehmen.
An markierter Stelle Wandung des Pfostenankers einseitig durch-
bohren (10 mm).
