MONTAGE
SICHTSCHUTZ

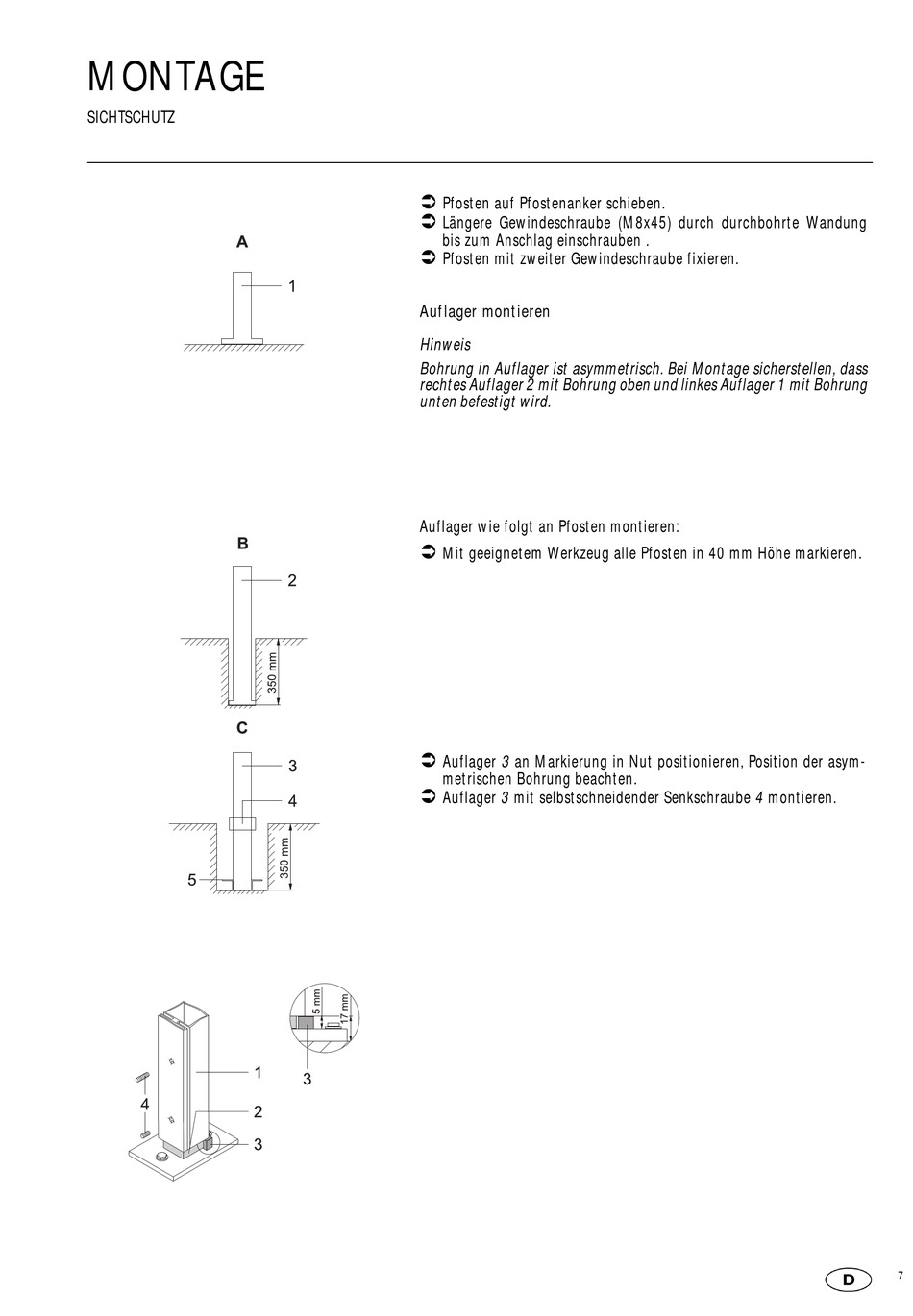

Pfosten auf Pfostenanker schieben.
Längere Gewindeschraube (M8x45) durch durchbohrte Wandung
bis zum Anschlag einschrauben .
Pfosten mit zweiter Gewindeschraube fixieren.
Auflager montieren
Hinweis
Bohrung in Auflager ist asymmetrisch. Bei Montage sicherstellen, dass
rechtes Auflager 2 mit Bohrung oben und linkes Auflager 1 mit Bohrung
unten befestigt wird.
Auflager wie folgt an Pfosten montieren:
Mit geeignetem Werkzeug alle Pfosten in 40 mm Höhe markieren.
Auflager 3 an Markierung in Nut positionieren, Position der asym-
metrischen Bohrung beachten.
Auflager 3 mit selbstschneidender Senkschraube 4 montieren.
