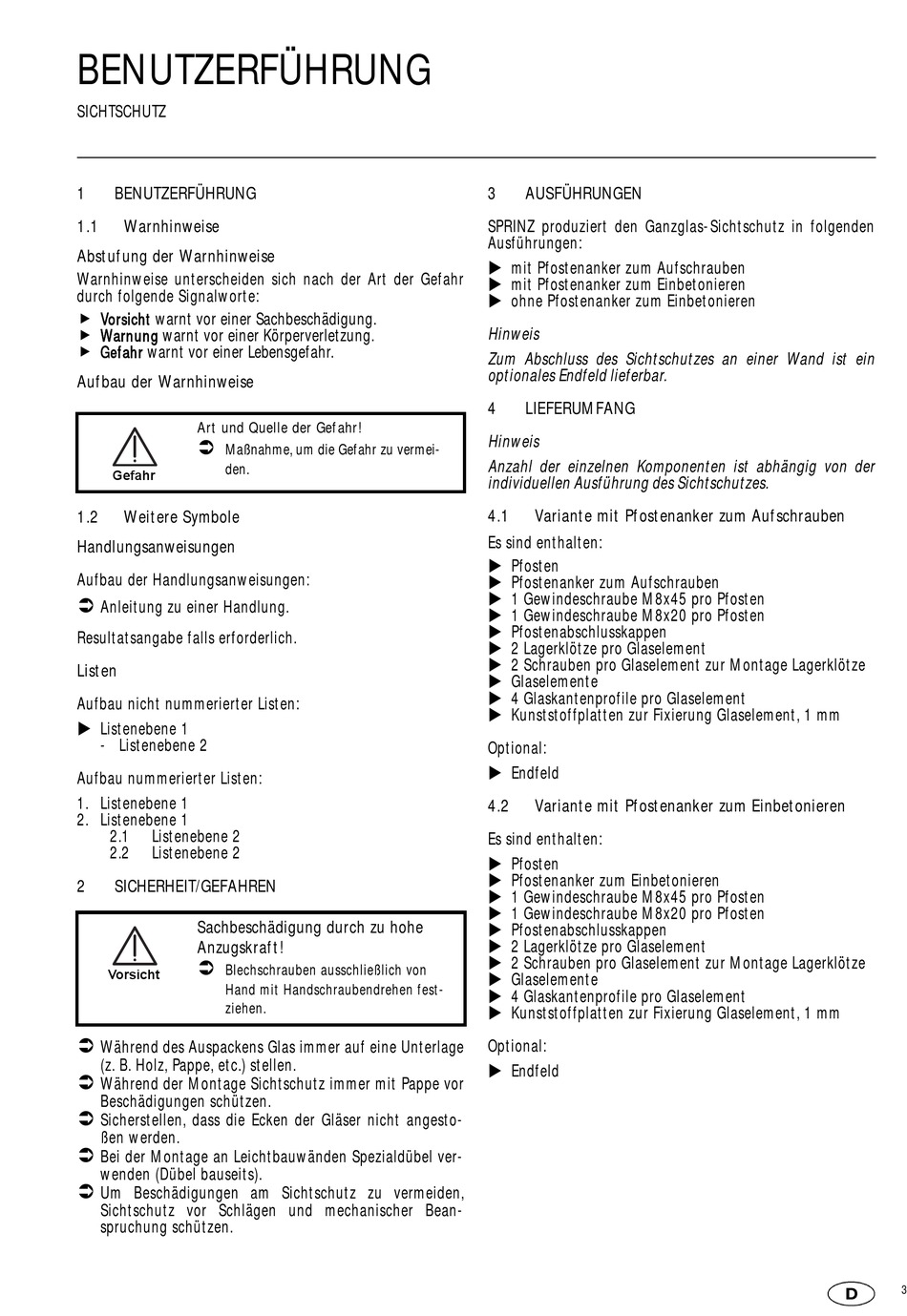

BENUTZERFÜHRUNG

SICHTSCHUTZ

BENUTZERFÜHRUNG

1.1

Warnhinweise

Abstufung der Warnhinweise

Warnhinweise unterscheiden sich nach der Art der Gefahr

durch folgende Signalworte:

 Vorsicht warnt vor einer Sachbeschädigung.

 Warnung warnt vor einer Körperverletzung.

 Gefahr warnt vor einer Lebensgefahr.

Aufbau der Warnhinweise

Art und Quelle der Gefahr!



Maßnahme, um die Gefahr zu vermei-

den.

Gefahr

1.2

Weitere Symbole

Handlungsanweisungen

Aufbau der Handlungsanweisungen:



Anleitung zu einer Handlung.

Resultatsangabe falls erforderlich.

Listen

Aufbau nicht nummerierter Listen:

 Listenebene 1

- Listenebene 2

Aufbau nummerierter Listen:

1. Listenebene 1

2. Listenebene 1

2.1

Listenebene 2

2.2

Listenebene 2

SICHERHEIT/GEFAHREN

Sachbeschädigung durch zu hohe

Anzugskraft!



Blechschrauben ausschließlich von

Vorsicht

Hand mit Handschraubendrehen fest-

ziehen.



Während des Auspackens Glas immer auf eine Unterlage

(z. B. Holz, Pappe, etc.) stellen.



Während der Montage Sichtschutz immer mit Pappe vor

Beschädigungen schützen.



Sicherstellen, dass die Ecken der Gläser nicht angesto-

ßen werden.



Bei der Montage an Leichtbauwänden Spezialdübel ver-

wenden (Dübel bauseits).



Um Beschädigungen am Sichtschutz zu vermeiden,

Sichtschutz vor Schlägen und mechanischer Bean-

spruchung schützen.

AUSFÜHRUNGEN

SPRINZ produziert den Ganzglas-Sichtschutz in folgenden

Ausführungen:

 mit Pfostenanker zum Aufschrauben

 mit Pfostenanker zum Einbetonieren

 ohne Pfostenanker zum Einbetonieren

Hinweis

Zum Abschluss des Sichtschutzes an einer Wand ist ein

optionales Endfeld lieferbar.

LIEFERUMFANG

Hinweis

Anzahl der einzelnen Komponenten ist abhängig von der

individuellen Ausführung des Sichtschutzes.

4.1

Variante mit Pfostenanker zum Aufschrauben

Es sind enthalten:

 Pfosten

 Pfostenanker zum Aufschrauben

 1 Gewindeschraube M8x45 pro Pfosten

 1 Gewindeschraube M8x20 pro Pfosten

 Pfostenabschlusskappen

 2 Lagerklötze pro Glaselement

 2 Schrauben pro Glaselement zur Montage Lagerklötze

 Glaselemente

 4 Glaskantenprofile pro Glaselement

 Kunststoffplatten zur Fixierung Glaselement, 1 mm

Optional:

 Endfeld

4.2

Variante mit Pfostenanker zum Einbetonieren
