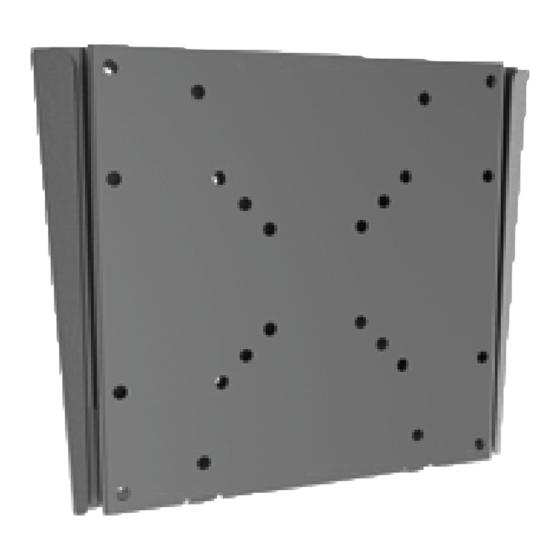

RICOO F0522 Montageanleitung

Typ: F0522
Please measure distance between mounting holes.

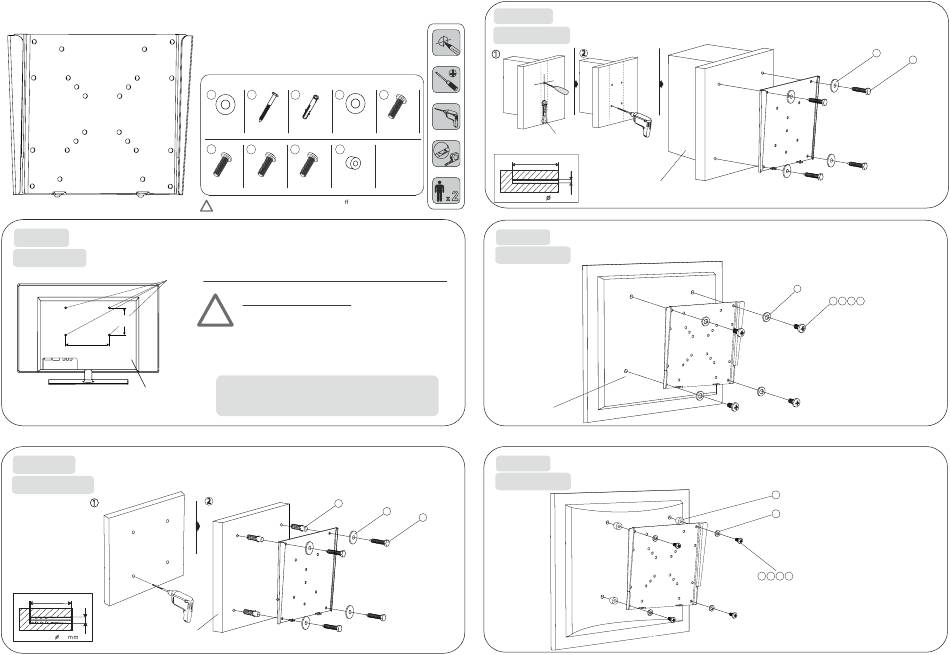

STEP 1
Bitte den Lochabstand vor der Montage nachmessen.
SCHRITT 1
Mounting holes
Befestigungslöcher
Vertical /
Senkrecht
Horizontal / Waagerecht
TV / monitor back
TV / Monitor Rückseite
STEP 2 A Solid concrete mounting
Befestigung an der Massivbetonwand
SCHRITT 2 A
1
Drilling
Bohrung
50 mm
Concrete Wall
8
Betonwand
Scope of the delivery
Lieferumfang
Plastic bag / Plastikbeutel
A B C D
Metal washer
Metal washer M6
Metallscheibe M6 M6 x 50MM S8 x 40MM Metallscheibe
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk.
F G I
H
Small spacers
M5 x 25MM M6 x 25MM M8 x 25MM
Abstandshalter
4 pcs/Stk. 4 pcs/Stk. 4 pcs/Stk. 8 pcs/Stk.
Please note: The numbering on the plastic bag may di er!
!
Bitte beachten: die Durchnummerierung auf dem Plastikbeutel kann abweichen!
Please check BEFORE installation distance between
mounting holes on your TV / monitor!
!
Bitte überprüfen Sie VOR der Montage
den Lochabstand zwischen den Befestigungslöchern
an Ihrem TV / Monitor!
This wall mount supports the following distance between holes / VESA:
Diese Wandhalterung unterstützt folgende VESA / Lochabstände:
50mm, 75mm, 100mm, 200mm
Horizontal / Waagerecht:
50mm, 75mm, 100mm, 200mm
Vertical / Senkrecht :
C
STEP 2 B
SCHRITT 2 B
1
E
M4 x 25MM
4 pcs/Stk.
Stud finder
Drilling
Balkenfinder
Bohrung
50 mm
3 mm
STEP 3 A
SCHRITT 3 A
Monitor back
Monitor Rückseite
If screws "E,F,G,H" are too long, small spacers "I" can be used.
Wenn Schrauben "E,F,G,H" zu lang sind, können Abstandshalter "I" verwendet werden.
STEP 3 B
SCHRITT 3 B
A
B
Wood stud mounting
Befestigung an der Holzbalkenwand
Wood stud
Holzbalken
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
Attaching wall bracket to screen
Anbringung der Halterung an den Bildschirm
E F G H
* Use the matching screws for your TV model.
* Benutzen Sie die für Ihr TV-Modell passende Schrauben.
E
F
For TVs with a flat back
Für TV/Monitore mit
flacher Rückseite
D
*
E F G H
, , ,
For TVs with a curved back
Für TV/Monitore mit
gewölbter Rückseite
I
D
*
, , ,
