3. LightFit Winkel 15°, 30° und 45°
Abwasser: 0,5 bar (Prüfdruck DIN EN 1610)
Für Rohre aus PE 80 und PE 100
160 mm SDR 17 / 17.6

3.1 Vorbereitung und Positionierung

Die zu verschweißenden Rohrenden (auch für
●
Winkel mit Schweißmuffe / Spitzende) recht-
winkelig abtrennen und gemäß DVS 2207-1
und Kapitel 2.1 ff. dieser Anleitung vorbereiten.
Die Positionierung, die anschließende
●
Schweißung und die Abkühlzeit hat
im spannungsfreien Zustand zu erfolgen.
Bewegungen und Spannungen sind während
der Schweißung und der Abkühlzeit durch
geeignete Maßnahmen zu unterbinden.
Die Schweißung hat unmittelbar nach der
●
Positionierung zu erfolgen.
3.2 Schweißung
Die Schweißung gemäß Kapitel 2.5 dieser
●
Anleitung durchführen.
3.3 Abkühlzeiten
Die Verbindung darf erst nach der auf dem
●
Fitting angegebenen Abkühlzeit (C.T./cool: XX
min.) bewegt werden.
Der volle Prüf- bzw. Betriebsdruck (0,5 bar)
●
darf erst nach Ablauf der aufgeführten Zeiten
erfolgen:
LightFit Winkel:
Abmessung
d 160 =
Abkühlzeit
35 min.
Montageanleitung LightFit

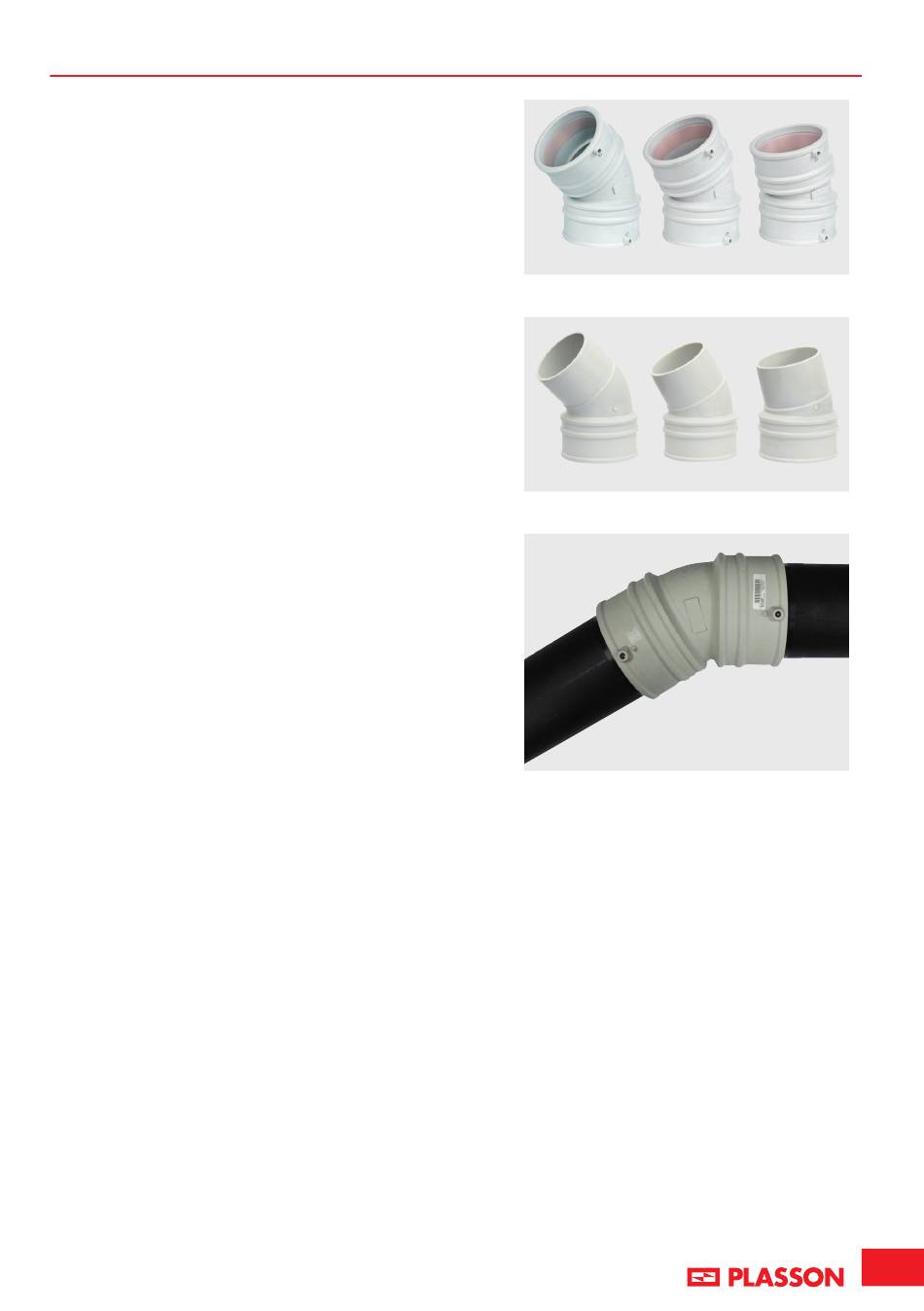

45° 30°
Art.-Nr.: 470604 473304
45° 30°
Art.-Nr.: 4737S 4733S
15°
473704
15°
4706S
