Elektroschweißmuffen; Vorbereitung; Spanabhebende Bearbeitung; Reinigung - Plasson LightFit Montageanleitung

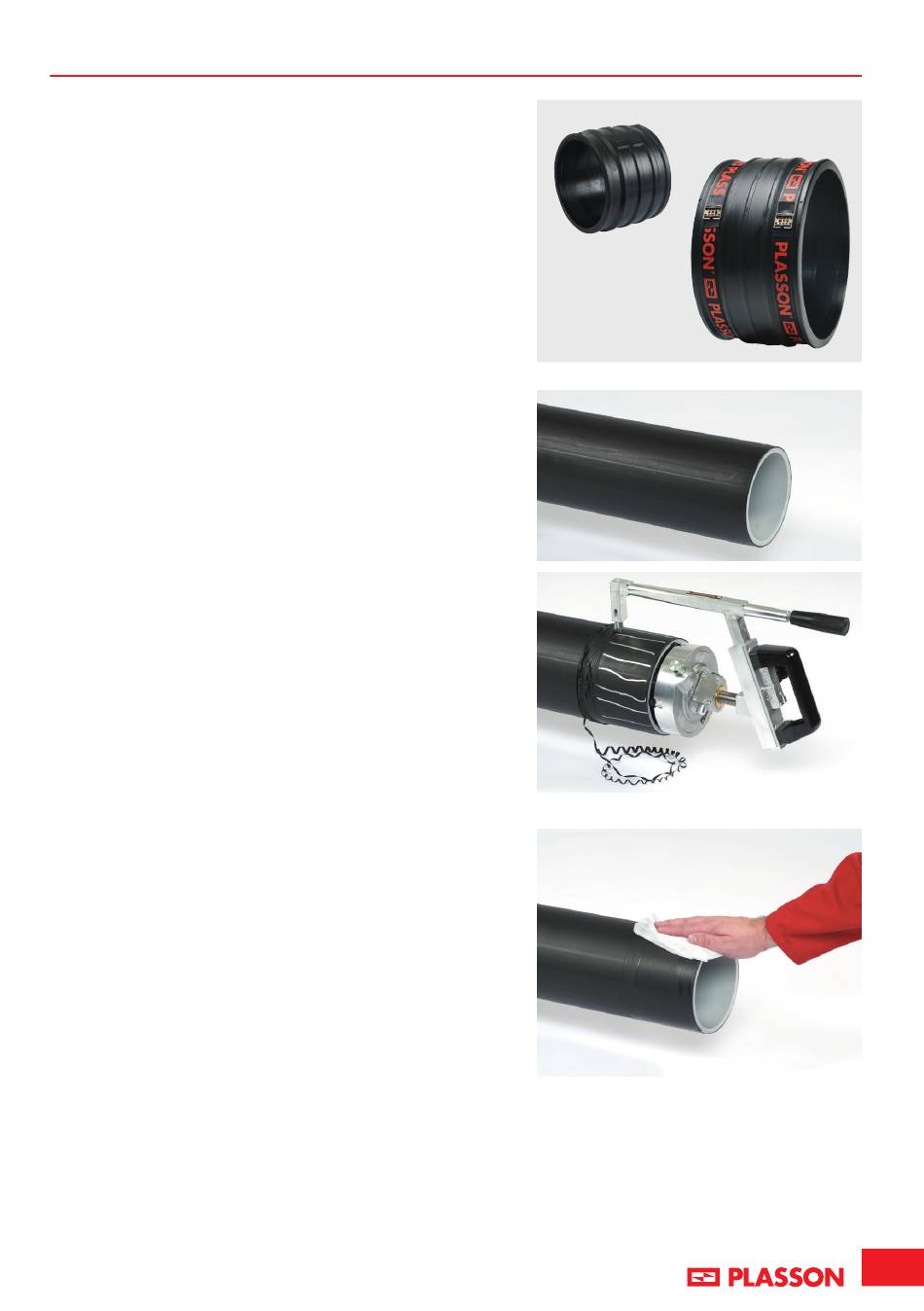

2. LightFit Muffen Art.-Nr.: 46010
Wasser: 10 bar
(Betriebsdruck nach EN 12201-3)
Freispiegelsysteme
Abwasser: 0,5 bar (Prüfdruck DIN EN 1610)
Für Rohre aus PE 80 und PE 100
d 63 – 90 mm
d 110 – 900 mm

2.1 Vorbereitung

Arbeitsbereich mit einem trockenen Lappen
●
vorreinigen.
Rohrenden rechtwinkelig abtrennen.
●
Schnittflächen entgraten.
●
Späne entfernen.
●

2.2 Spanabhebende Bearbeitung

Schweißbereich (Einstecktiefe der Muffe
●
+ 1 cm) markieren.
Die Oxidschicht der Rohroberflächen im mar-
●
kierten Schweißbereich mittels Ziehklinge (nur
PE 80) oder Spezialwerkzeug
(Rotationsschälgerät) vollständig spanabhe-
bend entfernen.
z.B. PLASSON Universal Rohrschälgerät
d 90 - 315 mm (Art.-Nr.: 29100090315)
PLASSON Universal Rohrschälgerät
d 355 - 710 mm (Art.-Nr.: 29100355710)
PLASSON Rohrschälgerät PF 450
d 250 - 400 mm (Art.-Nr.: 29100250450)
Verlängerungsset auf d = 800 mm
(Art.-Nr.: 29101500800)
> d 800 auf Anfrage

2.3 Reinigung

Fitting unmittelbar vor der Verschweißung aus
●
der Verpackung entnehmen.
Wenn eine saubere und fettfreie Verarbeitung
●
nicht gesichert werden kann, Fittinginnenseite
und die bearbeiteten Rohrflächen mit
Spezialreinigungsmittel* und ungefärbtem, nicht
faserndem, saugfähigem Papier reinigen.
Nur die mechanisch bearbeitete Fläche reinigen!
●
Reiniger verdunsten lassen.
●
Anschließend Einschubtiefe markieren.
●
*z.B. Tangit KS (Hersteller Henkel KG a.A., Düsseldorf)
SDR 11 – 26
SDR 11 – 33
Montageanleitung LightFit
Muffen bis 450 mm
Muffen ab 450 mm
Jede Seite separat zu
verschweißen!
5
