5.
LightFit Anschlusssättel Art.-Nr.: 4758
Freispiegelsysteme
Abwasser: 0,5 bar (Prüfdruck DIN EN 1610)
Für Rohre aus PE 80 und PE 100
d 200 – 710 mm
Die Sättel decken jeweils mehrere
Hauptrohrdimensionen ab*:
d x d1
200 x 160 mm
225 - 250 x 160 mm
280 - 315 x 160 mm
355 - 560 x 160 mm
560 - 710 x 160 mm
*LightFit Sättel sind auf PE-Liner mit Sonderab-
messungen (z.B. Close Fit Liner) einsetzbar.
Der Sattel wird durch das PLASSON Spannwerk-
zeug dem jeweiligen Durchmesser angepasst.
SDR 11 – 26

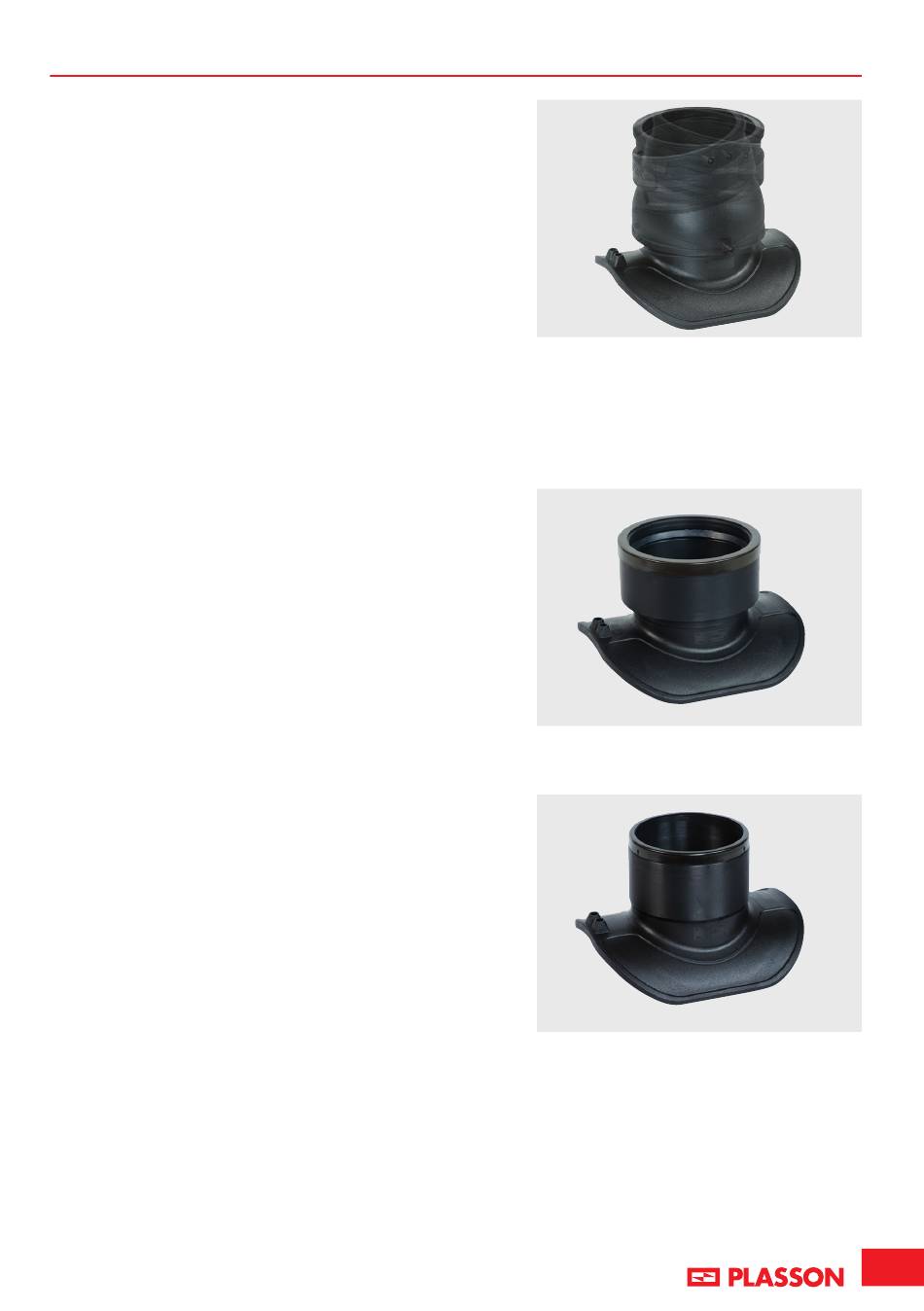

Montageanleitung LightFit
Typ 47580
mit flexibler PE-Anschlussmuffe 0-12°
Die Anschlussmuffe ermöglicht das in-
dividuelle Einstellen einer Auswinkelung
von 0-12°. Die Position wird bei der
Verschweißung dauerhaft fixiert.
Typ 4758V
mit angeformter PVC/PP-Steckmuffe
Typ 4758S
mit PE-Spitzende SDR 17
11
