Montageanleitung LightFit

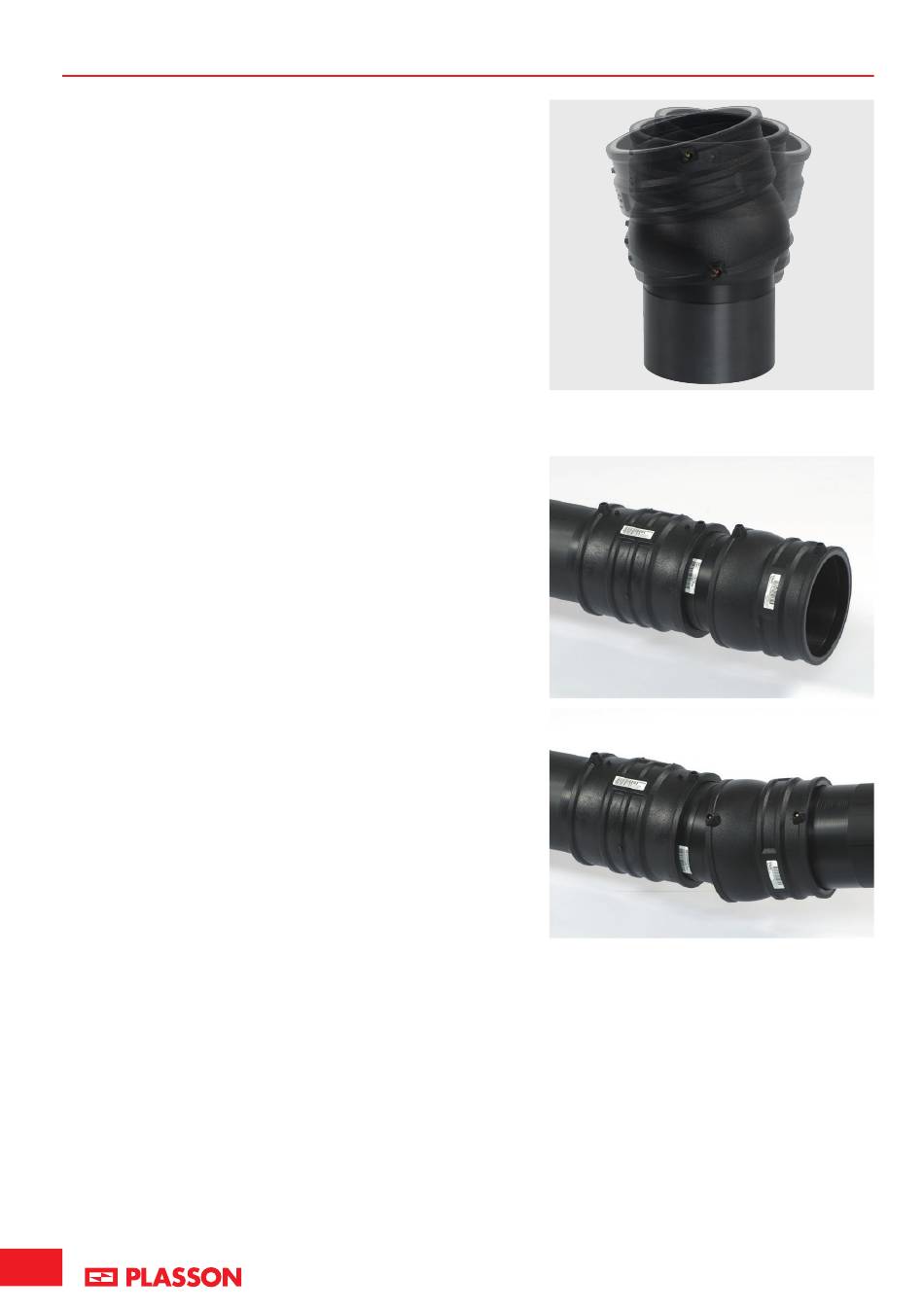

4. LightFit Flexwinkel Art.-Nr. 4747D4160
Abwasser: 0,5 bar (Prüfdruck DIN EN 1610)
Für Rohre aus PE 80 und PE 100
160 mm SDR 11 – 26
PLASSON Flexwinkel eignen sich zur individuellen
Einstellung einer Auswinkelung von 0-12°.
Die Position wird bei der Verschweißung dauerhaft
fixiert.
Die Hinweise gelten ausschließlich für PLASSON
Flexwinkel Art.-Nr. 4747D4160. Sie sind nicht auf
andere Bauteile übertragbar.

4.1 Vorbereitung und Positionierung

Die zu verschweißenden Rohrenden recht-
●
winkelig abtrennen und gemäß DVS 2207-1
und Kapitel 2.1 ff. dieser Anleitung vorbereiten.
Den Flexwinkel erst unmittelbar vor der
●
Montage aus dem Folienbeutel entnehmen.
Achten Sie darauf, dass die Schweißzonen,
●
die Kugelgelenke und das Spitzende frei von
Verschmutzungen und Feuchtigkeit bleiben!
Eine mechanische Bearbeitung von Kugelgelenk
●
und Spitzende ist nicht erforderlich.
Die Positionierung, die anschließende
●
Schweißung und die Abkühlzeit hat im span-
nungsfreien Zustand zu erfolgen.
Bewegungen und Spannungen sind während
der Schweißung und der Abkühlzeit durch
geeignete Maßnahmen zu unterbinden.
Die Schweißung hat unmittelbar nach der
●
Positionierung zu erfolgen.
4.2 Schweißung
Die Schweißung gemäß Kapitel 2.5 dieser
●
Anleitung durchführen.
4.3 Abkühlzeiten
Die Verbindung darf erst nach der auf dem
●
Fitting ange gebenen Abkühlzeit (C.T./cool: XX
min.) bewegt werden.
Der volle Prüf- bzw. Betriebsdruck (0,5 bar)
●
darf erst nach Ablauf der aufgeführten Zeiten
erfolgen:
LightFit Flexwinkel:
Abmessung
d 160
10
Abkühlzeit
= 35 min.
