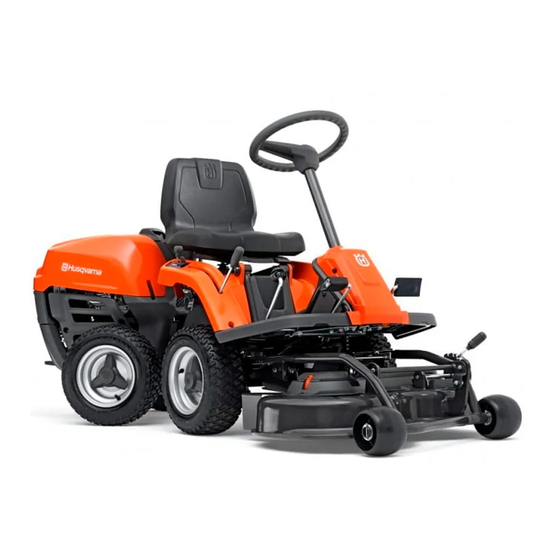

Husqvarna R112C Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für R112C:
- Bedienungsanweisung (128 Seiten) ,
- Bedienungsanweisung (100 Seiten) ,
- Bedienungsanleitung (140 Seiten)
Verwandte Anleitungen für Husqvarna R112C
Inhaltszusammenfassung für Husqvarna R112C
- Seite 1 R112C, R112C5, R115C Bedienungsanweisung 2-34 Manuel d'utilisation 35-67 Gebruiksaanwijzing 68-99 Navodila za uporabo 100-130...
-
Seite 2: Inhaltsverzeichnis
Motor: Getriebe: Produktbeschreibung weitere Aufgaben zu verwenden. Wenden Sie sich bitte an einen Husqvarna Händler in Ihrer Nähe, um weitere Das Produkt ist ein Aufsitzrasenmäher. Mit den Informationen über verfügbares Zubehör zu erhalten. Vorwärts- und Rückwärts-Pedalen kann der Benutzer Versichern Sie Ihr Gerät die Geschwindigkeit stufenlos anpassen. - Seite 3 Produktübersicht R112C, R115C 1. Typenschild 2. Hebel zum Ein- oder Ausschalten des Antriebs 3. Akku 4. Drosselklappe/Gashebel 5. Zündschloss 6. Hubhebel für das Mähdeck 7. Pedal hinten 8. Vorwärtspedal 9. Schnitthöhenhebel 10. Pedal der Feststellbremse 11. Sperrknopf für Feststellbremse 12. Sitzeinstellung 13.
-
Seite 4: Schalter Für Gas Und Choke
Produktübersicht R112C5 Mähdeck 1. Typenschild 2. Akku Das Gerät wird mit einem 2-in-1-Mähdeck mit 3. Drosselklappe/Gashebel Mulchfunktion verwendet. Die Mulchfunktion schneidet 4. Schalthebel das Gras zu Dünger. Das 2-in-1-Mähdeck kann auch 5. Zündschloss ohne Mulchfunktion verwendet werden, um den 6. Hubhebel für das Mähdeck Heckauswurf des Grases zu ermöglichen. -
Seite 5: Symbole Auf Dem Produkt
Kupplung (R112C5). Choke. Feststellbremse. Symbole auf dem Produkt Dieses Gerät entspricht den geltenden CE- WARNUNG: Bei nachlässiger oder nicht Richtlinien. ordnungsgemäßer Bedienung kann es zu schweren Verletzungen oder zum Tode des Umweltbelastende Geräuschemissionen Benutzers oder anderer Personen kommen. gemäß der entsprechenden Richtlinie der Europäischen Gemeinschaft. -
Seite 6: Allgemeine Sicherheitshinweise
Produkthaftung Wartungsposition für das Mähdeck. Im Sinne der Produkthaftungsgesetze übernehmen wir keine Haftung für Schäden, die unser Gerät verursacht, Betriebsposition für das Mähdeck. wenn... • das Gerät nicht ordnungsgemäß repariert wurde. Ölstand. • das Gerät mit Teilen repariert wurde, die nicht vom Hersteller stammen oder vom Hersteller zugelassen Hinweis: Weitere Symbole/Aufkleber auf dem Gerät sind. -
Seite 7: Sicherheitsvorschriften In Bezug Auf Kinder
• Transportieren Sie keine Passagiere. Das Gerät darf • Parken Sie das Gerät stets auf einer ebenen nur von einer Person verwendet werden. Oberfläche und schalten Sie den Motor ab. Sicherheitsvorschriften in Bezug auf Kinder WARNUNG: Lesen Sie die folgenden Warnhinweise, bevor Sie das Gerät benutzen. -
Seite 8: Persönliche Schutzausrüstung
Überprüfung der Sicherheitsvorrichtungen Gegenstände vorsichtig und stellen Sie sicher, dass durch. Wenn die Sicherheitsvorrichtungen defekt die Klingen die Objekte nicht berühren. sind, wenden Sie sich an Ihre Husqvarna- • Fahren Sie mit dem Gerät nicht über Objekte. Halten Servicewerkstatt. -
Seite 9: So Mähen Sie Den Rasen An Steigungen
Um den Geschwindigkeitsbegrenzer zu kontrollieren, Feststellbremse R112C, R115C WARNUNG: Wenn die Feststellbremse nicht • Lassen Sie das Vorwärtspedal los (1). Die funktioniert, kann das Gerät sich in Geschwindigkeit nimmt ab. Bewegung setzen und Verletzungen oder • Für mehr Bremskraft, drücken Sie das Schäden verursachen. -
Seite 10: Sicherer Umgang Mit Akkus
Verletzungen führen. Wenn der Akku deformiert oder beschädigt ist, wenden Sie • Mähen Sie nicht, wenn das Gras nass ist. Es ist sich an eine zugelassene Husqvarna rutschig, und die Räder können die Haftung Servicewerkstatt. verlieren, sodass das Gerät rutscht. -
Seite 11: So Befestigen Sie Das Mähdeck
Führen Sie keine Wartungsarbeiten an • Starten Sie den Motor nicht, wenn die Motor oder Mähdeck durch, ohne dass die Schutzabdeckungen entfernt wurden. Es besteht folgenden Bedingungen erfüllt sind: große Gefahr von Verletzungen durch bewegliche oder heiße Teile. • Der Motor ist ausgeschaltet. •... -
Seite 12: So Entfernen Sie Das Mähdeck
4. Richten Sie die Rohre auf dem Mähdeck mit den 8. Befestigen Sie die Spannfeder zum Spannen des Rohren auf dem Geräterahmen aus. Treibriemens. 5. Halten Sie das Mähdeck mit beiden Händen fest und 9. Bringen Sie die Abdeckung des Treibriemens wieder drücken Sie es hinein. - Seite 13 Sie es heraus. 7. Nehmen Sie den Treibriemen ab. 13. Nehmen Sie das Mähdeck ab und lehnen es an das 8. Für R112C, R112C5: Halten Sie das Mähdeck mit Gerät bzw. an eine Wand. beiden Händen fest und ziehen Sie es heraus.
-
Seite 14: Betrieb
Sie die Schrauben unter dem Sitz. Schieben Sie den Sitz in die gewünschte Position und ziehen Sie die Schrauben an. Um den Antrieb zu aktivieren und zu deaktivieren, R112C, R115C Um das Gerät mit abgestelltem Motor zu bewegen, muss das Antriebssystem deaktiviert werden. 831 - 001 - 15.06.2018... -
Seite 15: So Starten Sie Den Motor
Wenn der Motor kalt ist, bringen Sie den So starten Sie den Motor Gashebel in die Stellung (C), Choke-Position. 1. Stellen Sie bei R112C, R115C sicher, dass das Um den Antrieb zu Antriebssystem aktiviert ist, siehe aktivieren und zu deaktivieren, R112C, R115C auf Seite 14 . - Seite 16 Motor mit voller Drehzahl belastet die Treibriemen. Geben Sie auf keinen Fall Vollgas, bevor das Mähdeck in die Mähposition abgesenkt wurde. Um das Gerät in Betrieb zu nehmen, R112C, R115C Um das Gerät in Betrieb zu nehmen, R112C5 1. Stellen Sie die Schnitthöhe (1-5) mit dem Schnitthöhenhebel ein.
-
Seite 17: Um An Einer Steigung Zu Beginnen, R112C5
6. Senken Sie das Mähdeck ab. 2. Bringen Sie den Gashebel in Position A. 7. Betätigen Sie zum Bremsen die Feststellbremse/das Bremspedal. a) Bei R112C, R115C, lassen Sie den Motor mindestens 30 Sekunden im Leerlauf laufen. 831 - 001 - 15.06.2018... -
Seite 18: So Betätigen Und Lösen Sie Die Feststellbremse
Um die besten Ergebnisse zu erzielen, mähen Sie Feststellbremse den Rasen häufig und verwenden Sie die Mulchfunktion. Bei R112C, R115C befinden sich das Pedal der Feststellbremse und der Sperrknopf für die Feststellbremse auf der linken Seite. Bei R112C5 befinden sich das Pedal der Feststellbremse und der Sperrknopf für die Feststellbremse auf der rechten... -
Seite 19: So Reinigen Sie Das Gerät
Wartungsintervall in Tägliche Wartung vor Stunden Wartung dem Betrieb Stellen Sie sicher, dass keine Kraftstoff- oder Ölleckagen vorhan- den sind So reinigen Sie das Ge- Reinigen Sie entsprechen den Angaben in rät auf Seite 19 Reinigen Sie die Innenseite des Mähdecks rund um die Klingen Reinigen Sie den Bereich um den Schalldämpfer Achten Sie darauf, dass der Kaltlufteinlass auf der Oberseite des Motors nicht blockiert ist... -
Seite 20: So Entfernen Sie Die Abdeckungen
Öffnen Sie die Motorhaube. Stellen Sie sicher, dass der Kaltlufteinlass nicht verstopft ist. Entfernen Sie Gras und Schmutz mit einer Bürste. Um den Kaltlufteinlass des Motors zu reinigen, R112C, R112C5 WARNUNG: Motor stoppen. Der Kaltlufteinlass dreht sich und kann Verletzungen an Ihren Fingern verursachen. -
Seite 21: So Überprüfen Sie Die Steuerdrähte
3. Entfernen Sie die Schlauchhalter vom Kraftstofffilter mit einer Flachzange. 4. Ziehen Sie den Kraftstofffilter von den Schlauchenden ab. Hinweis: Bei R112C, R115C befindet sich die Feststellbremse auf der linken Seite. Bei R112C5 befindet sich die Feststellbremse auf der rechten Seite. - Seite 22 7. Bringen Sie die Schutzabdeckung mit den 4 Schrauben an. R115C Um den Luftfilter auszutauschen, 1. Öffnen Sie die Motorhaube. R112C, R112C5 2. Lösen Sie die beiden Drehknöpfe des Luftfilterdeckels und entfernen Sie den Filter. 1. Öffnen Sie die Motorhaube. 2. Lösen Sie die beiden Drehknöpfe des Luftfilterdeckels und entfernen Sie den Filter.
-
Seite 23: So Entfernen Und Befestigen Sie Die Hintere Rechte Abdeckung
6. Bringen Sie die Luftfilterabdeckung wieder an und 8. Befestigen Sie die Schraube (B). drehen Sie die Drehknöpfe fest. So entfernen und befestigen Sie die hintere rechte Abdeckung 1. Öffnen Sie die Motorhaube. 2. Entfernen Sie die Schraube (A). 3. Drehen Sie den Hebel des Antriebssystems (B) gegen den Uhrzeigersinn, um ihn vom Antrieb zu lösen. -
Seite 24: So Führen Sie Einen Fremdstart Des Motors Durch
• Für 4 Stunden mit maximal 3A aufladen ACHTUNG: Versuchen Sie nicht, den • Trennen Sie vor dem Anlassen des Motors immer Motor bei entfernter Zündkerze oder die Verbindung zum Ladegerät. abgetrenntem Zündkabel zu starten. • Wenn der Akku geladen wird, schließen Sie das rote 11. -
Seite 25: So Entfernen Sie Die Überbrückungskabel
Reifendruck 3. Schließen Sie ein Ende des roten Kabels an den PLUSPOL (+) der leeren Batterie an (A). Der richtige Reifendruck beträgt 60 kPa (0,6 bar) an allen vier Reifen. So entfernen Sie den Mulcheinsatz 4. Schließen Sie das andere Ende des roten Kabels an den PLUSPOL (+) der vollständig geladenen Batterie Sie finden den Mulcheinsatz an der Unterseite des (B) an. - Seite 26 2. Öffnen Sie die Motorhaube. Um den Motorölstand zu prüfen, 3. Lösen Sie den Messstab und ziehen Sie ihn heraus. R112C, R112C5 1. Stellen Sie das Gerät auf einer ebenen Fläche ab und stellen Sie den Motor ab. 2. Öffnen Sie die Motorhaube.
-
Seite 27: So Wechseln Sie Das Motoröl
4. Reinigen Sie den Messstab von Öl. 1. Öffnen Sie die Kunststoffkappe am Ende des Ölablasshahns. 5. Stecken Sie ihn wieder hinein und drehen Sie ihn fest. 6. Lösen und ziehen Sie den Messstab heraus und lesen Sie den Ölstand ab. 7. -
Seite 28: Problemlösung
Es befindet sich Schmutz im Vergaser oder in der Kraftstoffleitung. Der Motor läuft nicht rund Die Zündkerze ist defekt. Der Vergaser ist falsch eingestellt. Um den Luftfilter auszutauschen, R112C, Der Luftfilter ist verstopft. Siehe R112C5 auf Seite 22 . Die Kraftstofftanklüftung ist blockiert. -
Seite 29: Transport, Lagerung Und Entsorgung
Deaktivieren Sie das Getriebe beim Abschleppen. Siehe Straßenverkehrsordnung kennen bevor Sie das Um den Antrieb zu aktivieren und zu deaktivieren, Gerät in einem Anhänger oder auf öffentlichen R112C, R115C auf Seite 14 . Straßen transportieren. Lagerung So befestigen Sie das Gerät sicher für den Transport auf einem Anhänger... -
Seite 30: Entsorgung
Vergaser strömt. • Entsorgen Sie den Akku nicht über den Hausmüll. • Schicken Sie den Akku an eine Husqvarna- WARNUNG: Lagern Sie das Gerät nicht mit Servicewerkstatt oder entsorgen Sie ihn in einer Kraftstoff im Tank in Innenräumen oder Beseitigungsanlage für Altbatterien. -
Seite 31: Technische Angaben
Technische Angaben Technische Angaben R112C R112C5 R115C Abmessungen Länge ohne Mähdeck, mm 1781 1781 1813 Breite ohne Mähdeck, mm Länge mit Mähdeck, mm 2124 2124 2288 Breite mit Mähdeck, mm Höhe, mm 1076 1076 1099 Gewicht ohne Mähdeck, mit leeren Tanks, kg 154 Radstand, mm Reifengröße... - Seite 32 R112C R112C5 R115C Anzahl der Rückwärtsgänge – – Höchstgeschwindigkeit vorwärts, km/h Höchstgeschwindigkeit rückwärts, km/h Elektrisches System 12 V, negativ geerdet 12 V, negativ geerdet 12 V, negativ geerdet Akku 12 V, 20 Ah 12 V, 20 Ah 12 V, 20 Ah Zündkerze...
-
Seite 33: Service
Service Service Führen Sie eine jährliche Überprüfung bei einem autorisierten Service Center durch, um sicherzustellen, dass das Gerät sicher betrieben werden kann und in der Hochsaison in optimalem Zustand ist. Der beste Zeitpunkt für eine Wartung oder Überholung des Geräts ist die Nebensaison. -
Seite 34: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung Husqvarna AB, SE-561 82 Huskvarna, Schweden, Tel.: +46-36-146500, versichert, dass die Aufsitzrasenmäher Husqvarna R112C, R115C und R112C5 ab den Seriennummern des Baujahrs 2014 (die Jahreszahl wird im Klartext auf dem Typenschild angegeben, mitsamt einer nachfolgenden Seriennummer) den Vorschriften folgender RICHTLINIE DES RATES entspricht: •... - Seite 131 831 - 001 - 15.06.2018...
- Seite 132 Originalanweisungen Instructions d’origine Originele instructies Izvirna navodila 1140467-20 2018-06-20...
