GMR 3015 Condens GMR 3025 Condens GMR 3025 Combi
Condens
B
1
2
03/07/2009 - 300020584-001-B
SCU
TS + B A
3

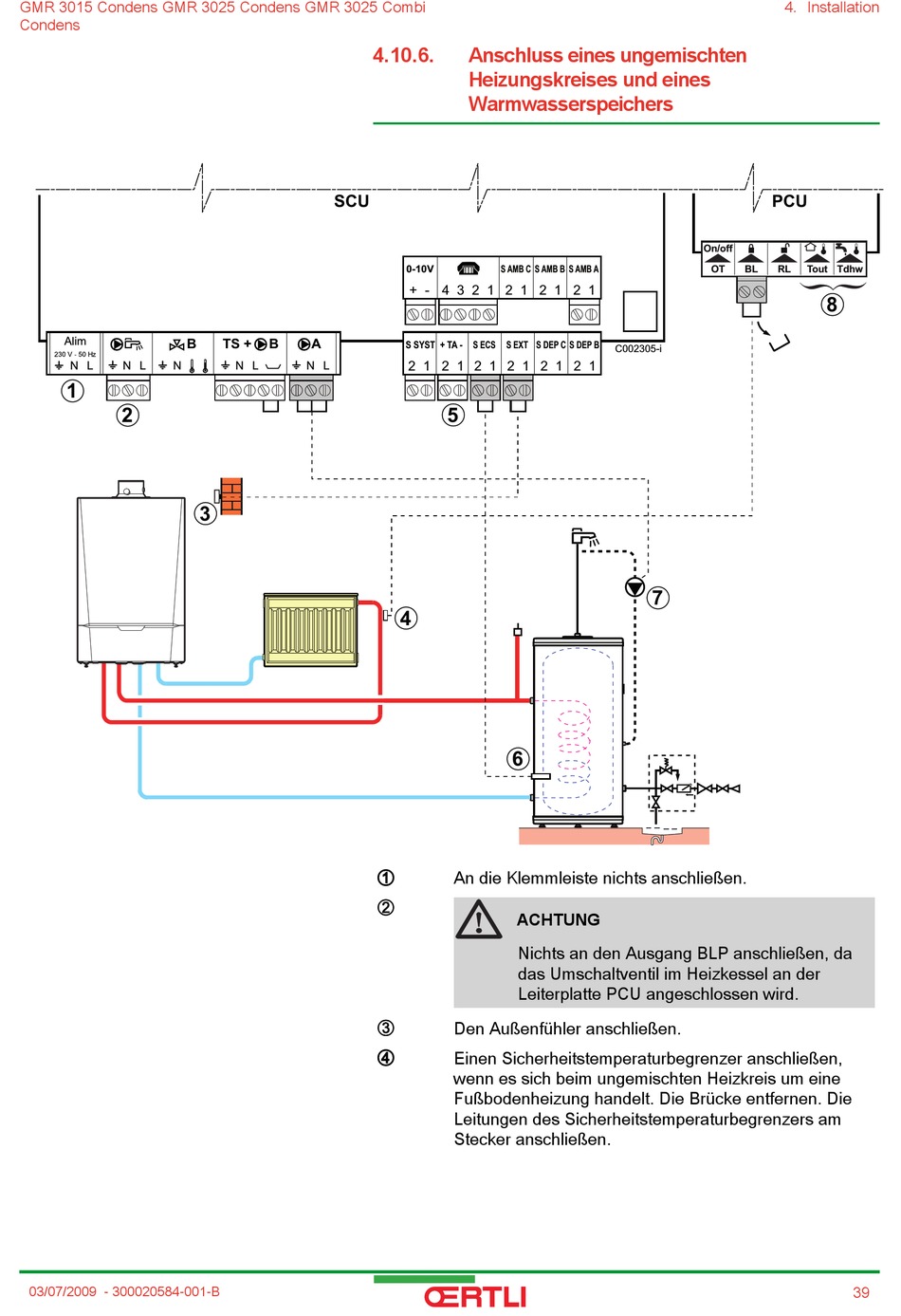

4.10.6. Anschluss eines ungemischten
Heizungskreises und eines
Warmwasserspeichers
0-10V S AMB C S AMB B
+ - 4 3 2 1 2 1 2 1
S SYST + TA - S ECS S EXT S DEP C
2 1 2 1 2 1 2 1 2 1
5
4
6
An die Klemmleiste nichts anschließen.
A
Z
ACHTUNG
Nichts an den Ausgang BLP anschließen, da
das Umschaltventil im Heizkessel an der
Leiterplatte PCU angeschlossen wird.
Den Außenfühler anschließen.
E
Einen Sicherheitstemperaturbegrenzer anschließen,
R
wenn es sich beim ungemischten Heizkreis um eine
Fußbodenheizung handelt. Die Brücke entfernen. Die
Leitungen des Sicherheitstemperaturbegrenzers am
Stecker anschließen.
On/off
S AMB A OT
2 1
S DEP B
C002305-i
2 1
7
4. Installation
PCU
BL RL Tout Tdhw
8
39
