Klemmen- und Steckerbelegung
Peripheriemodul (PM)

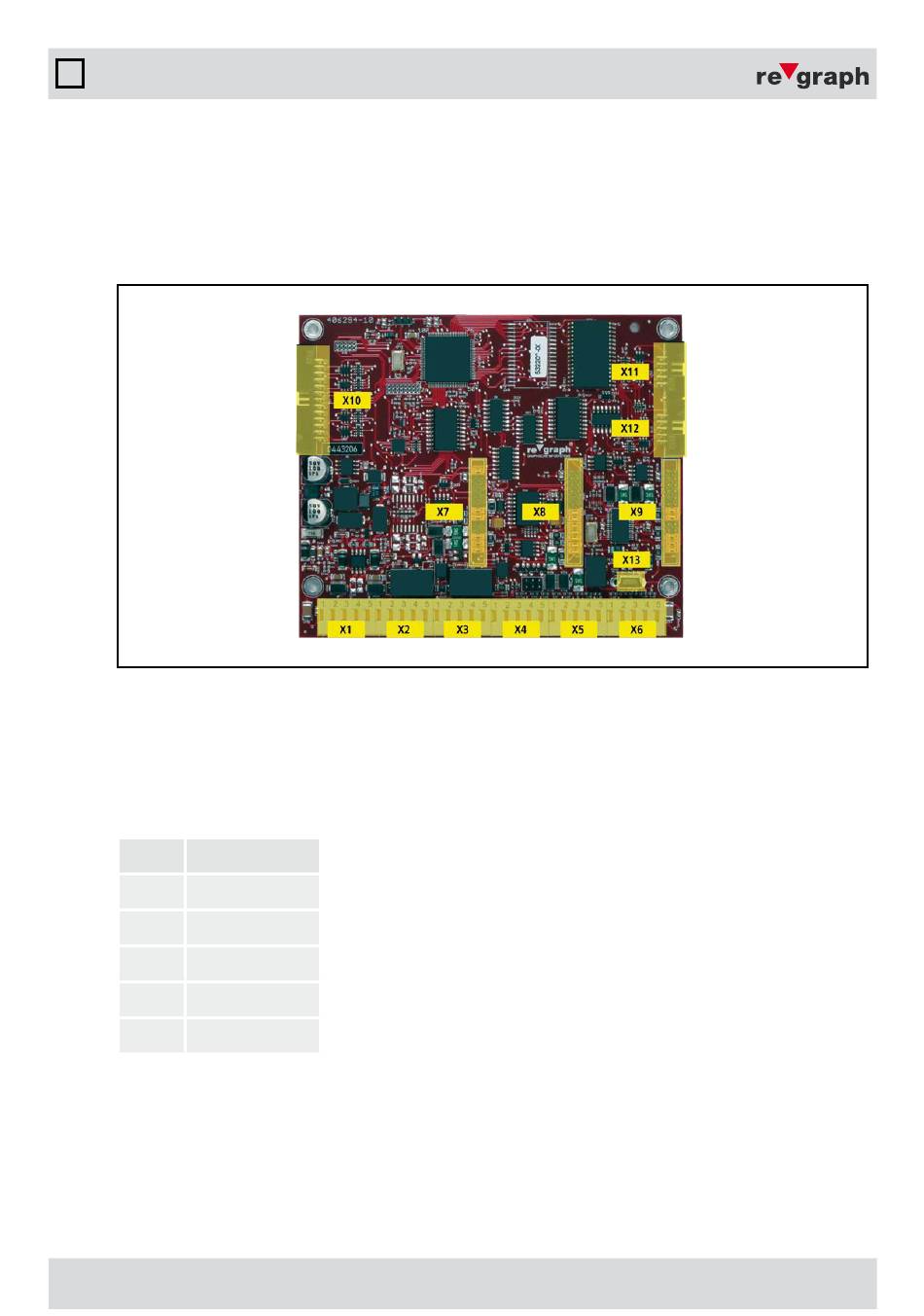

Die Abbildung zeigt eine Ansicht des Peripheriemoduls (PM), welches die Grundplatine des PAT2 darstellt.
Klemme X1
An Klemme X1 des Peripheriemoduls (PM) werden die beiden redundanten Spannungsversorgungen auf die entsprechenden Ein-
gänge aufgeschaltet.
X1
Belegung PM
1
PE
2
V2+
3
V2-
4
V1+
5
V1-
12.2015
Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5
