Klemmen- und Steckerbelegung
2
Klemmen- und Steckerbelegung
2.1
Peripheriemodul (PM)
Das PM ist die Grundplatine des Parallel-Anzeigetableaus (PAT2) und wird über den APLIMO-Ring betrieben. An Klemme X1 erhält
das Peripheriemodul die redundante Spannungsversorgung. An X2 steht ein Zusatzrelais zur Verfügung. An Klemme X3 befindet
sich das Störungsrelais, welches bei einem Fehler abfällt. Über die Schnittstellen X5 und X6 empfängt das PM die Daten aus dem
APLIMO-Ring. Der Folientastatur-Anschluss für das PAT2 befindet sich auf Schnittstelle X10. An die Micro-USB-Schnittstelle X13
kann für eventuelle Updates der Service-Laptop angeschlossen werden.
12.2015
PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5

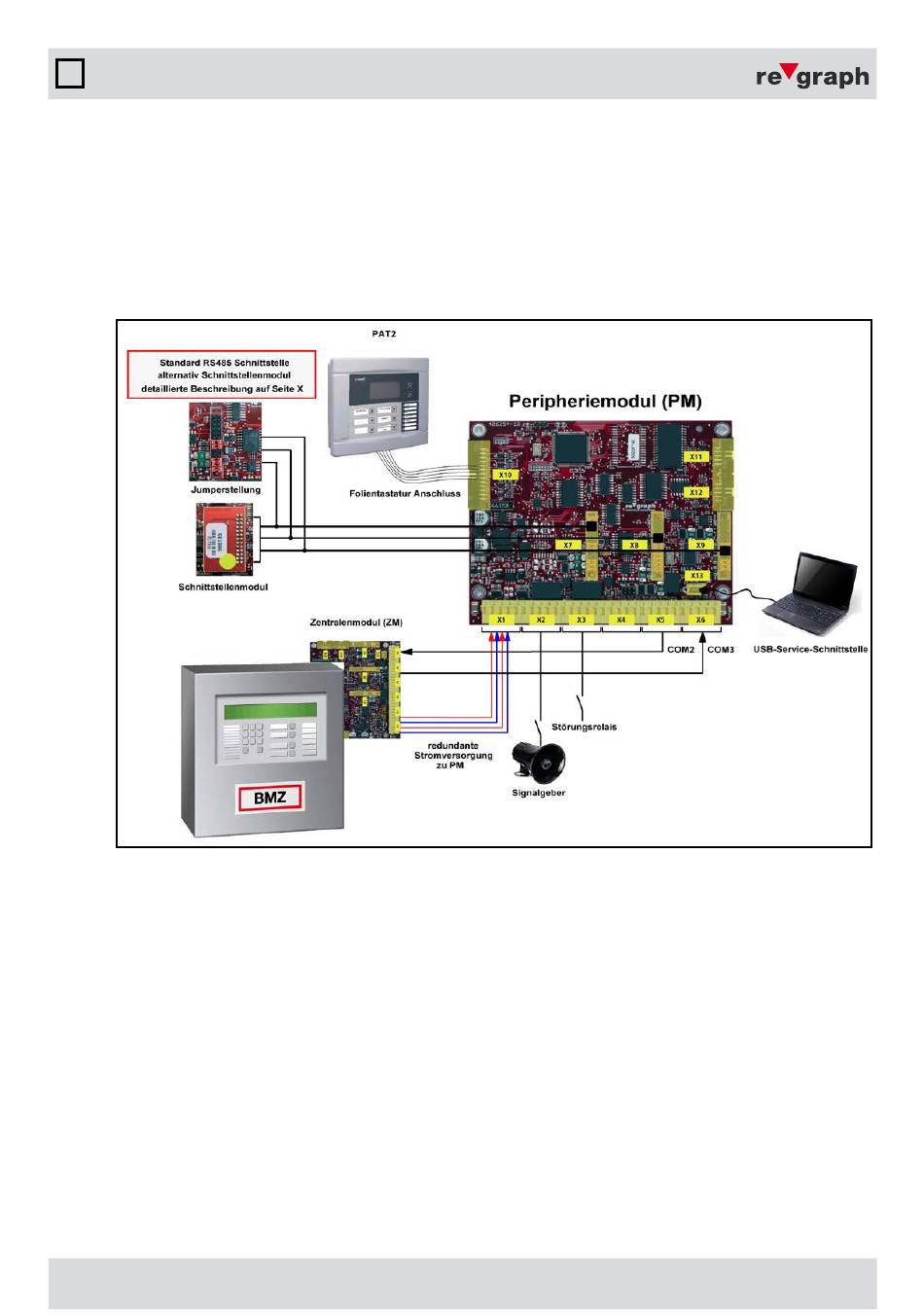

Anschaltschema PAT2
