1
Allgemeine Funktionsbeschreibung
1.1
Bedienung / Funktion
Das PAT2 verfügt über ein Display zur Anzeige der Meldungstexte für Alarm-, Störungs- und Abschaltungsmeldungen. Zudem über 6
Tasten und 7 LED´s jeweils mit eigens anpassbaren Beschriftungsstreifen.
1.2
Anzeigen
Betrieb (grüne LED):
Zeigt den Betriebszustand an. Diese LED leuchtet
dauerhaft, solange das Gerät eingeschaltet ist. Bei
einer Systemstörung blinkt die LED.
Alarm (rote LED):
Zeigt durch Dauerlicht an, dass ein Alarm ansteht.
Störung (gelbe LED):
Zeigt durch blinken an, dass eine Störung ansteht.
Bei Wechsel in die Anzeigeebene geht die LED in
Dauerlicht über.
Abschaltung (gelbe LED):
Zeigt durch blinken an, dass eine Abschaltung an-
steht. Bei Wechsel in die Anzeigeebene geht die LED
in Dauerlicht über.
Historie (gelbe LED):
Zeigt durch Dauerlicht an, dass die Taste „Historie"
betätigt wurde und man sich in dieser Anzeigeebene
befindet.
12.2015
PAT2 Parallel-Anzeigetableau PAT2 - Technisches Handbuch, Revision 5

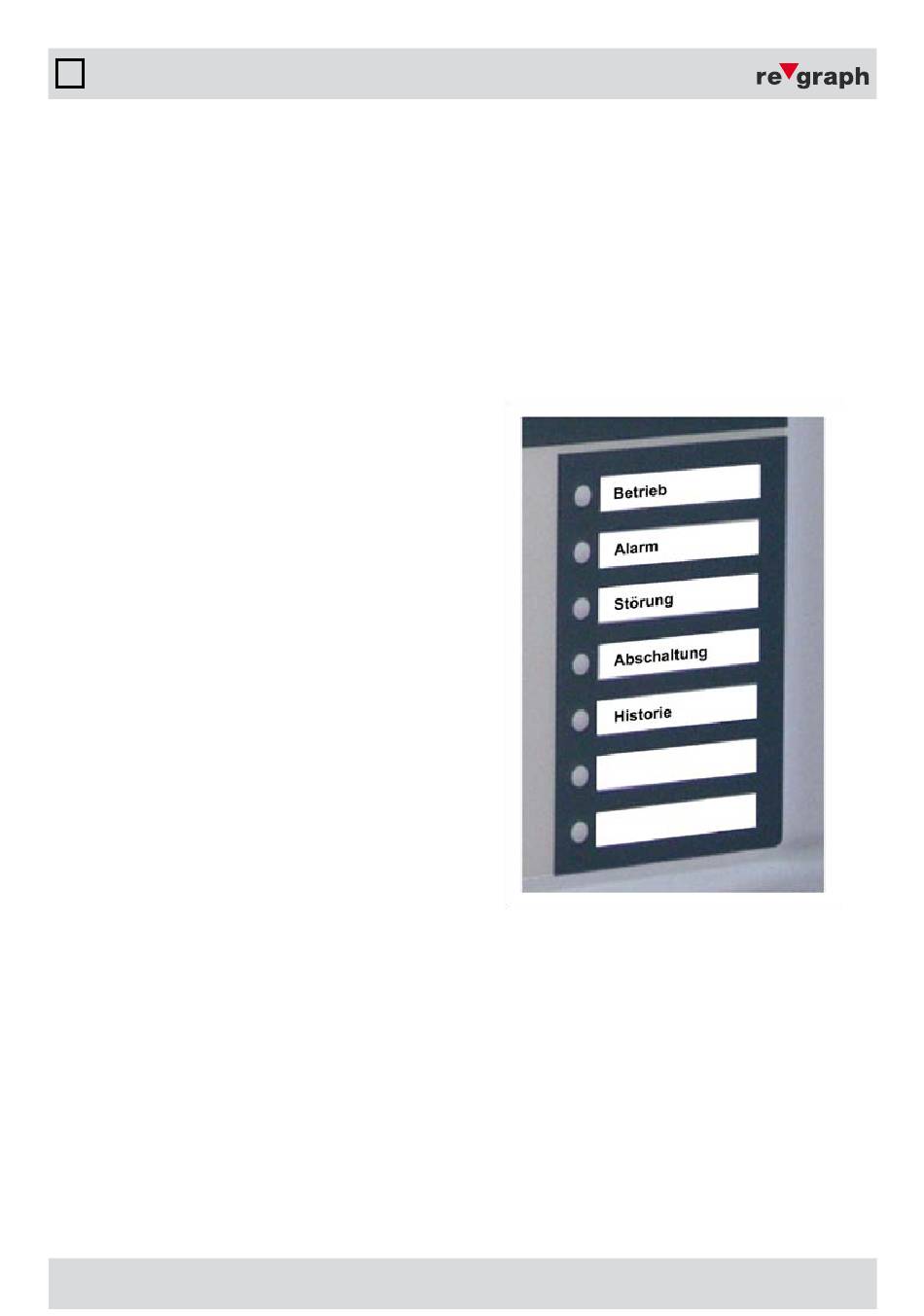

PAT2 LED-Anzeige
